ACT S3D-System Handbuch Seite 30

•
Feld SERVO-MIX aktivieren
•
Pfeil oben links aktivieren und Servo S7 auswählen
•
Pfeil bei TX7 (rechts) aktivieren und TX2 auswählen
•
RET aktivieren Sichern und zurück zum Hauptmenu
Nehmen wir als Beispiel b noch Servo S16 (S6 bei Empfänger 2). Dieses wird vom Sendersignal 2
(Querruder rechts) angesteuert S6 TX2 QUER RECHTS
•
Feld IR aktivieren die andere Diode am IRDA leuchtet = RX2 hat Verbindung mit Palm
•
Feld SERVO-MIX aktivieren
•
Pfeil oben links aktivieren und Servo S6 (=S16) auswählen
•
Pfeil bei TX6 (rechts) aktivieren und TX2 auswählen
•
RET aktivieren Sichern und zurück zum Hauptmenu
D) Fail Safe Position für Motordrossel einstellen
Hier wird dem Gasservo noch ein Signal beigemischt, welches der Empfänger bereitstellt, wenn das
Gassignal ausbleibt. S5 TX5 MOTOR
•
DDS10 aktivieren
•
Mit IR RX1 aktivieren
•
Feld SERVO-MIX aktivieren
•
Servo S5 auswählen
•
1 Mischerzeile als Schalter Signl OK wählen
•
Zweite Mischerzeile FIX (rechts) aktivieren
•
Nun in Bildschirmmitte OFF aktivieren Servoliste 1-12 erscheint
•
Auf der Liste Scrollen bis Sng lost erscheint
•
Sng lost aktivieren
• Position einstellen: Auf zweiter Mischerzeile FIX
erreicht.
Ungefährwert im Feld testen
•
RET aktivieren Sichern und zurück zum Hauptmenu
E) Servomitte einstellen mittels der Funktion FIX
Die Servomitte ist eine zentrale Programmierfunktion für die Abstimmung von parallel angelenkten Servos
am gleichen Ruder.
•
Feld SERVO-MIX aktivieren
•
Servo auswählen (z.B.S16 TX2 QUER RECHTS)
• Zweitoberster Mischeingang TX2 (rechts) aktivieren und Scrollen bis FIX erscheint. FIX aktivieren.
•
Mischeingang 2 auf ON stellen Servomitte ist aktiviert und steht jetzt bei 100% -> Servo macht
somit einen Ausschlag auf 100%
•
Gewünschte Prozentzahl an Doppelpfeil einstellen Achtung es dauert 4-5 Sekunden bis das
Signal vom Empfänger übernommen wird.
•
RET aktivieren Sichern und zurück zum Hauptmenu
F) Servoweg und Laufrichtung (Reverse) einstellen
Diese beiden Parameter sind unerlässliche Programmierfeatures für eine saubere Abstimmung der Servos
untereinander.
•
Feld SERVO-MIX aktivieren
•
Servo auswählen (z.B.S16 TX2 QUER RECHTS)
•
Oberster Mischeingang TX2 (rechts) aktivieren
•
Gewünschte Prozentzahlen und Vorzeichen für Reverse an Doppelpfeil einstellen Achtung es
dauert 4-5 Sekunden bis das Signal vom Empfänger übernommen wird.
•
RET aktivieren Sichern und zurück zum Hauptmenu
G) Servoweg Begrenzung
Um Mechanische Schäden zu verhindern, möchten wir empfängerseitig bei Servo S17 (S17 TX4 HöHE
RECHTS) den Servoweg nach oben auf 80% und nach unten auf 60% reduzieren:
•
Am IR RX2 aktivieren
•
Feld SERVO-MIX aktivieren
• Servo S7 (=S17) auswählen
drücken bis gewünschter Ausschlag in %
•
80%: Bei TX4 (rechts) durch tippen auf oberes Pfeilpaar 80% einstellen da die Übertragung vom
Palm zum Empfänger zeitverzögert passiert, wird man eine ruckweise Verstellung des HR-Servos
beobachten das ist System bedingt.
•
75%: Bei TX4 (rechts) durch tippen auf unteres Pfeilpaar 75%
•
RET aktivieren Sichern und zurück zum Hauptmenu.
H) Wegvergrößerung
Wir möchten empfängerseitig bei Servo S17 (S17 TX4 HöHE RECHTS) den Servoweg nach oben auf 160%
und nach unten auf 190% erhöhen. Dies geschieht, indem wir das Sendersignal für Höhe ein zweites Mal
dem Servo zumischen, das Signal gewissermaßen stapeln.
•
Am IR RX2 aktivieren
•
Feld SERVO-MIX aktivieren
•
Servo S7 (=S17) auswählen
•
Zweitoberstes TX7 (rechts) aktivieren Liste erscheint
• TX4 auswählen
•
Nun in Bildschirmmitte OFF auf ON stellen Mischer ist aktiviert
•
190%: Bei TX4 (rechts) durch tippen auf oberes Pfeilpaar 90% einstellen (100%+90%).
• 160%: Bei TX4 (rechts) durch tippen auf unteres Pfeilpaar 60% einstellen (100%+60%).
•
RET aktivieren Sichern und zurück zum Hauptmenu.

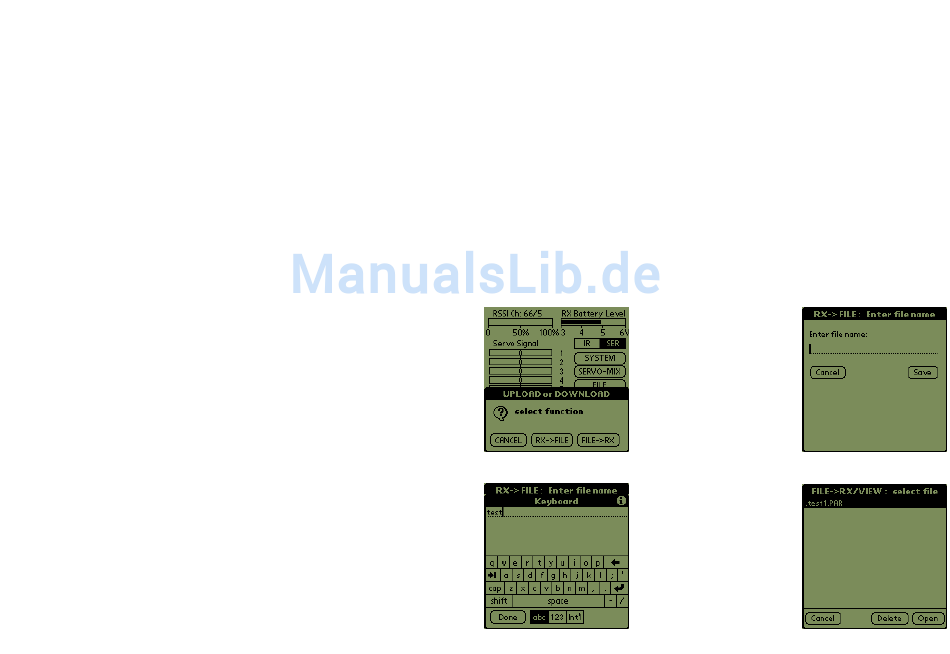

Das File-Menü/Modellspeicher
Abspeicherung der SPS-Einstellungen im Empfänger. Generell gilt, dass beim SPS-Programmieren alle
Einstellungen, die im Palm oder am PC
abgespeichert werden. Um aber einmal gemachte Einstellungen zu sichern für Versuche, oder auch beim
Wechsel des Empfängers in ein anderes Modell, können die SPS-Einstellungen aus dem Empfänger auch
im Palm und PC abgelegt werden (wie in einem Modellspeicher im Sender). Dazu muss im Start-Display
das Menü FILE aufgerufen werden.
Hier
Einstellungen/Daten (File) im Palm
gespeichert
(UPLOAD).
RX->file = Einstellungen aus dem
Empfänger
speichern.
Sollen Einstellungen, die im Palm
gespeichert sind, in den Empfänger
geladen werden muss FILE -> RX
betätigt werden (DOWNLOAD).
Zum Sichern der Einstellungen im
Palm (Upload) muss RX -> FILE angetippt werden, es erscheint folgendes Display:
Jetzt kann mit der Palm-Tastatur ein Name für diese Einstellungen eingetippt werden.
Die Palm-Tastatur wird geöffnet
durch
Symbolecke im Rechteck unter
dem Palm-Display.
Wenn
Bezeichnung
Eingabe mit DONE bestätigen, es
erscheint folgendes Display.
Hinter der gewählten Bezeichnung
wird die Endung PAR(arameter)
automatisch angehängt. Das zeigt,
dass dieses FILE die Daten der
SPS-Programmierung enthält.
gemacht werden, an den Empfänger übertragen und dort
wird nun gewählt, ob
werden sollen
im Palm/Pose
antippen der abcde-
die gewünschte
eingetippt ist,
