Zubehör Dsl-System - Act S3D-System Handbuch

Im Diversity-Verbund zweier S3D-DSL-Empfänger können die Servos entweder auf beide Empänger verteilt
angschlossen werden, oder der 2te Empfänger wird nur als 3te und 4te Antenne benutzt und es werden dort
keine Servos angeschlossen. Aus Gründen der besseren Stromverteilung empfiehlt sich aber bei
Verwendung von vielen Servos, diese auf 2 Empfänger verteilt anzuschließen.
Beide Empfänger müssen im Diversity-Verbund jeweils separat mit Strom versorgt werden, das Diversity-
Kabel führt keinen Strom. Wir empfehlen unsere Duo-Schalterkabel mit Safety-Switch oder die Akkuweichen
AW30 mit Switch.
Für alle S3D-DSL-Empfänger kann der korrekte Diversity-Betrieb bei Verwendung des Infrarot-Interface
kontrolliert werden.

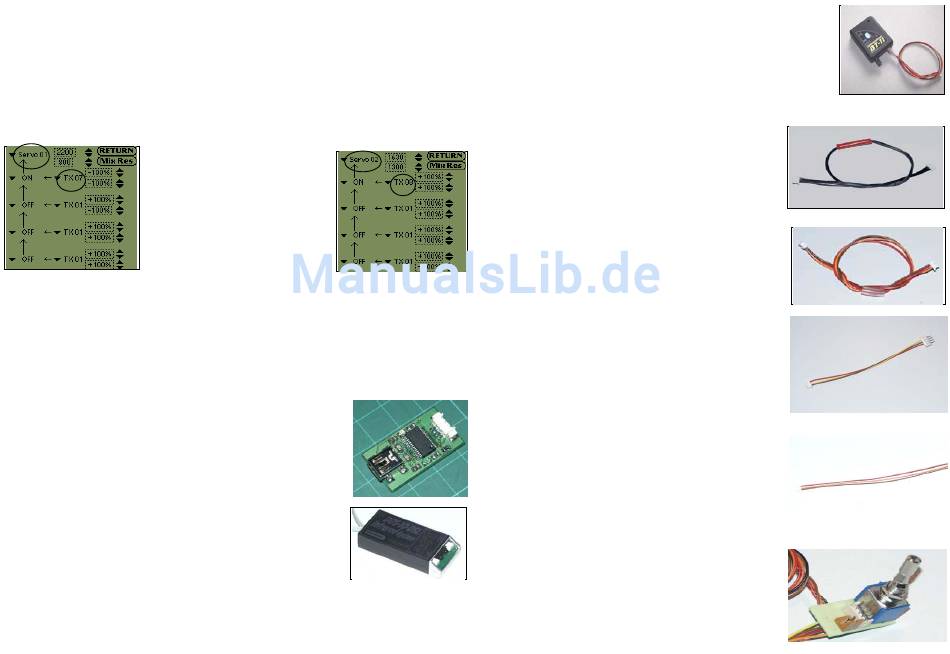

Mit 2St. S3D-DSL-Empfängern einen 12-Kanal-Empfänger erzeugen
Mit DSL-Empfängern
Problem. Da die Servoausgänge frei
programmierbar
werden können, werden z.B. die Servos
von Sender-Kanal 1-8 an Empfänger 1,
die Servos von Senderkanal 9-12 an
Empfänger Nr. 2 z.B. auf dessen
Ausgänge 1-4 angesteckt (je nach
verwendetem Empfänger). Dabei ist der
Steckplatz
Programmierung der Servozuordnung zu
den Servoausgängen.
Vom Sender werden 12 Steuer-Kanäle (1-12) gesendet. Jeder Empfänger empfängt immer alle Kanäle vom
Sender, egal wie viele Servoausgänge vorhanden sind.
Die Ausgänge der beiden Empfänger werden mit der Zuordnung auf die beiden Empfänger so verteilt, dass
am Empfänger 1 die Steuerkanäle 1-6 des Senders (automatisch), und am Empfänger 2 die Steuerkanäle 7-
12 ausgegeben werden. Dies wird im Servo-Mix-Menü eingestellt, der Senderausgang 7 wird im zweiten
Empfänger auf Ausgang 1 geleitet. (usw.)
Die Servos können separat für jeden Empfänger mit allen Funktionen des DSL-Systems programmiert
werden.
Zubehör DSL-System
Programmierung der Empfänger
USB Interface: Damit können S3D-8 und S3D-10 und der Kanal-Expander am
PC programmiert werden über Kabelverbindung. Mit und Software für PC und
Palm-Emulator.
Infrarot Interface (Irda)
Damit können alle S3D-DSL-Empfänger kabellos am Palm programmiert
werden. Arbeitet mit Palm M100-M130, Palm Zire - Palm Zire 71, Palm
Tungsten T3.
Das Infrarot DSL Interface erfüllt auch die Funktion des DSL-Kabels
(Kommunikationsverbindung der beiden Empfänger) und kann im Modell
verbleiben. Bei Einbau z.B. ins Cockpit kann dann von außen programmiert
werden. Zusätzlich wird an den LEDs der Betriebszustand jedes einzelnen Empfängers angezeigt,
Störungen eines Empfängers sind so erkennbar. und Software für PC und Palm
Folgende Palms können benutzt werden: Palm Z22, Zire 21/71/31, Tungsten T3, Tungsten E
Betriebssystem OS3,1 – 5.X und Garnet 5.4 (Probleme s.o.).
Blue Tooth Interface
ist das kein
bzw. zugeordnet
egal, da freie
Das Blue Tooth Interface (BT) ist DIE "Schaltzentrale. Es ermöglicht die
kabellose Kommunikation über Funk
Sendemodul, dem Sender selber, dem Datenlogger, und natürlich den Smart
Phones. Es hat eine Reichweite von bis zu 50m und ermöglicht die
Programmierung am Modell ohne ständigen, direkten Sichtkontakt mit dem
Interface. Natürlich hat jedes BT-Interface eine eigene Adresse. Es kann direkt
mit einem Laptop oder PC kommunizieren, wenn diese mit einer Blue Tooth
Schnittstelle ausgerüstet sind. Für PCs gibt es ganz preiswerte BT USBs im
Computerfachhandel. Ideal ist die Verbindung mit Android Smart Phones.
DSL-Plus-Kabel, 8cm oder 25cm
Zur Verbindung von 2 St. DSL Empfängern für Diversity-Betrieb
DSL-Buchse/Verlängerungskabel
Zur Verlegung der DSL-Buchse nach außen, wenn DSL-Empfänger
unzugänglich im Modell eingebaut sind und Betrieb mit Irda/seriellem
Interface erfolgen soll.
Senderadapter
Fertig konfektionierte Senderadapter
unterschiedlichen Sender mit dem Sendemodul Duo oder Uno zu
verbinden, wenn der Sender eine entsprechende Steckverbindung
hat.
TX-Modul-Anschlusskabel
Dient dazu Sender ohne geeignete Steckverbindung anzuschließen
Es sind dann Lötarbeiten erforderlich. In den meisten Fällen gibt es
dafür dann eine Anleitung.
TX-Modul-Umschalter
Damit kann das S3D- oder Uno-Sendemodul zusätzlich zum bereits
vorhandenen 35Mhz/40MHz Modul oder HF-Teil in den Sender
eingebaut werden und zwischen beiden
35Mhz/40MHz oder 2,4GHz umgeschaltet werden.
Bei Verwendung des Modul-Umschalters ist kein Adapterkabel
notwendig.
mit den S3D-Empfängern, dem
dienen dazu jeden
Frequenzbändern,
