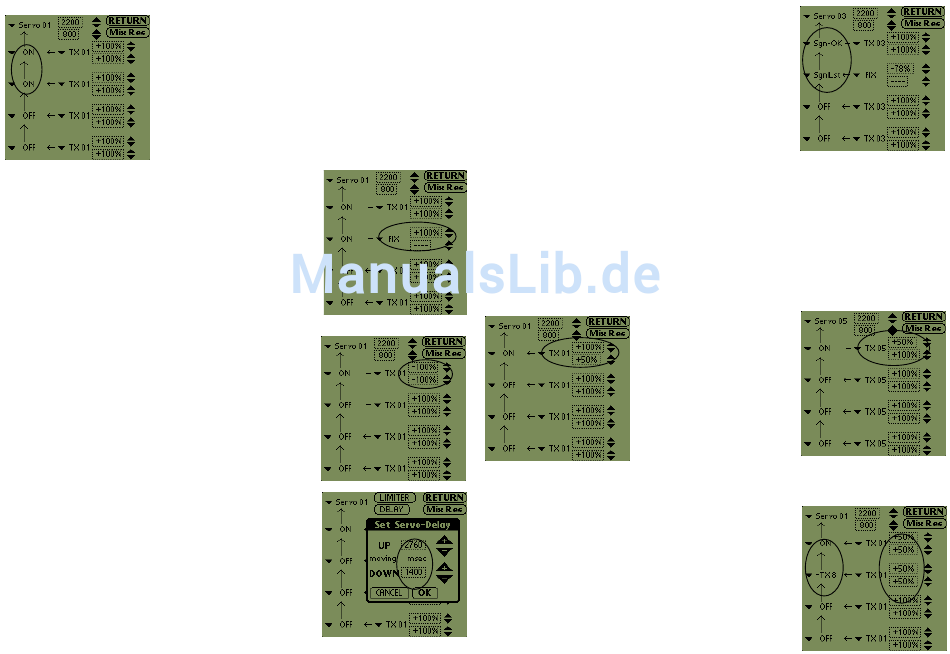

ACT S3D-System Handbuch Seite 27

Servoweg-Verlängerung
Diese Funktion dient dazu, den Servoweg zu verlängern. In der zweiten
Zeile (aktiviert mit ON) wird der Servoweg dem Servoweg der ersten
Zeile zusätzlich addiert. Bei großen Modellen wird damit z.B. die
Servokraft vergrößert, denn es können die Anlenkungen weiter innen
am Servo eingehängt werden und trotzdem ist genügend Ausschlag an
den Rudern vorhanden. Diese Funktion kann so im Sender nicht
programmiert werden. Achtung: Grenzen sind da gegeben, wo die
Servos mechanisch an den Anschlag laufen.
FIX: Servoneutralstellung/SUB Trimm/
Damit kann die Servoneutralstellung für jedes Servo eingestellt werden.
Diese Einstellung sollte immer im Empfänger programmiert werden. Im
Sender programmiert ergeben sich durch die Nullpunktveränderung
meist völlig ungleiche Wege.
Wurde als Mischersource 'FIX' gewählt, ist dieser Festwert im Up-Rate
Feld einzugeben, das DownRate Feld wird inaktiv geschaltet (dient der
Neutralpunktverstellung am Servo).
Servo-Umpolung/Reverse
Die Drehrichtung des Servos (Servo-Reverse) kann umgepolt werden,
wenn die Mischer-Rate negative Werte annimmt.
Die Umpolung der Servo-Laufrichtung geschieht durch einfaches
Antippen des Wertes (Vorzeichenumkehr/Invertierung).
Die Einstellung kann unabhängig von Mitte nach links oder von Mitte
nach rechts, also separat für jede Seite des Servoausschlags, eingestellt
werden.
Delay/Servolaufgeschwindigkeit
Hier kann die Laufgeschwindigkeit des Servos am Servoausgang
eingestellt werden, unabhängig von Mitte nach links oder von Mitte nach
rechts, also separat für jede Seite des Servoausschlags.
Die max. Laufzeit beträgt 5000us für eine Seite (5sec)
Mit dieser Funktion können z.B.
programmiert werden.
Doorsequenzer-Funktionen
Fail Safe/Hold
Diese Funktion dient dazu, die Servostellungen für den Fall einer
Empfangsstörung zu definieren. Dies kann für jedes Servo separat
erfolgen. Dazu wird für das jeweilige Servo als Mischer Schalter 1
„Signal OK" eingestellt, die Servowege und Richtungen ganz normal
entsprechend Bedarf. Für den zweiten Mischer als Schalter „Signal
Lost". Als Mischerquelle wird „FIX" eingestellt, damit kann die
Servoposition über den gesamten Weg auf die gewünschte Position
gestellt werden. Zur Einstellung der Fail Safe Position Sender
ausschalten (Signal Lost).
Im Diversity-Betrieb wird eine programmierte Fail Safe Position an
einem Empfänger erst ausgegeben, wenn trotz Diversity-Betrieb beide
Empfänger kein Signal mehr liefern. Für „Hold" muss jeder „Schalter"
auf „ON" programmiert sein.
Fail Safe mit Steckbrücke/Binding-Taster programmiert die Positionen global für alle Servoausgänge, die
bewegt wurden. Fail Safe mit Palm/PC ermöglicht die individuelle Programmierung je Servoausgang.
Bedeutet: Wird zuerst mit Steckbrücke/Taster programmiert, dann stehen alle „bewegten" Ausgänge auf den
so eingestellten Positionen, die anderen auf Hold. Danach kann mit dem Palm/PC jeder einzelne Ausgang
separat wieder geändert werden.
Was mit dem Palm programmiert wurde, wird bei nachträglicher Programmierung per Taster wieder
gelöscht.
Ail Diff,/Querruder-Differenzierung
Querruder 1 auf Servo-Ausgang 1,
Querruder 2 auf Servoausgang 5.
Damit können die Querruder auch
mit einem Sender ohne diese
Funktion eingestellt werden, für die
Betätigung der Funktion Querruder
wird
Senderkanal benötigt.
Dual Rate
Mit Kanal 8 am Sender wird hier der Weg vom Servo am Ausgang 1
umgeschaltet. Wird dieser betätigt wird der Servoweg aus der 2ten
Ebene dem Servoweg aus der ersten Ebene addiert.
Es muss gewährleistet sein, dass die Senderneutralstellung genau
stimmt, ansonsten können sich
Nullpunktverschiebungen ergeben.
im Sender nur ein (1)
beim Umschalten
