In vernünftig arbeitenden Systemen ist zusätzlich eine Priorisierung für den Empfangsmodus des
Empfängers eingebaut. Man sendet im einfachsten Fall weniger häufig vom Empfänger zum Sender als
umgekehrt, um die Sicherheit der Übertragungsstrecke zum Steuern des Modells nicht zu gefährden.
Durch die beiden aktiven Systeme kann jetzt gewählt werden, mit welcher der beiden Antennen das
Sensorsignal gesendet wird, es bleibt immer genügend Zeit zum Senden der Sensordaten, ohne die
Empfangsleistung zu beeinträchtigen.
Im Sendemodul mit 2 Antennen geschieht dieser Prozess genau umgekehrt.
Signalverlauf bei Antennenschalter-Diversity mit Telemetrie bei
Man kann insgesamt nur sehr kurze Zeit Sensordaten nach unten senden, bei adaptivem
Antennenumschalter dann auch noch oft mit der schlechter positionierten Antenne.
Im Ergebnis wird zumindest die Sensorstrecke sehr "dünn", umfangreiche Datenpakete sind so nicht zu
übertragen, und die Auflösung der Daten ist sehr gering, in manchen Systemen nur 8bit (256 steps).
Bei Telemetrie-Systemen mit nur einer Sendeantenne wird jetzt das Ganze nochmals eingeschränkt,
irgendwie ein Teufelskreis und nicht unbedingt das, was sich ein Vollblut-Techniker wünscht.
Es gibt daher mit fast jedem 2,4GHz System Telemetrie, aber es gibt auch sehr große Unterschiede, was
das Ergebnis angeht.
- Telemetrie ist nicht gleich Telemetrie -
Für Telemetriebetrieb muss der Empfänger zusätzlich wie ein
Sender arbeiten, um die Daten der Sensoren zum Sendemodul
zu senden. Für das Sendemodul gilt Gleiches, nur umgekehrt.
Sendeantennen werden zu Empfangsantennen
umgekehrt.
Betrachten wir die Empfängerseite für den Empfang, es dann gilt
alles wie bei Empfängern ohne Telemetrie (s.o), dazu kommt
aber eine Endstufe, die im Empfangsmodus des Empfängers als
aktives Eingangsfilter arbeitet.
Der Empfänger besitzt nur 1aktives Sende/Empfangssystem
(Transceiver-Baustein). Dort wird das
ausgewertet und demoduliert. Als Ergebnis steht ein bewertbares
NF-Signal zur Verfügung (s.o.).
Sendemodus
Die Sendesignale für die
Sende/Empfangssystem werden im Sendemodus verstärkt über
die Endstufe, dann zum Antennenschalter geleitet und über die
Empfängerantennen zum Sendemodul beim Piloten gesendet.
Es sendet immer nur eine Antenne.
Der Antennenumschalter muss nicht nur zwischen den Antennen
umschalten, sondern auch zwischen
Empfangsbetrieb.........!?!
Geht man davon aus, dass auch hier eine Priorisierung für den
Empfangsmodus des Empfängers eingebaut ist, dann wirds jetzt
"eng", zumindest für die Sensorstrecke nach unten.
Trotz Piorisierung muss auch auf Empfangszeit verzichtet
werden, der Antennenumschalter kann nicht alles auf einmal......

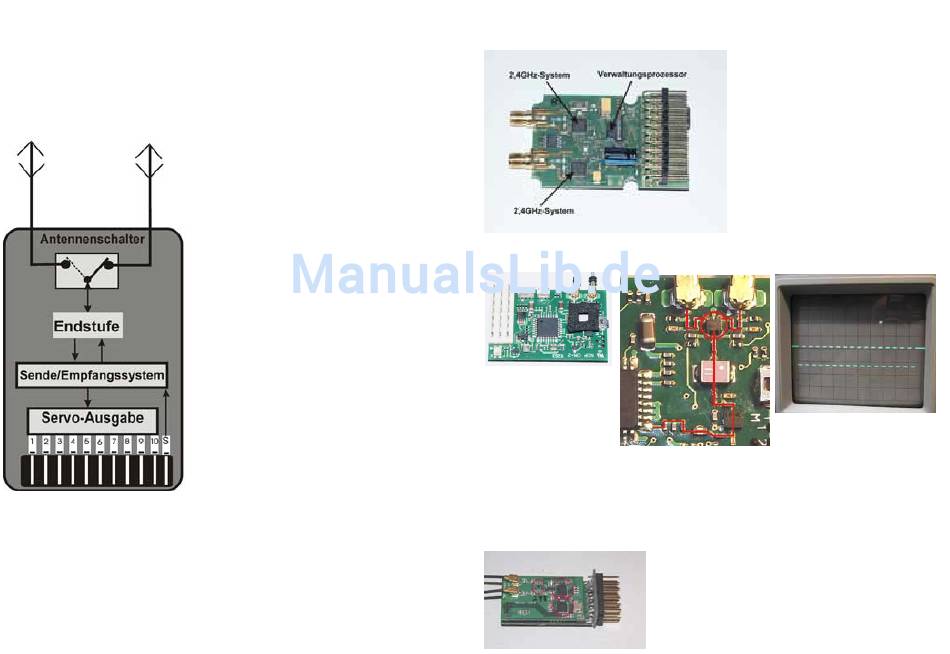

Beispiele aus der Praxis

Aktive Diversity
ACT-2,4GHz-Empfänger mit 2 Empfangseinheiten
- und
Antennen-Umschalter-Diversity
HF-Empfangs-Signal
Sensordaten vom
Sende und
Auch das 2,4GHz-System
zwei Empfangsantennen, an
sichtbar, nur einen Empfangschip (keine Telemetrie). Die zwei Antennen werden über einen sog.
Antennenumschalter (nach den beiden Antennen, im Kreis, rote Linie, zwei Eingänge, ein Ausgang) über
mehrere Filter an den einen Antenneneingang des Empfangschips angekoppelt.
Dieser Antennen-Umschalter schaltet in einem festen Takt ca. 500x/sec (Bild auf Oszillograph) einfach
zwischen den beiden Antennen um. Unabhängig von der Feldstärke an der jeweiligen Antenne.
Es ist ein gutes System mit guten Ergebnissen, aber letztlich nicht zu vergleichen mit der
Übertragungssicherheit aktiver Diversity.
2 Empfängerantennen, 2 aktive Empfangs-
Bausteine, ein Verwaltungsprozessor, optimale
Diversity-Nutzung. Dieses Prinzip wird ebenso
benutzt von MPX und Spektrum, wenn dort ein
Zusatzempfänger angeschlossen wird.
Bei Kopplung von 2 Empfängern mit aktiver
Diversity ergeben sich 4 Empfangssysteme und
Antennen, damit
Polarisationsebenen aktiv abgedeckt, mehr geht
nicht.
Vorteile sind oben dargestellt.
eines großen Anbieters hat immer
allen Empfängern. Aber
Mit dieser Antennenschaltertechnkik arbeiten auch ganz aktuelle
Systeme mit Telemetrie. Alles schön klein, denn es fehlt ja ein
Empfangssystem
Zwei Antennen, Antennen-Umschalter, Endstufe,Transceiverchip.
Hier wird jedoch mit adaptiver Antennenumschalter-Technik
gearbeitet.
sind dann alle
wie hier
