ACT S3D-System Handbuch Seite 29

Zu wenig Kanäle/Funktionen am Sender ?
Sind Funktionen/Kanäle nicht ausreichend vorhanden, können best. Funktionen auch auf einen Senderkanal
gelegt werden, der mit einem 3 Stufenschalter (oder Schieberegler) gesteuert wird. Es ist dann trotzdem
möglich, für jede Seite des Schaltkanals, sowohl von Mitte nach links als auch von Mitte nach rechts, volle
Servowege im Empfänger zu programmieren. Beispiel : Schleppkupplung und Einziehfahrwerk, oder
Schleppkupplung und Vario usw.
Beispiel:
Schaltkanal 3 Stufen (TX 08) schaltet 2 Servos an Ausgang 7 und 8, beide unabhängig und mit vollem Weg
von Mitte nach einer Seite des Schalters.

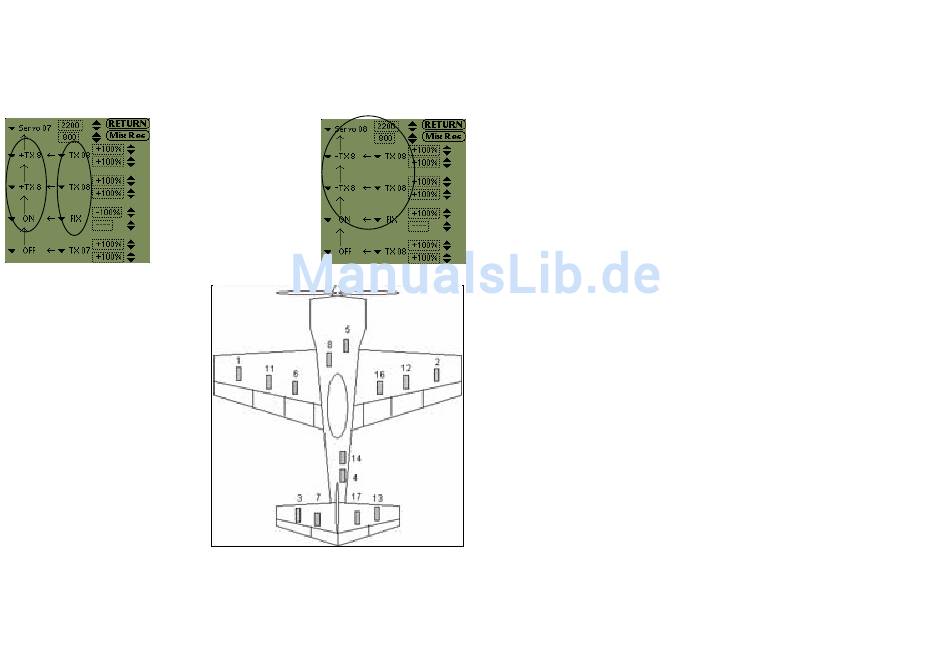

Mischer Zeile 1 ordnet die Servos
an beiden Ausgänge dem selben
Geber (3-Stufenschalter TX 08) zu.
Damit arbeiten beide Servos mit
halbem Weg. Mischer Zeile 2
verdoppelt den Weg. Mischerzeile
3 sorgt dafür, dass der volle Weg
mit dem normalen Nullpunkt des
Servos arbeitet.
Programmierbeispiel: Akromodell
Wir wollen ein Akromodell mit 2 DDS-10
Diversity und IRDA betreiben. Das Modell ist
gemäss Skizze wie folgt ausgerüstet:
•
6xQR, 4 x HR, 2 x SR, 1 x MOT,
1 x SMOKE
•
Beide Empfänger RX1 und RX2
arbeiten mit Kanal 73.
•
Damit möchten wir 14 Servos
gemäss Modellskizze ansteuern.
1. Zuweisungsplan erstellen
Es ist dringend zu empfehlen, zuerst einen
Zuweisungsplan zu erstellen. Das bedeutet
faktisch nichts anderes, als
Servoanschlüsse gemäss unserer Skizze
festlegen. RX1 besitzt die Servoanschlüsse 1
- 10, RX2 jene von 11 - 20, wobei hier
Anschluss 1 = Servo 11, Anschluss 5 = Servo
15 etc. steuert.
Servonummern (Steckplatz
Empfänger)die Beim Sender (TX) belegen wir
6 folgende Geber-Funktionen = Servosteckplätze am herkömmlichen Empfänger: 1=Quer links, 2=Quer
rechts, 3=Höhe, 4=Seite, 5=Motor, 6=Smoke, 7=Schaltkanal Sonder
Zuweisungsplan (Sn = Servonummern; TXn = Senderausgang n)
Empfänger 1
•
S1 TX1 QUER LINKS
•
S2 TX2 QUER RECHTS
die
am
•
S3 TX3 HöHE LINKS
•
S4 TX4 SEITE
•
S5 TX5 MOTOR
•
S6 TX1 QUER LINKS
•
S7 TX3 HöHE LINKS
•
S8 TX6 SMOKE
Empfänger 2
•
S11 TX1 QUER LINKS
•
S12 TX2 QUER RECHTS
•
S13 TX3 HöHE RECHTS
•
S14 TX4 SEITE
•
S15 wird nicht belegt
•
S16 TX2 QUER RECHTS
•
S17 TX4 HöHE RECHTS
2. Sendereinstellungen
Akromodell mit den gewünschten Funktionen und Mischern nach dem eigenen Gutdünken aufbauen. Da die
Signale beim DDS 10 völlig frei zugewiesen werden können, brauchen wir keinerlei Rücksicht auf den
Reihenfolge am Empfänger zu nehmen.
3. Empfänger mit Palm (oder PC) programmieren
A) Der Palm wird bedient durch Antippen mit einem Stift auf die entsprechenden Felder und Zeichen auf
dem Bildschirm. (antippen mit Stift = aktivieren).
•
Infrarotschnittstelle aktivieren
•
Sender einschalten
•
Beide Empfänger einschalten beide Dioden leuchten am IRDA
•
Palm einschalten
•
Haussymbol aktivieren Windows von Palm
•
DDS-10-Symbol aktivieren -> Einstieg ins DDS-10 Programm
•
Feld IR aktivieren nur eine Diode am IRDA leuchtet = RX1 hat Verbindung mit Palm
•
Feld IR erneut aktivieren die andere Diode am IRDA leuchtet jetzt auf am IRDA =RX2 hat
Verbindung mit Palm
B) Empfängerkanal 73 wählen
• DDS10 aktivieren
•
Feld SYSTEM aktivieren
•
Pfeil oben links aktivieren Kanalliste erscheint
•
Nr. 73 aktivieren
•
RET aktivieren RET entspricht ENTER und führt zugleich zurück zum DDS-10 Hauptmenu.
•
Auf IR tippen(umschalten auf den 2ten Empfänger) und auf RX2 diese Prozedur wiederholen
beide sind jetzt auf Kanal 73
C) Servos mit den Sendersignalen gemäss Zuweisungsplan verknüpfen
•
DDS10 aktivieren
•
Feld SERVO-MIX aktivieren Bedienfenster wird geöffnet; uns interessieren hier vorerst nur die
obersten 4 Zeilen.
•
Pfeil oben links aktivieren Servoliste erscheint
•
Servo S1 auswählen
•
Oberstes TX1 (rechts) aktivieren jetzt wird somit das Sendersignal 1 auf das Servo S1 beim
Empfänger RX1 ausgegeben.
Jetzt können die Einstellungen nach dem gleichen Muster für die restlichen 13 Servos durchgeführt werden.
Nehmen wir als Beispiel noch Servo S7 bei Empfänger 1. Dieses wird vom Sendersignal 3 (Höhenruder)
angesteuert S7 TX3 HöHE LINKS
