Installieren
•
Schließen Sie die drei Motorphasen an die
Klemmen 96 (U), 97 (V) und 98 (W) an.
•
Das Kabel gemäß Anleitung zur Erdung erden.
•
Klemmen laut den Angaben unter
10.4.1 Connection Tightening Torques anziehen.
2
2
•
Folgen Sie den Anforderungen des Motorhers-
tellers an die Verkabelung.
Die drei folgenden Abbildungen stellen Netz-, Motor- und
Erdungsanschluss für Frequenzumrichter in ihrer Grundform
dar. Tatsächliche Konfigurationen sind je nach Gerätetypen
und optionaler Ausrüstung unterschiedlich.

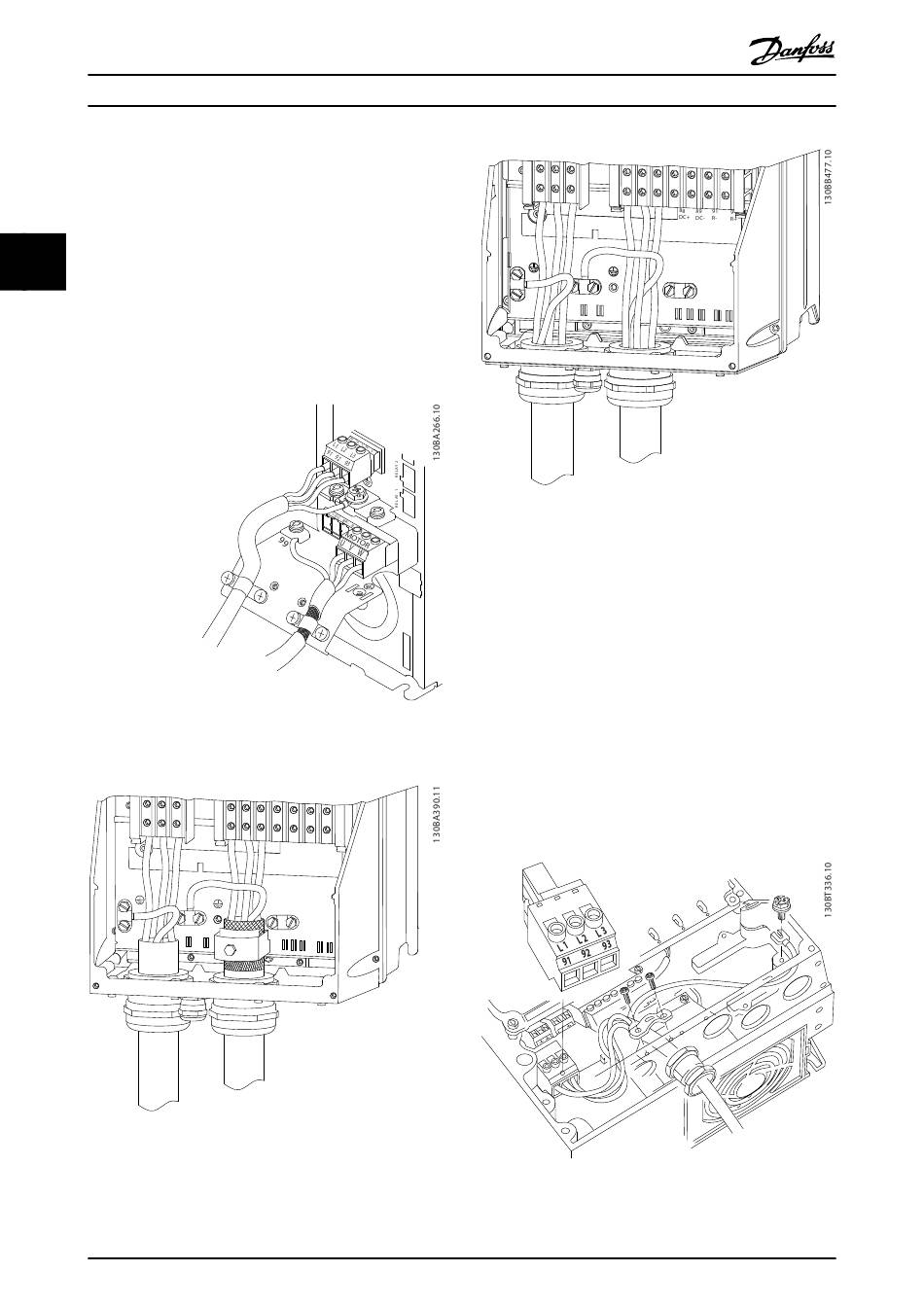

Abbildung 2.10 Motor-, Netz- und Erdungsanschluss für
Baugrößen A
91
92
L1
L2
95
Abbildung 2.11 Motor-, Netz- und Erdungsanschluss für
Baugrößen B und höher über abgeschirmte Kabel
16
Produkthandbuch für VLT
88
89
81
8
DC-
DC+
R-
R+
93
96
97
98
L3
U
V
W
99
MG.11.AE.03 - VLT
®
HVAC Drive
91
92
L1
L2
95
Abbildung 2.12 Motor-, Netz- und Erdungsanschluss für
Baugrößen B und höher über Kabelkanal
2.4.4 Netzanschluss
- LC -
•
Kabelquerschnitt nach Größe des Eingangsstroms
zum Frequenzumrichter wählen. Siehe die
maximale Drahtgröße in 10.1 Leistungsabhängige
technische Daten.
•
Nationale und örtliche Elektroinstallationsvor-
schriften für Kabelquerschnitte sind einzuhalten.
•
Schließen Sie die drei Netzphasen an die Klemmen
L1, L2 und L3 an (siehe Abbildung 2.13).
•
Je nach Konfiguration der Geräte wird die
Netzleistung an die Netzeingangsklemmen oder
den Eingangsklemmentrennschalter
angeschlossen.
Abbildung 2.13 Netzanschluss
®
