Installieren
Klemmenbeschreibung
Digitalein-/-ausgänge
Werks-
Klemme Parameter einstellung
53 6-1 Sollwert
54 6-2 Istwert
55 -
Serielle Schnittstelle
61 -
68 (+) 8-3
69 (-) 8-3
Relais
01, 02, 03 5-40 [0] [0] Alarm
04, 05, 06 5-40 [1] [0] Motor ein
Tabelle 2.3 Klemmenbeschreibung
2.4.5.3 Kabel für Steuerklemmen
Steuerklemmenanschlüsse können für einfache Installation
am Frequenzumrichter abgezogen werden, wie
Abbildung 2.17 zeigt.

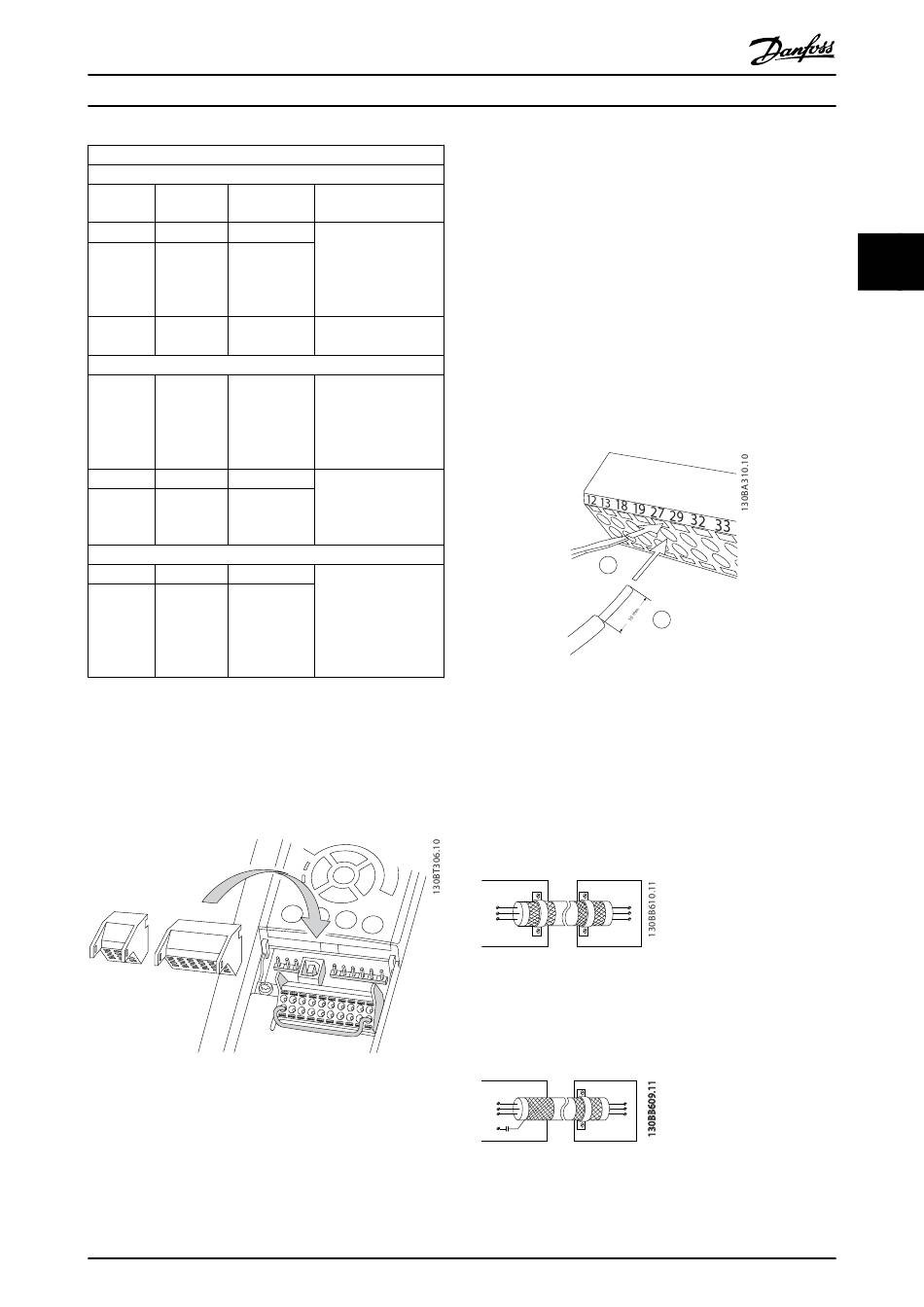

Abbildung 2.17 Abziehen der Steuerklemmen
1. Den Kontakt durch Einsetzen eines kleinen Schrau-
bendrehers in den Schlitz über oder unter dem
Produkthandbuch für VLT
Beschreibung
Analogeingänge.
Programmierbar für
Spannung oder Strom.
Schalter A53 und A54
wählen mA oder V.
Masse bei Analog-
eingang.
Integriertes RC-Filter
für Kabelabschirmung.
NUR zum Anschluss
der Abschirmung bei
EMV-Problemen.
RS485-Schnittstelle. Ein
Steuerkartenschalter
ist als Abschlusswi-
derstand vorgesehen.
Form-C-Relaisausgang.
Verwendbar für Gleich-
oder
Wechselspannung und
ohmsche oder
induktive Lasten.
®
MG.11.AE.03 - VLT ist eine eingetragene Marke von Danfoss.
®
HVAC Drive
Kontakt, wie in der folgenden Abbildung gezeigt,
öffnen.
2. Den abisolierten Steuerdraht in den Kontakt
einsetzen.
3. Den Schraubendreher entfernen, um den
Steuerdraht im Kontakt zu befestigen.
4. Sicherstellen, dass der Kontakt fest hergestellt und
nicht locker ist. Lockere Steuerverdrahtung kann
eine Quelle für Gerätefehler oder Betrieb unter
dem Optimum sein.
Zu Kabelgrößen für Steuerklemmen siehe 10.1 Leistungsab-
hängige technische Daten.
Zu typischen Anschlüssen der Steuerverdrahtung siehe
6 Anwendungseinrichtungsbeispiele.
1
Abbildung 2.18 Anschluss der Steuerverdrahtung
2.4.5.4 Verwendung abgeschirmter
Steuerkabel
Richtige Abschirmung
In den meisten Fällen ist das bevorzugte Verfahren das
beidseitige Auflegen von Steuer- und seriellen Schnitt-
stellenkabeln mit Kabelbügeln, um möglichst hochfrequent
wirksamen Kabelkontakt zu gewährleisten.
PLC FC
PE PE
50/60-Hz-Erdfehlerschleifen
Bei Verwendung sehr langer Steuerkabel können Erdfehler-
schleifen auftreten. Zur Vermeidung von Erdfehlerschleifen
ein Ende der Abschirmung durch einen 100 nF-Kondensator
(mit kurzen Leitungen) anschließen.
PLC FC
PE
100nF PE
Vermeiden Sie EMV-Störungen der seriellen Kommuni-
kation
