Einführung
•
Das Programmierungshandbuch enthält genauere
Angaben zur Arbeit mit Parametern und viele
Anwendungsbeispiele.
1 1
•
Das Projektierungshandbuch soll eine detaillierte
Erklärung der Funktionalität zur Planung von
Motorsteuersystemen bereitstellen.
•
Weitere Veröffentlichungen und Handbücher sind
von Danfoss erhältlich.
Eine Liste finden Sie unter http://
www.danfoss.com/Products/Literature/Technical
+Documentation.htm.
•
Optional erhältliche Geräte können einige der
beschriebenen Verfahren ändern. Lesen Sie
besondere Anforderungen in den Handbüchern im
Lieferumfang dieser Optionen nach.
Wenden Sie sich an Ihren Danfoss-Händler oder gehen Sie
zu
http://www.danfoss.com/Products/Literature/Technical
+Documentation.htm, um Downloads oder zusätzliche
Informationen zu finden.
1.3 Produktübersicht
Ein Frequenzumrichter ist ein elektronischer Motorregler, der
eine Netzwechselspannung in eine variable Wechsel-
spannung mit variabler Frequenz und Amplitude
umwandelt. Die Frequenz und Spannung der Ausgangs-
spannung werden geregelt, um die Motordrehzahl oder das
Motordrehmoment zu regeln. Der Frequenzumrichter kann
die Drehzahl des Motors als Reaktion auf Systemrückführung
ändern, wie wechselnde Temperaturen oder Drücke zur
Regelung von Lüftern, Kompressoren oder Pumpenmotoren.
Der Frequenzumrichter kann ebenfalls den Motor durch
Ansprechen auf fernbediente Befehle von externen Reglern
regeln.
Außerdem überwacht der Frequenzumrichter System- und
Motorzustand, gibt Warnungen oder Alarme für Fehlerbedin-
gungen aus, startet und stoppt den Motor, optimiert
Energieeffizienz und stellt viele weitere Steuerungs-,
Regelungs-, Überwachungs- und Wirkungsgradfunktionen
zur Verfügung. Betriebs- und Überwachungsfunktionen sind
als Zustandsanzeigen für ein externes Steuerungssystem
oder ein serielles Kommunikationsnetzwerk verfügbar.
1.4 Interne Funktionen des
Frequenzumrichterreglers
Die Abbildung unten zeigt ein Blockschaltbild der internen
Bauteile des Frequenzumrichters. Tabelle 1.1 zeigt ihre
Funktionen.
6
Produkthandbuch für VLT
®
MG.11.AE.03 - VLT ist eine eingetragene Marke von Danfoss.
®
HVAC Drive

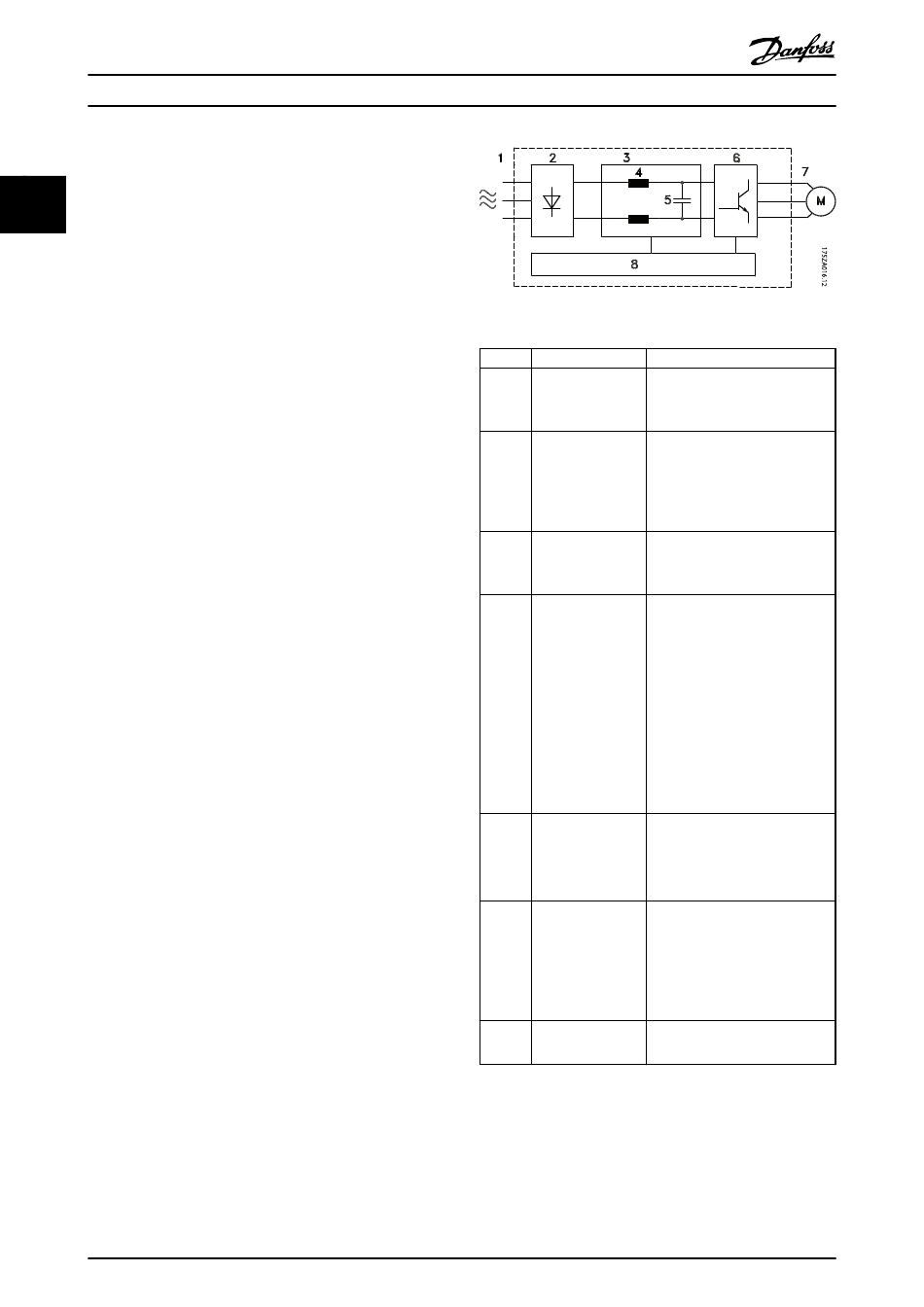

Abbildung 1.3 Blockschaltbild des Frequenzumrichters
Bereich Bezeichnung
•
1 Netzeingang
•
2 Gleichrichter
•
3 Gleichspannungs-
zwischenkreis
•
4 Zwischenkreis-
drosseln
•
•
•
•
•
5 Gleichspannungs-
kondensatoren
•
•
6 Wechselrichter
•
7 Ausgang zum Motor
Funktionen
Dreiphasige
Netzspannungsversorgung
zum Frequenzumrichter
Die Gleichrichterbrücke
wandelt die Wechselspannung
in Gleichspannung zur
Versorgung des Wechsel-
richters um.
Der DC-Zwischenkreis des
Frequenzumrichters führt den
internen Gleichstrom.
Filtern die Zwischenkreis-
Gleichspannung.
Bieten Netz-Transientenschutz.
Reduzieren den Effektivwert
des Stroms.
Erhöhen den Leistungsfaktor,
der in das Netz rückgespeist
wird.
Reduzieren Oberschwin-
gungen am Netzeingang.
Speichern die Gleichspannung.
Sorgen für Ride-through-
Schutz bei kurzen
Leistungsverlusten.
Der Wechselrichter wandelt die
Gleichspannung in ein
geregeltes PWM-Wechsel-
stromsignal für einen
geregelten variablen Ausgang
zum Motor um.
Geregelte 3-Phasen-Ausgangs-
leistung zum Motor
