Installieren

2.4.1 Voraussetzungen

WARNUNG
GERÄTEGEFAHR!
Der Umgang mit drehenden Wellen und elektrischen
Geräten kann lebensgefährlich sein. Alle Elektroinstallations-
arbeiten müssen nationalen und lokalen
Sicherheitsvorschriften entsprechen. Installation,
Inbetriebnahme und Wartung dürfen nur von geschultem
und qualifiziertem Fachpersonal vorgenommen werden.
Nichtbeachtung dieser Richtlinien könnte zu Tod oder
schweren Verletzungen führen.
VORSICHT
KABELISOLIERUNG!
Netzversorgung, Motorkabel und Steuerkabel zur Trennung
hochfrequent wirksamer Störgeräusche in drei getrennten
metallischen Kabelkanälen verlegen oder getrennt Kabel
verwenden. Werden Leistungs-, Motor- und Steuerkabel
nicht getrennt verlegt, kann Frequenzumrichterverhalten
und Leistung zugehöriger Geräte unter dem Optimum
auftreten.
Halten Sie aus Sicherheitsgründen die folgenden Anforde-
rungen ein.
•
Elektronische Steuergeräte stehen bei Netzan-
schluss unter lebensgefährlicher Spannung.
Insbesondere ist beim Anlegen von Netzspannung
an das Gerät auf die Gefahr elektrischer Schläge zu
achten.
•
Motorkabel von mehreren Frequenzumrichtern
getrennt verlegen. Induzierte Spannung von
Motorabgangskabeln, die zusammen verlaufen,
kann Gerätekondensatoren auch dann laden, wenn
die Geräte abgeschaltet und abgesichert sind.
Überlast- und Geräteschutz
•
Eine elektronisch aktivierte Funktion im Frequen-
zumrichter gewährleistet Überlastschutz für den
Motor. Der Überlastschutz berechnet die Höhe des
Anstiegs, um die Zeiten für die Abschaltfunktion
(Stopp des Reglerausgangs) zu aktivieren. Je höher
die Stromaufnahme, desto schneller das
Ansprechen der Abschaltung. Der Überlastschutz
beinhaltet Motorschutz der Klasse 20. Nähere
Angaben zur Abschaltfunktion enthält 8 Warn- und
Alarmmeldungen.
•
Da die Motorkabel hochfrequent wirksamen Strom
führen, ist es wichtig, Netzversorgung, Motorver-
sorgung und Steuerversorgung getrennt zu
verlegen. Metallischen Kabelkanal oder getrenntes
abgeschirmtes Kabel verwenden. Werden
Leistungs-, Motor- und Steuerkabel nicht getrennt
Produkthandbuch für VLT
®
MG.11.AE.03 - VLT ist eine eingetragene Marke von Danfoss.
®
HVAC Drive
verlegt, kann Leistung zugehöriger Geräte unter
dem Optimum auftreten. Siehe Abbildung 2.6.
Stop
Start
Line
Speed
Power
Control

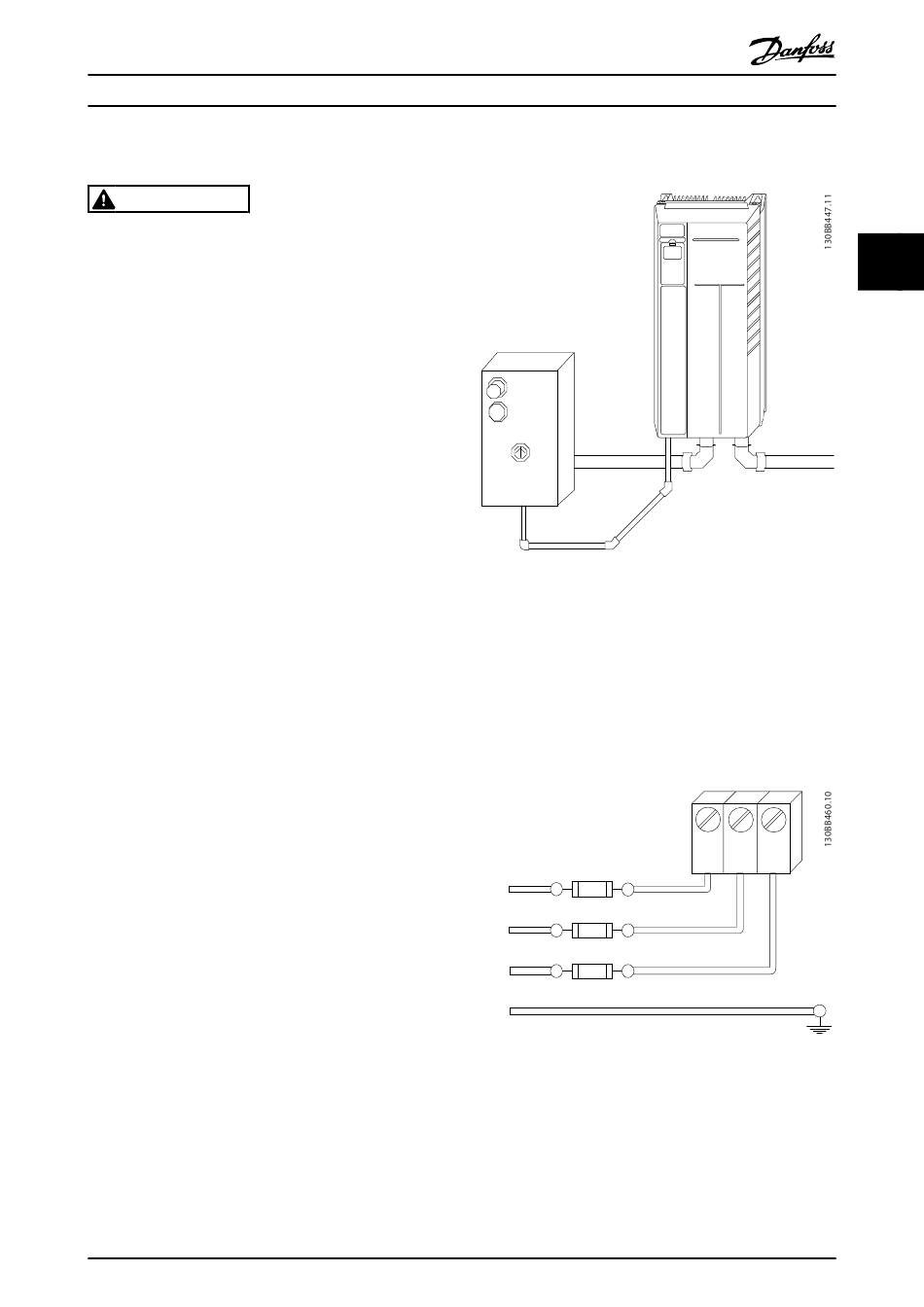

Abbildung 2.6 Sachgemäße elektrische Installation über
Kabelkanal
•
Alle Frequenzumrichter müssen gegen Kurzschluss
und Überstrom geschützt werden. Alle Frequen-
zumrichter müssen dazu mit Sicherungen am
Eingang versehen werden, siehe Abbildung 2.7.
Wenn nicht ab Werk geliefert, müssen Sicherungen
vom Installateur als Teil der Installation bereitge-
stellt werden. Maximale Nennwerte der
Sicherungen siehe 10.3 Sicherungstabellen.
Fuses
L1
L2
L3
GND
Abbildung 2.7 Sicherungen zum Frequenzumrichter
Motor
Separate Conduit
L1 L2 L3
91 92 93
13
2 2
