Benutzerschnittstelle

4 Benutzerschnittstelle

4.1 LCP Bedieneinheit

Die Bedieneinheit (LCP) ist das kombinierte Display/
Tastenfeld auf der Vorderseite des Geräts. Das LCP ist die
Benutzerschnittstelle zum Frequenzumrichter.
Das LCP hat mehrere Benutzerfunktionen.
•
Start, Stopp und Drehzahlregelung bei Ort-
Steuerung
•
Anzeige von Betriebsdaten, Zustand, Warn- und
Alarmmeldungen
•
Programmierung von Frequenzumrichterfunk-
tionen
•
Quittieren Sie den Frequenzumrichter nach einem
Fehler automatisch, wenn automatisches
Quittieren inaktiv ist.
Eine optionale numerische Bedieneinheit (LCP 101) ist
ebenfalls erhältlich. Das LCP 101 arbeitet auf ähnliche Weise
zum LCP. Weitere Informationen zur Bedienung des LCP 101
siehe das Programmierungshandbuch.
Produkthandbuch für VLT
®
MG.11.AE.03 - VLT ist eine eingetragene Marke von Danfoss.
®
HVAC Drive

4.1.1 LCP-Aufbau

Die LCP Bedieneinheit ist in vier funktionelle Gruppen
unterteilt (siehe Abbildung).
Status
1234rpm 10,4A
a
43,5Hz
Run OK
Quick
Status
b
Menu
OK
On
c
Warn.
Alarm
Hand
d
Off
on

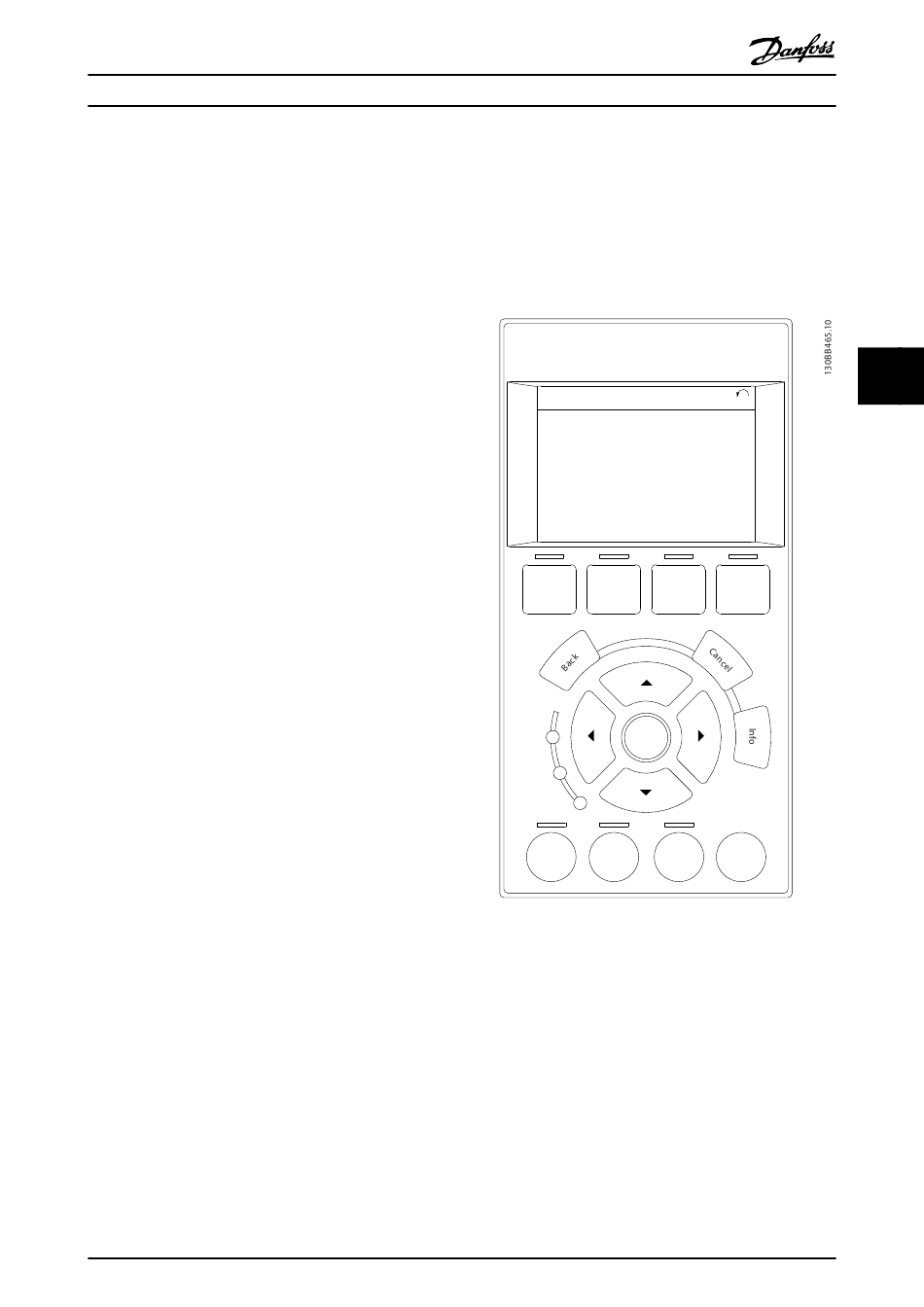

Abbildung 4.1 LCP
a. Displaybereich
b. Menütasten zum Ändern des Displays zur Anzeige
von Statusoptionen, Programmierung oder Fehler-
meldungsspeicher.
c. Navigationstasten zur Programmierung, zum
Bewegen des Displaycursors und zur Drehzahlre-
gelung bei Ort-Steuerung. In diesem Bereich
befinden sich ebenfalls Status-Anzeige-LEDs.
d. Betriebsarttasten und Quittieren.
1(0)
43,5Hz
Main Alarm
Menu Log
Auto
Reset
on
