Danfoss VLT HVAC FC-102 Produkthandbuch Seite 39

Über Programmierung von Fre...
5. 3-03 Max. Sollwert. Definiert den maximalen
internen Frequenzumrichtersollwert als 60 Hz.
(Dies stellt die maximale Frequenzumrichter-
frequenz auf 60 Hz ein. Beachten Sie, dass 50/60 Hz
eine länderabhängige Einstellung ist.)
5 5
6. 6-10 Klemme 53 Skal. Min.Spannung. Definiert den
minimalen externen Spannungssollwert an
Klemme 53 als 0 V. (Dies definiert das minimale
Eingangssignal als 0 V.)
7. 6-11 Klemme 53 Skal. Max.Spannung. Definiert den
maximalen externen Spannungssollwert an
Klemme 53 als 10 V. (Dies definiert das maximale
Eingangssignal als 10 V.)
8. 6-14 Klemme 53 Skal. Min.-Soll/Istwert. Definiert den
minimalen Drehzahlsollwert an Klemme 53 als 6
Hz. (Gibt dem Frequenzumrichter an, dass die
minimale, an Klemme 53 empfangene Spannung (0
V) gleich einem Ausgang von 6 Hz ist.)
36
Produkthandbuch für VLT
14.7% 0.00A
Analog Reference
3-03 Maximum Reference
60.000 Hz
14.7% 0.00A
Analog Reference
6-10 Terminal 53 Low
Voltage
0.00 V
14.7% 0.00A
Analog Reference
6-11 Terminal 53 High
Voltage
10.00 V
14.7 % 0.00 A
Analog Reference
6 - 14 Terminal 53 Low
Ref./Feedb. Value
000006.000
MG.11.AE.03 - VLT
®
HVAC Drive
9. 6-15 Klemme 53 Skal. Max.-Soll/Istwert. Definiert den
maximalen Drehzahlsollwert an Klemme 53 als 60
Hz. (Gibt dem Frequenzumrichter an, dass die
maximale, an Klemme 53 (10 V) empfangene
Spannung gleich einem Ausgang von 60 Hz ist.)
1(1)
Q3-21
Mit einem externen Gerät, das ein 0-10 V-Steuersignal
angeschaltet an die Klemme 53 des Frequenzumrichters
liefert, ist das System jetzt betriebsbereit. Achten Sie darauf,
dass die Bildlaufleiste rechts in der letzten Abbildung des
Displays ganz unten ist. Dies zeigt an, dass das Verfahren
abgeschlossen ist.
1(1)
Q3-21

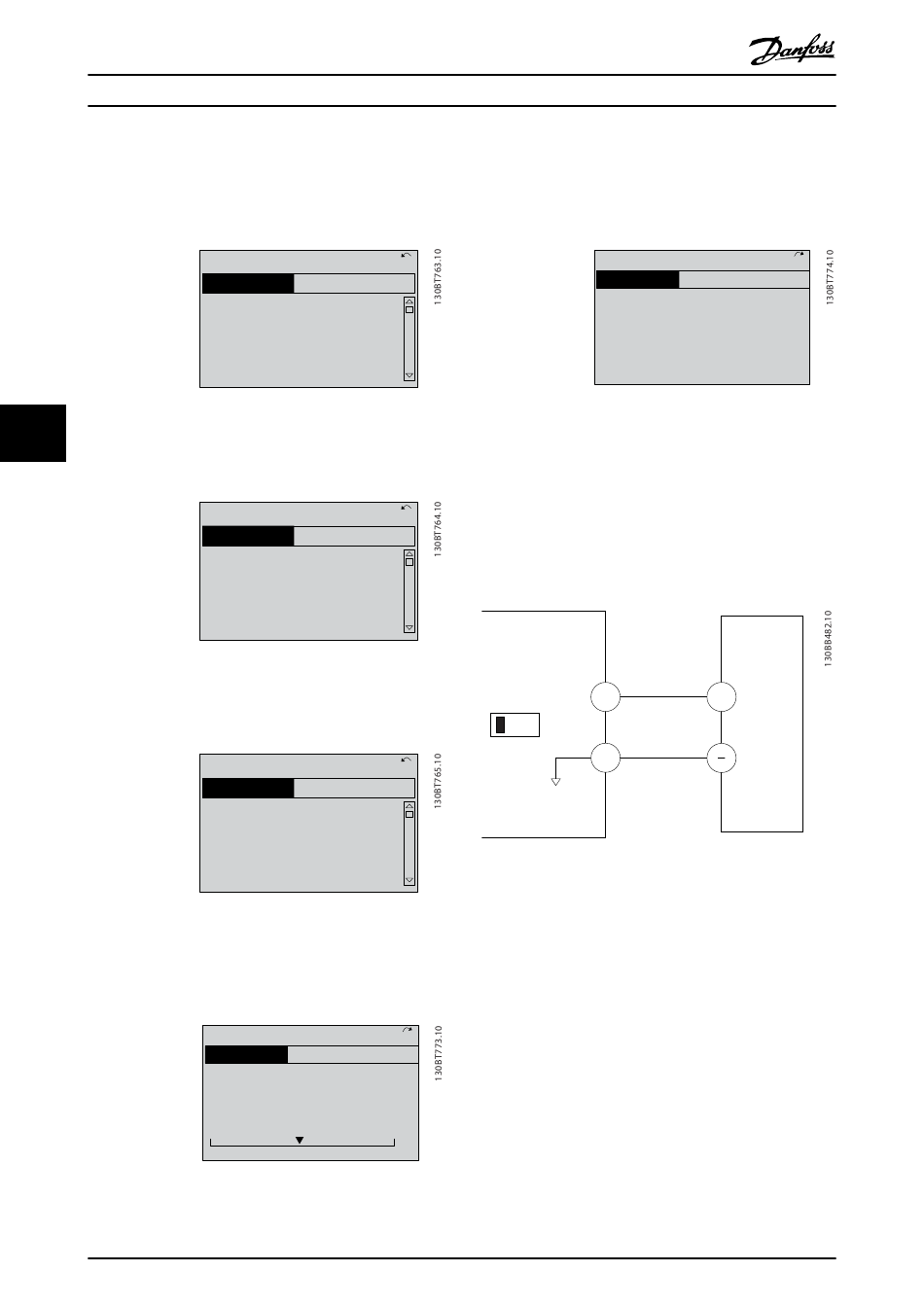

Abbildung 5.1 zeigt die Verkabelung, mit der diese
Einrichtung ermöglicht wird.
6-1*
U - I
A53
1(1)
Q3-21
Abbildung 5.1 Verdrahtungsbeispiel für externes Gerät zur Bereit-
stellung des 0-10-V-Steuersignals
1(1)
Q3-21
®
ist eine eingetragene Marke von Danfoss.
14.7 % 0.00 A
Analog Reference
6 - 15 Terminal 53 High
Ref./Feedb. Value
60.000
53 +
0-10V
55
1(1)
Q3-21
