Installieren
1

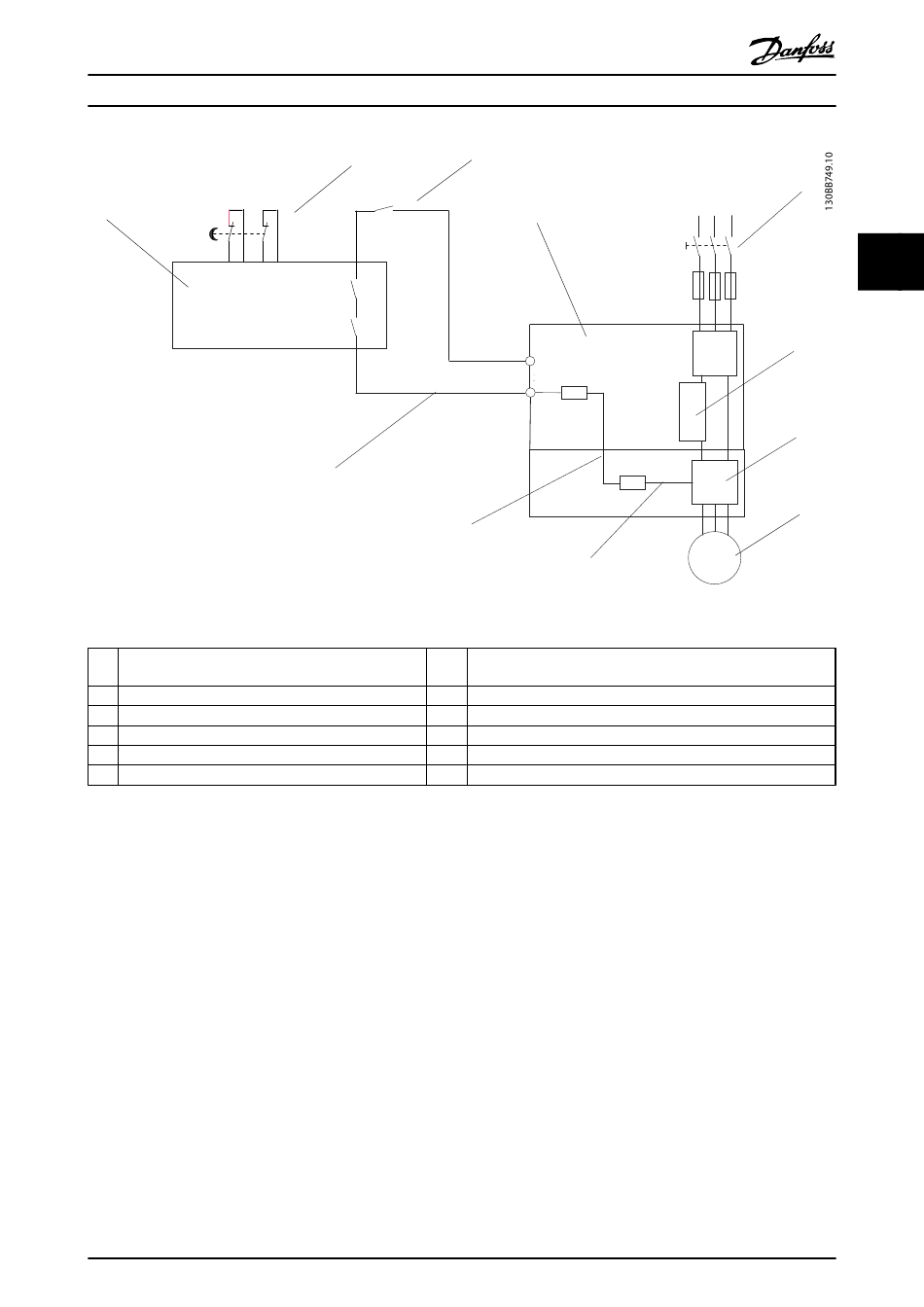

Abbildung 2.21 Installation zum Erzielen der Stoppkategorie 0 (EN 60204-1) mit Sicherheitskat. 3 (EN 954-1) / PL „d" (ISO 13849-1).
1 Sicherheitsvorrichtung Kat. 3 (Sicherheitsbaustein, ggf.
mit Quittiereingang)
2 Türkontakt
3 Schütz (Freilauf)
4 Frequenzumrichter
5 Netzspannung
6 Steuerkarte
Inbetriebnahmeprüfung des Sicheren Stopps
Nach der Installation und vor erstmaligem Betrieb ist eine
Inbetriebnahmeprüfung der Anlage, die von der Funktion
„Sicherer Stopp" Gebrauch macht, durchzuführen. Nach
jeder Änderung der Anlage ist diese Prüfung zu wiederholen.
Produkthandbuch für VLT
2
11
10
7 Wechselrichter
8 Motor
9 5 V DC
10 Sicherer Kanal
11 Kurzschlusssicheres Kabel (wenn nicht im gleichen Schaltschrank)
®
