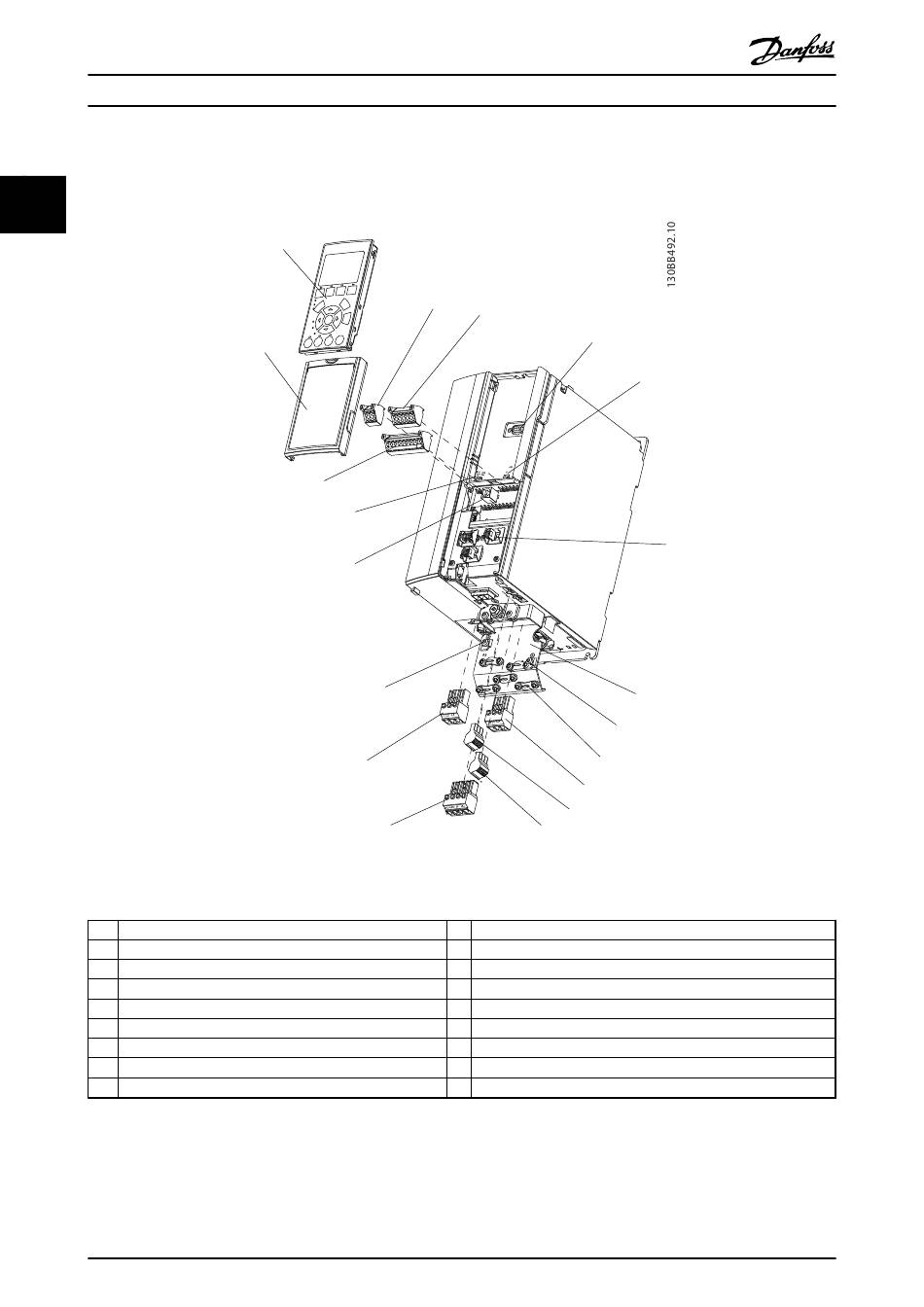

Abbildung 1.1 Explosionszeichnung, Größe A
1
LCP
2
Anschluss serielle RS-485-Schnittstelle (+68, -69)
3
Analoger I/O-Stecker
4
LCP-Netzstecker
5
Analoge Schalter (A53), (A54)
6
Zugentlastung für Kabel/PE-Masse
7
Abschirmblech
8
Erdungsschelle (PE)
9
Erdungsschelle und Zugentlastung für abgeschirmte Kabel
4
Produkthandbuch für VLT
1
18
17
16
15
8
14
13
®
MG.11.AE.03 - VLT
ist eine eingetragene Marke von Danfoss.
®
HVAC Drive
2
3
4
9
10
11
12
10 Abgehende Motorklemmen 96 (U), 97 (V), 98 (W)
11 Relais 1 (01, 02, 03)
12 Relais 2 (04, 05, 06)
13 Brems- (-81, +82) und Zwischenkreiskopplungsklemmen (-88, +89)
14 Netzeingangsklemmen 91 (L1), 92 (L2), 93 (L3)
15 USB-Anschluss
16 Klemmenschalter serielle Schnittstelle
17 Digitale I/O- und 24-V-Stromversorgung
18 Steuerkabelabdeckplatte
