2.4.6 Serielle Schnittstelle

Kabel der seriellen 485-Kommunikation an Klemmen (+)68
und (-)69 anschließen.
•
2 2
Es wird ein abgeschirmtes serielles Kommunikati-
onskabel empfohlen.
•
Siehe 2.4.2 Erdungsanforderungen zur ordnungs-
gemäßen Erdung

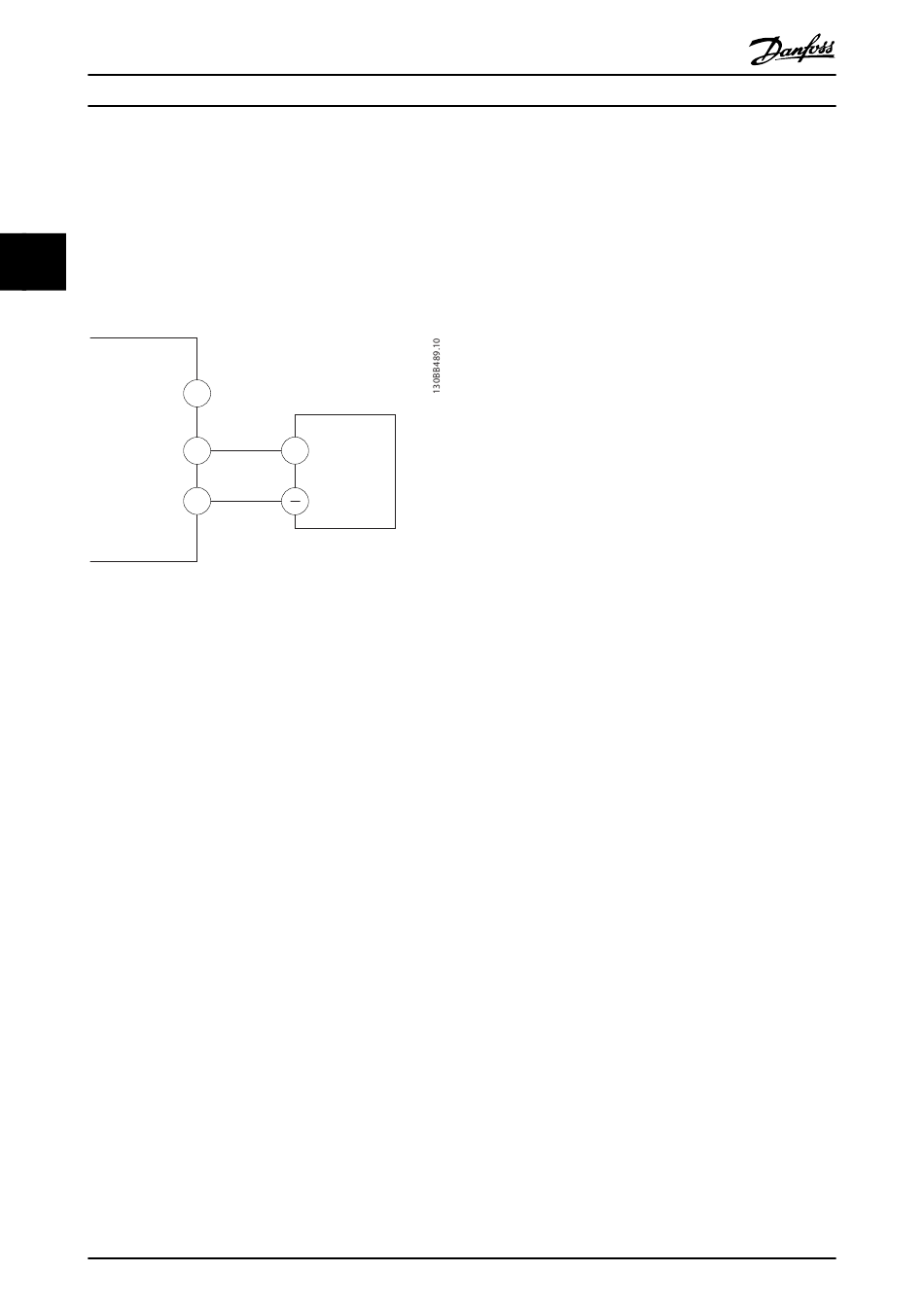

Abbildung 2.22 Schaltbild für serielle Kommunikation
Zur Einrichtung der grundlegenden seriellen Kommuni-
kation die folgenden Optionen wählen:
1. Protokolltyp in 8-30 FC-Protokoll.
2. Frequenzumrichter-Adresse in 8-31 Adresse.
3. Baudrate in 8-32 Baudrate.
•
Der Frequenzumrichter hat vier interne Kommuni-
kationsprotokolle. Folgen Sie den Anforderungen
des Motorherstellers an die Verkabelung.
•
Funktionen können dezentral über die Protokoll-
software und die RS-485-Verbindung oder in
Parametergruppe 8-** Opt./Schnittstellen
programmiert werden.
•
Auswahl eines bestimmten Kommunikationspro-
tokolls ändert verschiedene
Standardparametereinstellungen, um den
Vorgaben des Protokolls zu entsprechen, und stellt
zusätzliche, protokollspezifische Parameter zur
Verfügung.
•
Optionskarten, die im Frequenzumrichter
eingebaut werden, sind erhältlich, um zusätzliche
Kommunikationsprotokolle bereitzustellen. Zu
Installations- und Bedienanleitung siehe die
Dokumentation der Optionskarte.
24
Produkthandbuch für VLT
61
68 +
RS-485
69
Danfoss FC
Modbus RTU
®
Johnson Controls N2
®
Siemens FLN
MG.11.AE.03 - VLT
®
HVAC Drive
®
ist eine eingetragene Marke von Danfoss.
