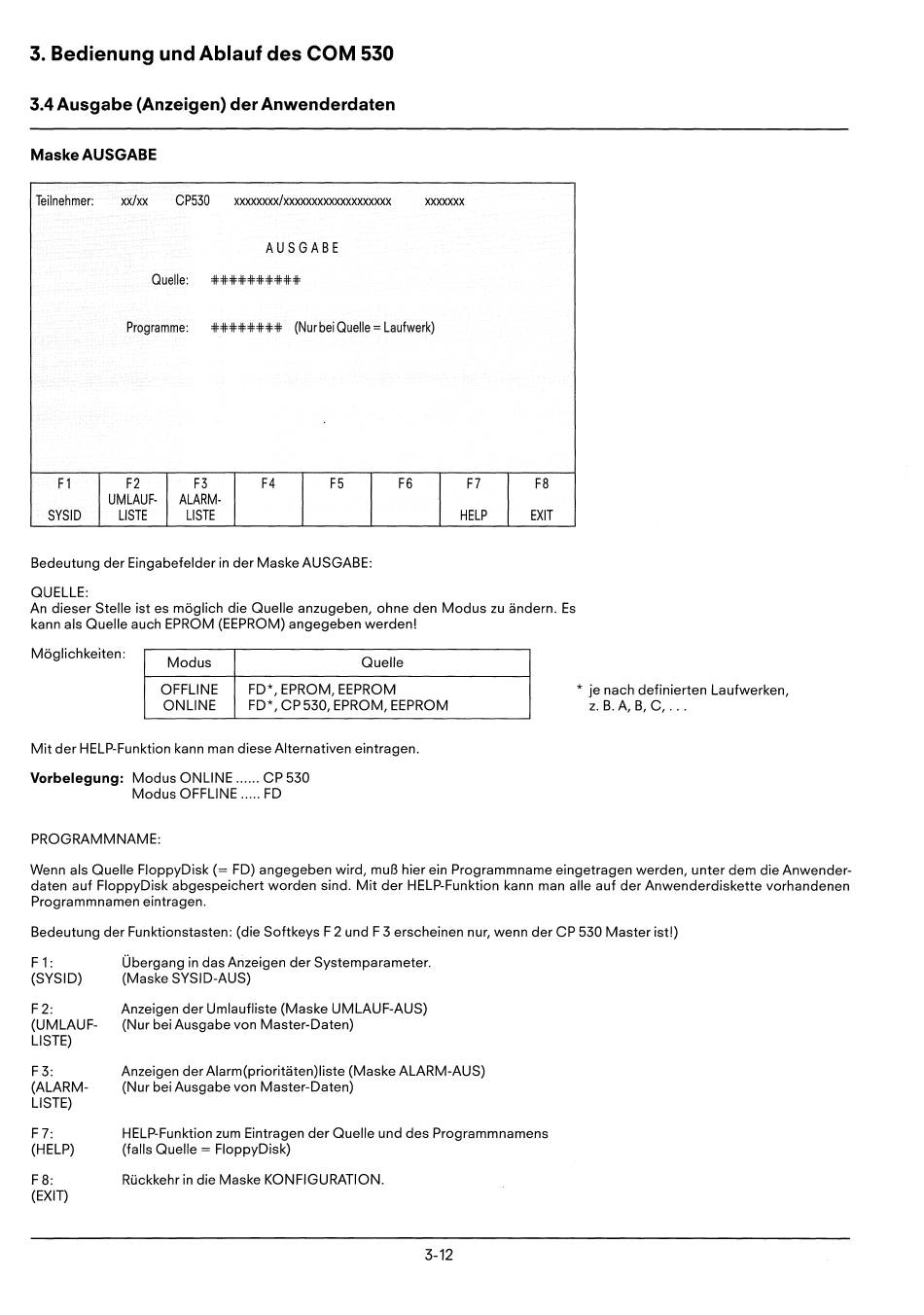

3. Bedienung und Ablauf des COM 530
3.4 Ausgabe (Anzeigen) der Anwenderdaten
Maske AUSGABE
xxxxxxxx/xxxxxxxxxxxxxxxxxxx
AUSGA,B E
xxxxxxx
*,******* ' . .
(Nur bei Quelle
=
Laufwerk)
F2
F3 F4 F5
F6
F7 Fa
UMLAUF- ALARM-
SYSID LISTE LISTE HELP EXIT
Bedeutung der Eingabefelder in der Maske AUSGABE:
QUELLE:
An dieser Stelle ist es möglich die Quelle anzugeben, ohne den Modus zu ändern. Es
kann als Quelle auch EPROM (EEPROM) angegeben werdenl
Möglichkeiten:
Modus Quelle
OFFLINE FD*, EPROM, EEPROM
ONLINE FD*, CP 530, EPROM, EEPROM
* je nach definierten Laufwerken,
z. B.A, B, C, ...
Mit der HELP-Funktion kann man diese Alternativen eintragen.
Vorbelegung: Modus ONLINE
CP 530
Modus OFFLINE FD
PROGRAMMNAME:
Wenn als Quelle FloppyDisk (= FD) angegeben wird, muß hier ein Programmname eingetragen werden, unter dem die Anwender-
daten auf FloppyDisk abgespeichert worden sind. Mit der HELP-Funktion kann man alle auf der Anwenderdiskette vorhandenen
Programmnamen eintragen.
Bedeutung der Funktionstasten: (die Softkeys F 2 und F 3 erscheinen nur, wenn der CP 530 Master ist!)
F 1:
(SYSID)
F 2:
(UMLAUF-
LISTE)
F 3:
(ALARM-
LISTE)
F7:
(HELP)
F 8:
(EXIT)
Übergang in das Anzeigen der Systemparameter.
(Maske SYSID-AUS)
Anzeigen der Umlaufliste (Maske UMLAUF-AUS)
(Nur bei Ausgabe von Master-Daten)
Anzeigen der Alarm(prioritäten)liste (Maske ALARM-AUS)
(Nur bei Ausgabe von Master-Daten)
HELP-Funktion zum Eintragen der Quelle und des Programmnamens
(falls Quelle
=
FloppyDisk)
Rückkehr in die Maske KONFIGURATION.
3-12
