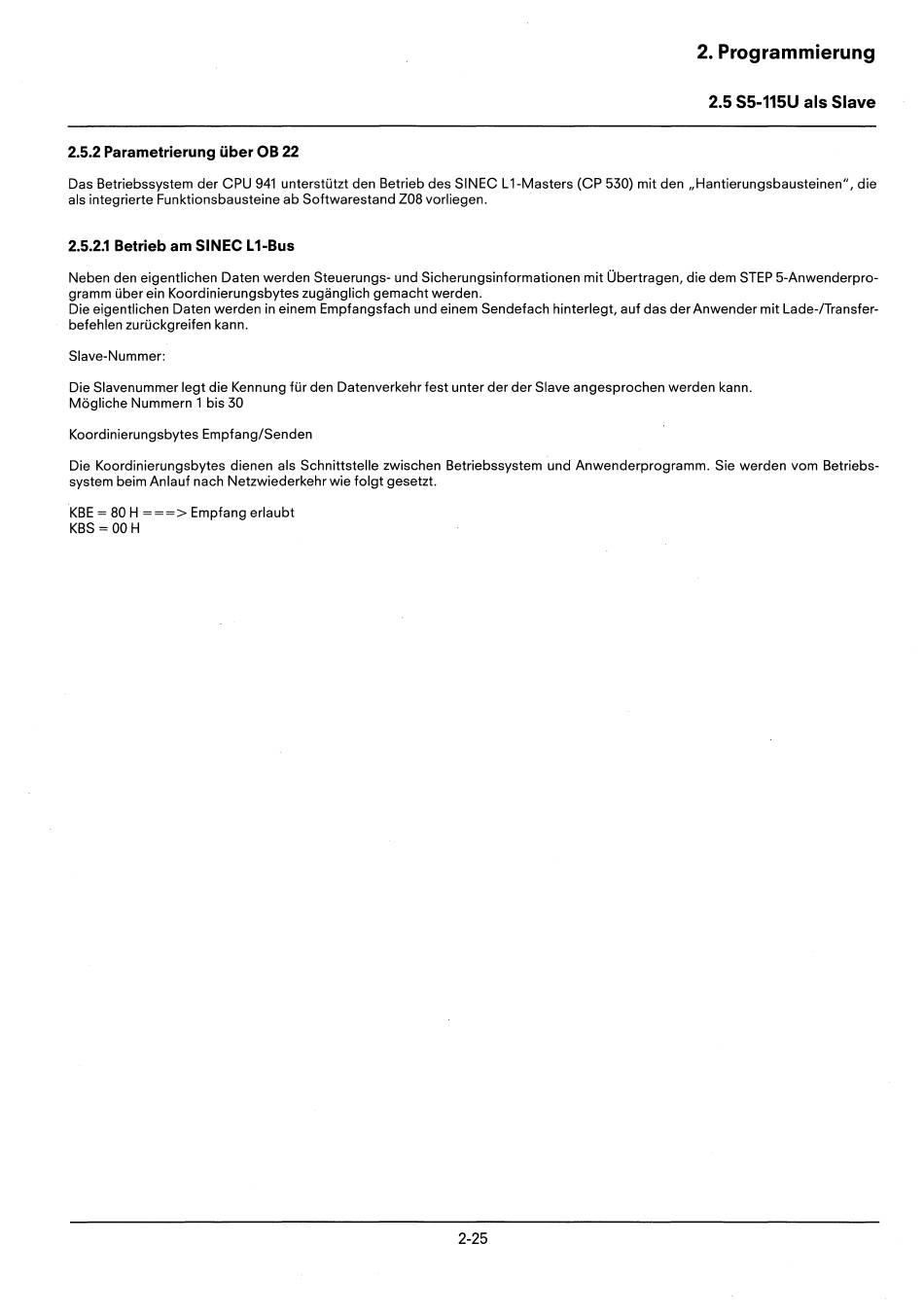

Parametrierung Über Ob; Betrieb Am Sinec L1-Bus - Siemens Simatic SiNEC L1 Betriebsanleitung

2. Programmierung
2.5 S5-115U als Slave
2.5.2 Parametrierung über OB 22
Das Betriebssystem der CPU 941 unterstützt den Betrieb des SINEC L1-Masters (CP 530) mit den "Hantierungsbausteinen" , die
als integrierte Funktionsbausteine ab Softwarestand Z08 vorliegen.
2.5.2.1 Betrieb am SINEC L1-Bus
Neben den eigentlichen Daten werden Steuerungs- und Sicherungsinformationen mit Übertragen, die dem STEP 5-Anwenderpro-
gramm über ein Koordinierungsbytes zugänglich gemacht werden.
Die eigentlichen Daten werden in einem Empfangsfach und einem Sendefach hinterlegt, auf das der Anwender mit Lade-/Transfer-
befehlen zurückgreifen kann.
Slave-Nummer:
Die Slavenummer legt die Kennung für den Datenverkehr fest unter der der Slave angesprochen werden kann.
Mögliche Nummern 1 bis 30
Koordinierungsbytes Empfang/Senden
Die Koordinierungsbytes dienen als Schnittstelle zwischen Betriebssystem und Anwenderprogramm. Sie werden vom Betriebs-
system beim Anlauf nach Netzwiederkehr wie folgt gesetzt.
KBE
=
80 H
===>
Empfang erlaubt
KBS
=
00 H
2-25
