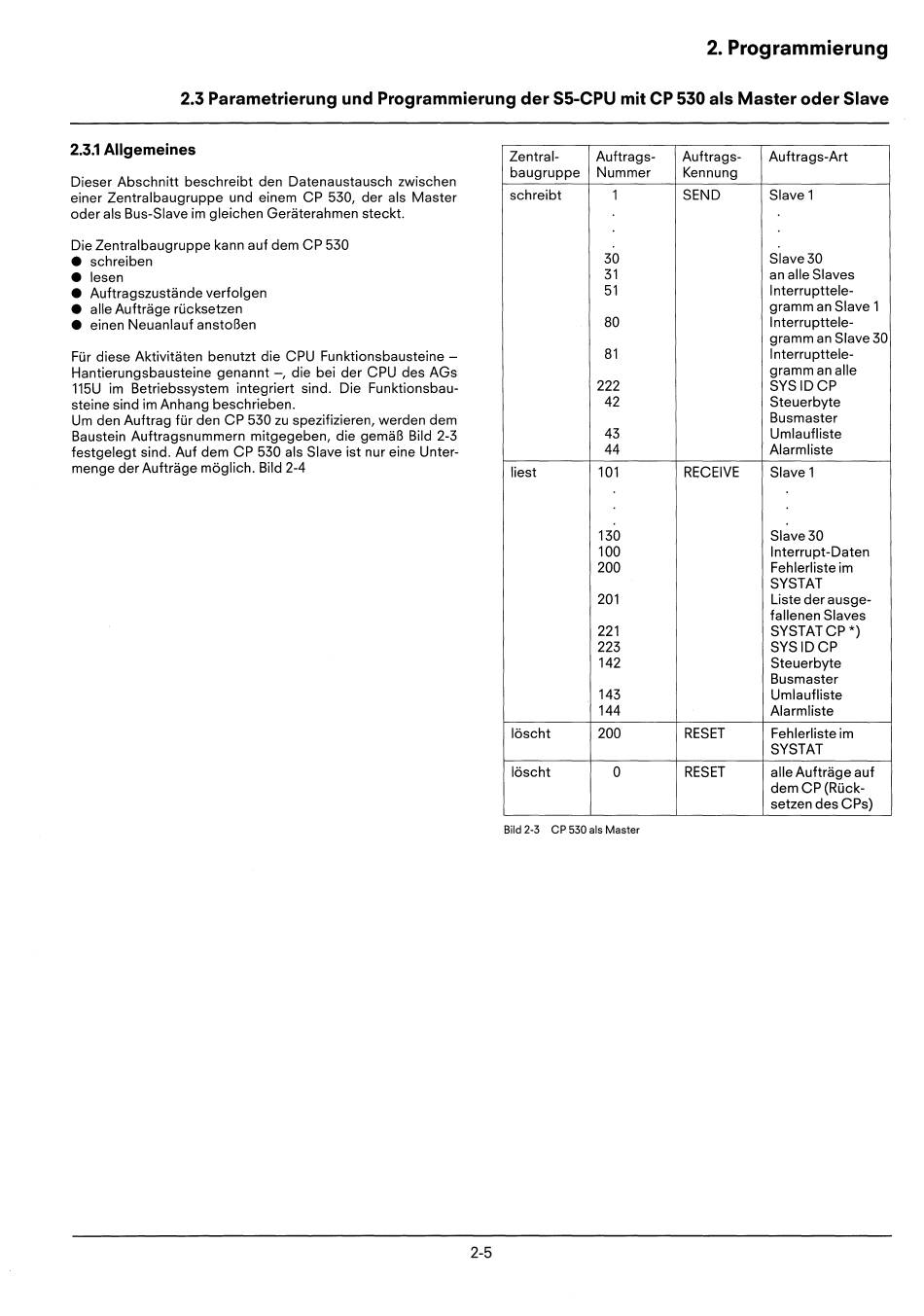

2. Programmierung
2.3 Parametrierung und Programmierung der S5-CPU mit CP 530 als Master oder Slave
2.3.1 Allgemeines
Dieser Abschnitt beschreibt den Datenaustausch zwischen
einer Zentralbaugruppe und einem CP 530, der als Master
oder als Bus-Slave im gleichen Geräterahmen steckt.
Die Zentralbaugruppe kann auf dem CP 530
schreiben
lesen
Auftragszustände verfolgen
alle Aufträge rücksetzen
einen Neuanlauf anstoßen
Für diese Aktivitäten benutzt die CPU Funktionsbausteine -
Hantierungsbausteine genannt -, die bei der CPU des AGs
115U im Betriebssystem integriert sind. Die Funktionsbau-
steine sind im Anhang beschrieben.
Um den Auftrag für den CP 530 zu spezifizieren, werden dem
Baustein Auftragsnummern mitgegeben, die gemäß Bild 2-3
festgelegt sind. Auf dem CP 530 als Slave ist nur eine Unter-
menge der Aufträge möglich. Bild 2-4
Zentral-
Auftrags-
Auftrags-
Auftrags-Art
baugruppe
Nummer
Kennung
schreibt
1
SEND
Slave 1
30
SIave30
31
an alle Slaves
51
Interru pttele-
gramm an Slave 1
80
Interrupttele-
gramm an Slave 30
81
Interru pttele-
gramm an alle
222
SYS IDCP
42
Steuerbyte
Busmaster
43
Umlaufliste
44
Alarmliste
liest
101
RECEIVE
Slave 1
130
Slave 30
100
Interrupt-Daten
200
Fehlerliste im
SYSTAT
201
Liste der ausge-
fallenen Slaves
221
SYSTATCP *)
223
SYSIDCP
142
Steuerbyte
Busmaster
143
Umlaufliste
144
Alarmliste
löscht
200
RESET
Fehlerliste im
SYSTAT
löscht
0
RESET
alle Aufträge auf
dem CP (Rück-
setzen des CPs)
Bild 2-3
CP 530 als Master
2-5
