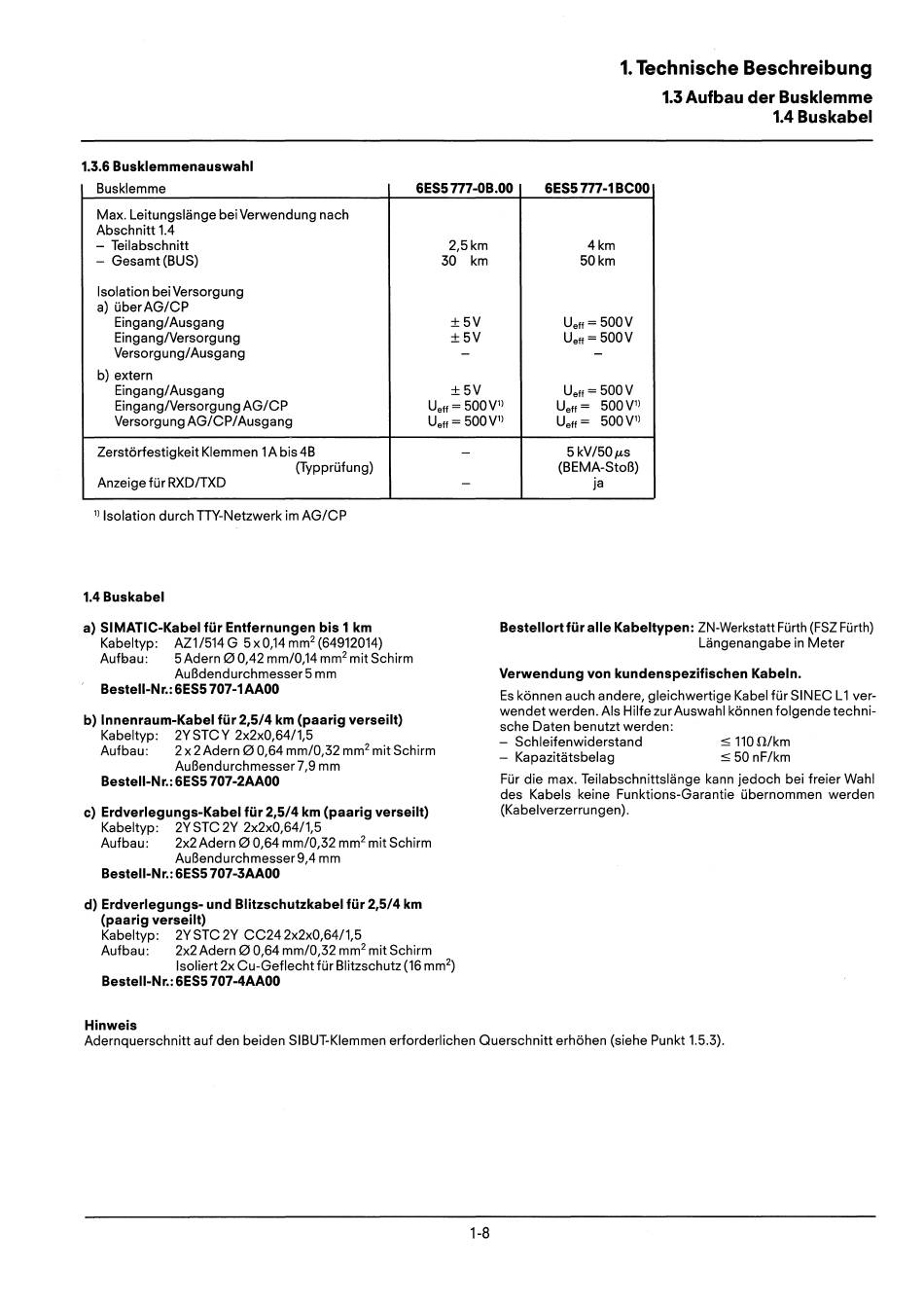

1. Technische Beschreibung
1.3 Aufbau der Busklemme
1.4 Buskabel
1.3.6 Busklemmenauswahl
Busklemme 6ES5777-0B.00 6ES5 777-1 BCOO
Max. Leitungslänge bei Verwendung nach
Abschnitt 1.4
- Teilabschnitt 2,5km 4km
- Gesamt (BUS) 30 km 50km
Isolation bei Versorgung
a) überAG/CP
Eingang/Ausgang ±5V
U
eff
=
500V
Eingang/Versorgung ±5V U
eff
=
500V
Versorgung/Ausgang -
-
b) extern
Eingang/Ausgang ±5V U
eff
=
500V
Eingang/Versorgung AG/CP
U
eff
=
500 V1)
U
eff
=
500V1)
Versorgung AG/CP/Ausgang
U
eff
=
500 V1)
U
eff
= 500V1)
Zerstörfestigkeit Klemmen 1Abis 4B
- 5
kV/50~s
(Typprüfung) (BEMA-Stoß)
Anzeige für RXD/TXD - ja
1) Isolation durch TTY-Netzwerk im AG/CP
1.4 Buskabel
a) SIMATIC-Kabel für Entfernungen bis 1 km
Kabeltyp: AZ1/514 G 5xO,14 mm
2
(64912014)
Aufbau: 5Adern 00,42 mm/0,14 mm
2
mit Schirm
Außdendurchmesser 5 mm
Bestell-Nr.: 6ES5 707-1 AAOO
b) Innenraum-Kabel für 2,5/4 km (paarig verseilt)
Kabeltyp: 2YSTCY 2x2xO,64/1,5
Aufbau: 2 x 2 Adern 00,64 mm/0,32 mm
2
mit Schirm
Außendurchmesser 7,9 mm
Bestell-Nr.: 6ES5 707-2AAOO
c) Erdverlegungs-Kabel für 2,5/4 km (paarig verseilt)
Kabeltyp: 2Y STC 2Y 2x2xO,64/1,5
Aufbau: 2x2Adern 0 0,64 mm/O,32 mm
2
mit Schirm
Außendurchmesser9,4 mm
Bestell-Nr.: 6ES5 707-3AAOO
d) Erdverlegungs- und Blitzschutzkabel für 2,5/4 km
(paarig verseilt)
Kabeltyp: 2Y STC 2Y CC242x2xO,64/1,5
Aufbau: 2x2 Adern 00,64 mm/O,32 mm
2
mit Schirm
Isoliert 2x Cu-Geflecht für Blitzschutz (16 mm
2
)
Bestell-Nr.: 6ES5 707-4AAOO
Bestellort für alle Kabeltypen: ZN-Werkstatt Fürth (FSZ Fürth)
Längenangabe in Meter
Verwendung von kundenspezifischen Kabeln.
Es können auch andere, gleichwertige Kabel für SINEC L1 ver-
wendet werden. Als Hilfe zur Auswahl können folgende techni-
sche Daten benutzt werden:
- Schleifenwiderstand
:5
110 O/km
- Kapazitätsbelag
:5
50 nF/km
Für die max. Teilabschnittslänge kann jedoch bei freier Wahl
des Kabels keine Funktions-Garantie übernommen werden
(Kabelverzerru ngen).
Hinweis
Adernquerschnitt auf den beiden SIBUT-Klemmen erforderlichen Querschnitt erhöhen (siehe Punkt 1.5.3).
1-8
