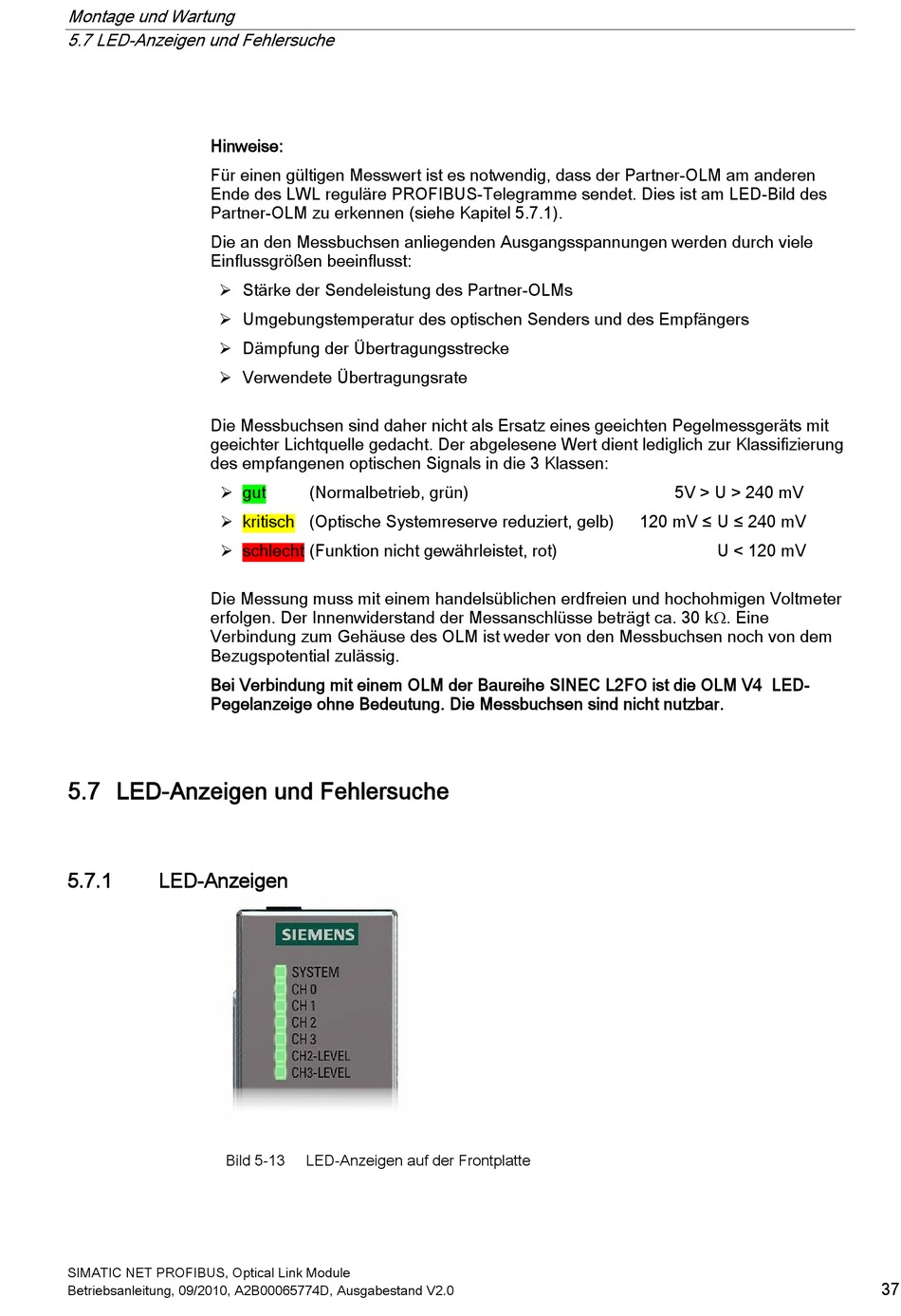

5.7 LED-Anzeigen und Fehlersuche
Hinweise:
Für einen gültigen Messwert ist es notwendig, dass der Partner-OLM am anderen
Ende des LWL reguläre PROFIBUS-Telegramme sendet. Dies ist am LED-Bild des
Partner-OLM zu erkennen (siehe Kapitel 5.7.1).
Die an den Messbuchsen anliegenden Ausgangsspannungen werden durch viele
Einflussgrößen beeinflusst:
Stärke der Sendeleistung des Partner-OLMs
Umgebungstemperatur des optischen Senders und des Empfängers
Dämpfung der Übertragungsstrecke
Verwendete Übertragungsrate
Die Messbuchsen sind daher nicht als Ersatz eines geeichten Pegelmessgeräts mit
geeichter Lichtquelle gedacht. Der abgelesene Wert dient lediglich zur Klassifizierung
des empfangenen optischen Signals in die 3 Klassen:
gut
kritisch (Optische Systemreserve reduziert, gelb)
schlecht (Funktion nicht gewährleistet, rot)
Die Messung muss mit einem handelsüblichen erdfreien und hochohmigen Voltmeter
erfolgen. Der Innenwiderstand der Messanschlüsse beträgt ca. 30 kΩ. Eine
Verbindung zum Gehäuse des OLM ist weder von den Messbuchsen noch von dem
Bezugspotential zulässig.
Bei Verbindung mit einem OLM der Baureihe SINEC L2FO ist die OLM V4 LED-
Pegelanzeige ohne Bedeutung. Die Messbuchsen sind nicht nutzbar.
5.7 LED-Anzeigen und Fehlersuche
5.7.1
LED-Anzeigen
Bild 5-13
SIMATIC NET PROFIBUS, Optical Link Module
Betriebsanleitung, 09/2010, A2B00065774D, Ausgabestand V2.0
(Normalbetrieb, grün)
LED-Anzeigen auf der Frontplatte
5V > U > 240 mV
120 mV ≤ U ≤ 240 mV
U < 120 mV
