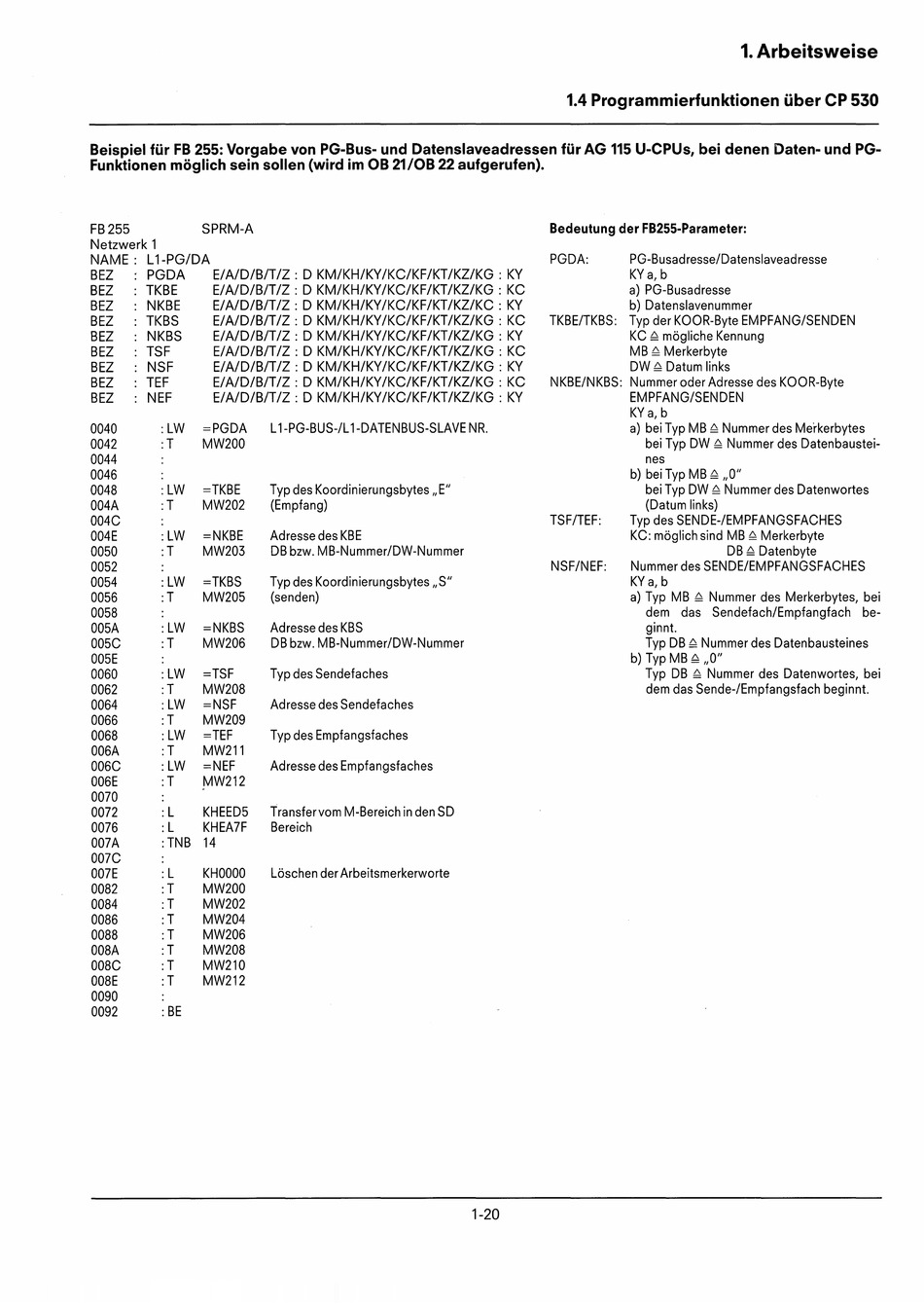

Siemens Simatic SiNEC L1 Betriebsanleitung Seite 43

1. Arbeitsweise
1.4 Programmierfunktionen über CP 530
Beispiel für FB 255: Vorgabe von PG-Bus- und Datenslaveadressen für AG 115 U-CPUs, bei denen Daten- und PG-
Funktionen möglich sein sollen (wird im OB 21/0B 22 aufgerufen).
FB255 SPRM-A
Netzwerk 1
NAME: L 1-PG/DA
BEl PGDA
E/A/D/B/T/l:
D KM/KH/KY/KC/KF/KT/Kl/KG : KY
BEl TKBE
E/A/D/B/T/l: D KM/KH/KY/KC/KF/KT/Kl/KG : KC
BEl
NKBE E/A/D/B/T/l: D KM/KH/KY/KC/KF/KT/Kl/KC : KY
BEl
TKBS E/A/D/B/T/l: D KM/KH/KY/KC/KF/KT/Kl/KG : KC
BEl NKBS
E/A/D/B/T/l:
D KM/KH/KY/KC/KF/KT/Kl/KG : KY
BEl TSF
E/A/D/B/T/l: D KM/KH/KY/KC/KF/KT/Kl/KG : KC
BEl NSF
E/A/D/B/T/l: D KM/KH/KY/KC/KF/KT/Kl/KG : KY
BEl TEF
E/A/D/B/T/l: D KM/KH/KY/KC/KF/KT/Kl/KG : KC
BEl NEF E/A/D/B/T/l: D KM/KH/KY/KC/KF/KT/Kl/KG : KY
0040 :LW =PGDA
L1-PG-BUS-/L1-DATENBUS-SLAVE NR.
0042 :T
MW200
0044
0046
0048 :LW =TKBE Typ des Koordinierungsbytes "E"
004A :T
MW202 (Empfang)
004C
004E :LW =NKBE Adresse des KBE
0050 :T MW203
DB bzw. MB-Nummer/DW-Nummer
0052
0054
:LW =TKBS Typ des Koordinierungsbytes "S"
0056 :T MW205 (senden)
0058
005A :LW
=NKBS Adresse des KBS
005C
:T MW206 DB bzw. MB-Nummer/DW-Nummer
005E
0060 :LW =TSF
Typ des Sendefaches
0062 :T
MW208
0064
:LW =NSF Adresse des Sendefaches
0066 :T MW209
0068 :LW =TEF Typ des Empfangsfaches
006A :T MW211
006C
:LW =NEF Adresse des Empfangsfaches
006E :T MW212
0070
0072 :L KHEED5
Transfervom M-Bereich in den SD
0076
:L KHEA7F Bereich
007A :TNB 14
007C
007E :L KHOOOO
Löschen der Arbeitsmerkerworte
0082
:T MW200
0084 :T MW202
0086 :T MW204
0088 :T MW206
008A
:T MW208
008C :T MW210
008E :T MW212
0090
0092
: BE
Bedeutung der FB255-Parameter:
PGDA: PG-Busadresse/Datenslaveadresse
KYa, b
a) PG-Busadresse
b) Datenslavenummer
TKBE/TKBS: Typ der KOOR-Byte EMPFANG/SENDEN
KC ~ mögliche Kennung
MB ~ Merkerbyte
DW ~ Datum links
NKBE/NKBS: Nummer oder Adresse des KOOR-Byte
EMPFANG/SENDEN
KYa, b
a) bei Typ MB ~ Nummer des Me"rkerbytes
bei Typ DW ~ Nummer des Datenbaustei-
nes
b) bei Typ MB ~ ,,0"
bei Typ DW ~ Nummer des Datenwortes
(Datum links)
TSF/TEF: Typ des SENDE-/EMPFANGSFACHES
KC: möglich sind MB
~
Merkerbyte
DB ~ Datenbyte
NSF/NEF: Nummer des SENDE/EMPFANGSFACHES
KYa, b
a) Typ MB
~
Nummer des Merkerbytes, bei
dem das Sendefach/Empfangfach be-
ginnt.
Typ DB
~
Nummer des Datenbausteines
b) Typ MB
~
,,0"
Typ DB ~ Nummer des Datenwortes, bei
dem das Sende-/Empfangsfach beginnt.
1-20
