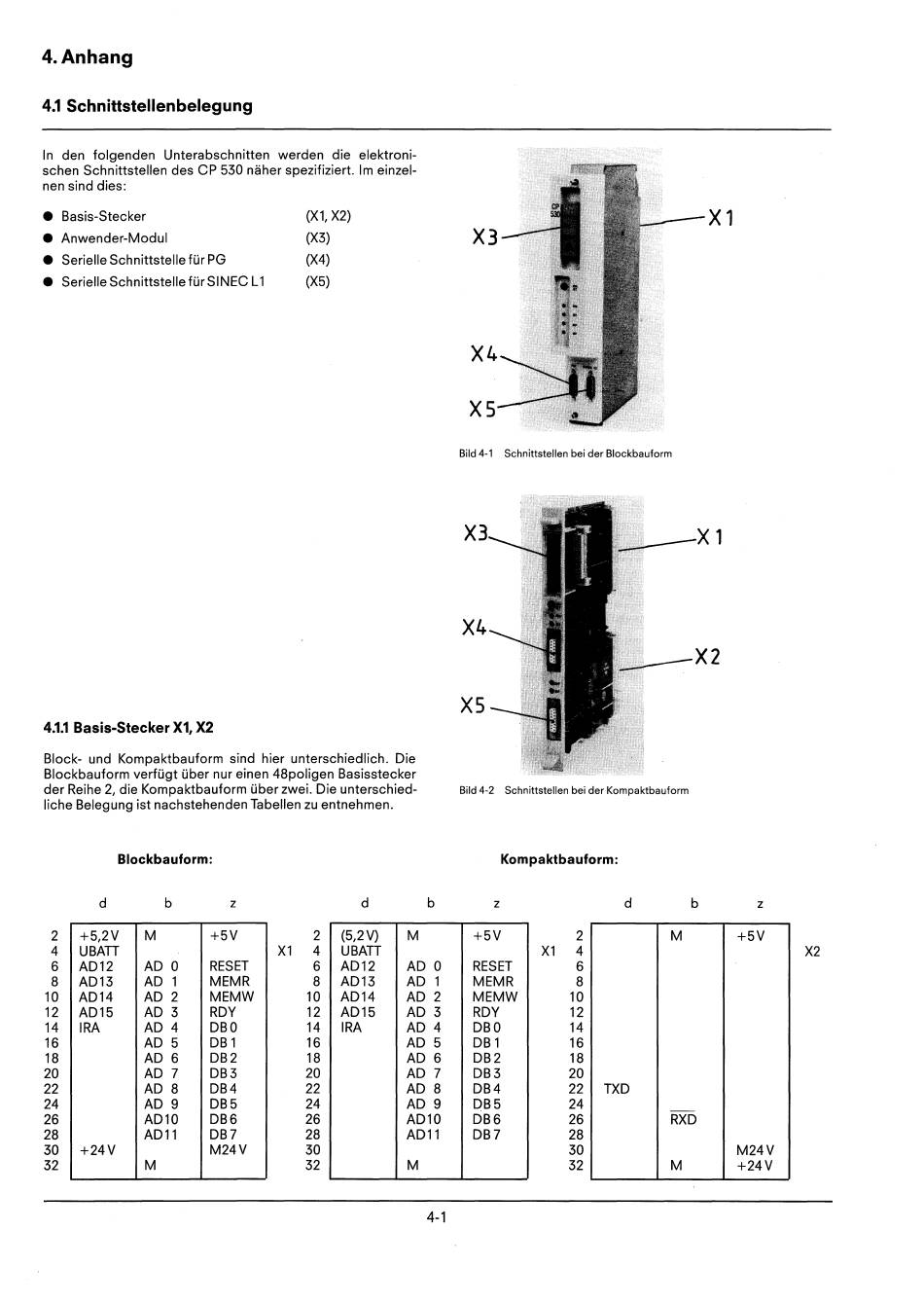

4.Anhang
4.1 Schnittstellenbelegung
In den folgenden Unterabschnitten werden die elektroni-
schen Schnittstellen des CP 530 näher spezifiziert. Im einzel-
nen sind dies:
• Basis-Stecker
• Anwender-Modul
• Serielle Schnittstelle für PG
• Serielle Schnittstelle für SINEC L1
(X1, X2)
(X3)
(X4)
(X5)
X3
X4
xs
Bild 4-1 Schnittstellen bei der Blockbauform
X1
4.1.1 Basis-Stecker X1, X2
Block- und Kompaktbauform sind hier unterschiedlich. Die
Blockbauform verfügt über nur einen 48poligen Basisstecker
der Reihe 2, die Kompaktbauform über zwei. Die unterschied-
liche Belegung ist nachstehenden Tabellen zu entnehmen.
Blockbauform:
X3
1
X4
xs
Bild 4-2 Schnittstellen bei der Kompaktbauform
Kompaktbauform:
d b
z
d b
z
d b
z
2
4
6
8
10
12
14
16
18
20
22
24
26
28
30
32
+5,2V
M +5V
UBATT
AD12 AD 0
RESET
AD13 AD 1 MEMR
AD14 AD 2 MEMW
AD15 AD 3 RDY
IRA
AD 4 DBO
AD 5 DB1
AD 6 DB2
AD 7
DB3
AD 8 DB4
AD 9 DB5
AD10
DB6
AD11 DB7
+24V
M24V
M
2
X1
4
6
8
10
12
14
16
18
20
22
24
26
28
30
32
(5,2 V) M +5V
UBATT
AD12
AD 0 RESET
AD13 AD 1 MEMR
AD14 AD 2 MEMW
AD15 AD 3 RDY
IRA AD 4 DBO
AD 5 DB1
AD 6 DB2
AD 7
DB3
AD 8 DB4
AD
9
OB5
AD10 DB6
AD11 DB7
M
4-1
2
X1 4
6
8
10
12
14
16
18
20
22
24
26
28
30
32
M
+5V
TXD
-
RXD
M24V
M +24V
X2
