3. Bedienung und Ablauf des COM 530
3.71e5t und Inbetriebnahme

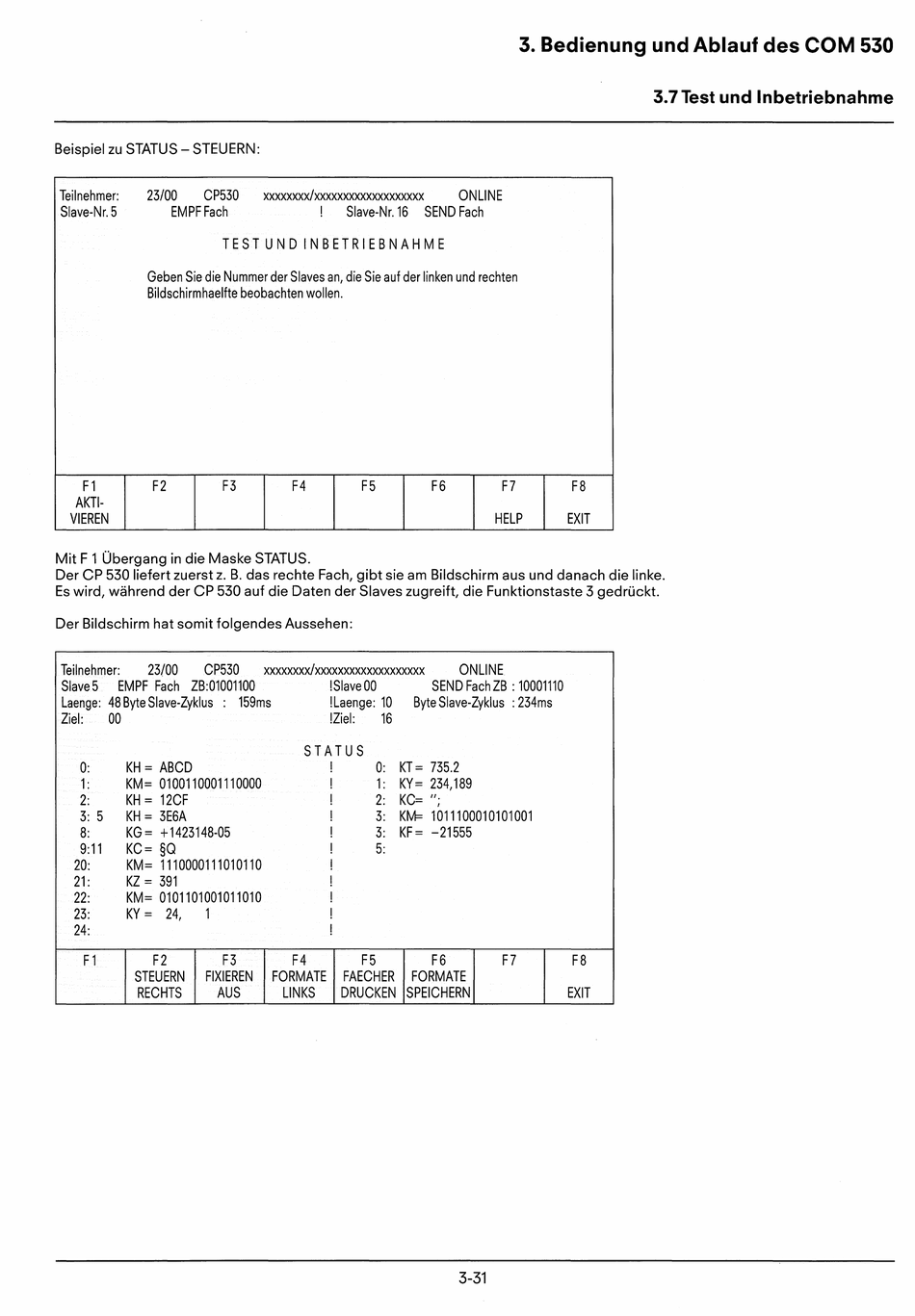

Beispiel zu STATUS - STEUERN:
Teilnehmer: 23/00 CP530 xxxxxxxx/xxxxxxxxxxxxxxxxxxx ONLINE
Slave~Nr. 5 EMPF Fach ! Slave~Nr. 16 SEND Fach
TEST UND INBETRIEBNAHME
Geben Sie die Nummer der Slaves an, die Sie auf der linken und rechten
Bildschirmhaelfte beobachten wollen.
F1
AKTI~
VIEREN
F2 F3 F4 F5 F6 F7
HELP
F8
EXIT
Mit F 1 Übergang in die Maske STATUS.
Der CP 530 liefert zuerst z. B. das rechte Fach, gibt sie am Bildschirm aus und danach die linke.
Es wird, während der CP 530 auf die Daten der Slaves zugreift, die Funktionstaste 3 gedrückt.
Der Bildschirm hat somit folgendes Aussehen:
Teilnehmer: 23/00 CP530 xxxxxxxx/xxxxxxxxxxxxxxxxxxx ONUNE
Slave 5 EMPF Fach ZB:01001100 !Slave 00 SEND Fach ZB : 10001110
Laenge: 48 Byte
Slave~Zyklus
159ms !Laenge: 10 Byte
Slave~Zyklus
: 234ms
Ziel: 00 !Ziel: 16
0:
3: 5
8:
9:11
20:
21:
22:
23:
24:
KH = ABCD
KM= 0100110001110000
KH = 12CF
KH = 3E6A
KG = +1423148~05
KC= §Q
KM= 1110000111010110
KZ = 391
KM= 0101101001011010
KY
=
24, 1
STATUS
!
!
0: KT = 735.2
1: KY = 234,189
2: KC=";
3: KM= 1011100010101001
3: KF = -21555
5:
F1 F2
STEUERN
RECHTS
F3
FIXIEREN
AUS
F4 F5 F6
FORMATE FAECHER FORMATE
LINKS DRUCKEN SPEICHERN
3-31
F7 F8
EXIT
