3. Bedienung und Ablauf des COM 530

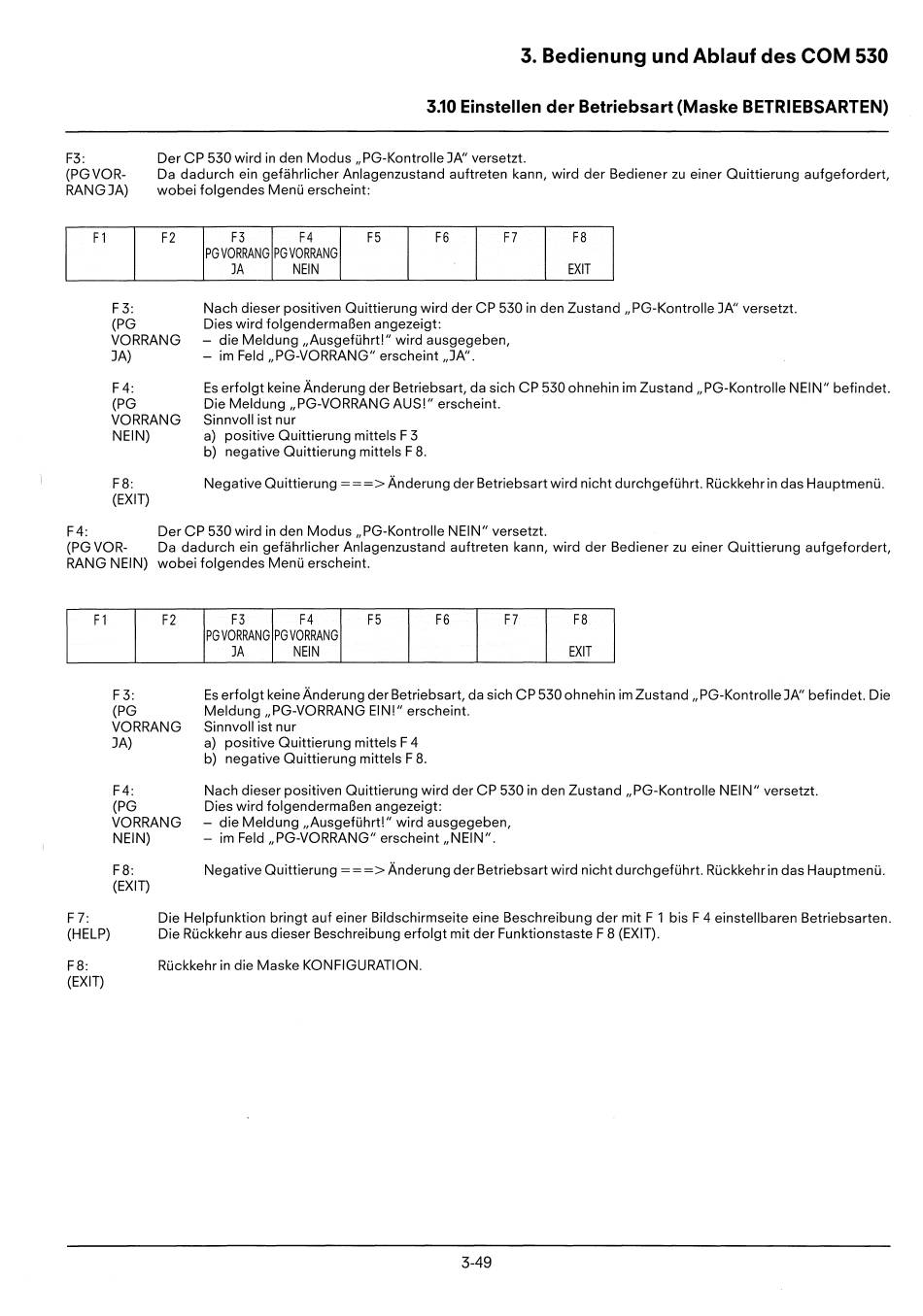

3.10 Einstellen der Betriebsart (Maske BETRIEBSARTEN)
F3:
(PGVOR-
RANGJA)
Der CP 530 wird in den Modus "PG-Kontrolle JA" versetzt.
Da dadurch ein gefährlicher Anlagenzustand auftreten kann, wird der Bediener zu einer Quittierung aufgefordert,
wobei folgendes Menü erscheint:
F1 F2 F3 F4 F5 F6
F7
FB
PGVORRANG PGVORRANG
JA
NEIN EXIT
F 3:
(PG
VORRANG
JA)
F4:
(PG
VORRANG
NEIN)
F8:
(EXIT)
Nach dieser positiven Quittierung wird der CP 530 in den Zustand" PG-Kontrolle JA" versetzt.
Dies wird folgendermaßen angezeigt:
- die Meldung "Ausgeführt!" wird ausgegeben,
- im Feld "PG-VORRANG" erscheint "JA".
Es erfolgt keine Änderung der Betriebsart, da sich CP 530 ohnehin im Zustand "PG-Kontrolle NEIN" befindet.
Die Meldung "PG-VORRANG AUS!" erscheint.
Sinnvoll ist nur
a) positive Quittierung mittels F 3
b) negative Quittierung mittels F
8.
Negative Quittierung
= = =>
Änderung der Betriebsart wird nicht durchgeführt. Rückkehr in das Hauptmenü.
F4: Der CP 530 wird in den Modus "PG-Kontrolle NEIN" versetzt.
(PG VOR- Da dadurch ein gefährlicher Anlagenzustand auftreten kann, wird der Bediener zu einer Quittierung aufgefordert,
RANG NEIN) wobei folgendes Menü erscheint.
F1 F2 F3
F4
F5 P6
F7
FB
PGVORRANG PGVORRANG
JA NEIN EXIT
F 3:
(PG
VORRANG
JA)
F4:
(PG
VORRANG
NEIN)
F8:
(EXIT)
Es erfolgt keine Änderung der Betriebsart, da sich CP 530 ohnehin im Zustand" PG-Kontrolle JA" befindet. Die
Meldung "PG-VORRANG EIN!" erscheint.
Sinnvoll ist nur
a) positive Quittierung mittels F 4
b) negative Quittierung mittels F 8.
Nach dieser positiven Quittierung wird der CP 530 in den Zustand "PG-Kontrolle NEIN" versetzt.
Dies wird folgendermaßen angezeigt:
- die Meldung "Ausgeführt!" wird ausgegeben,
- im Feld "PG-VORRANG" erscheint "NEIN".
Negative Quittierung
= = =>
Änderung der Betriebsart wird nicht durchgeführt. Rückkehr in das Hauptmenü.
F7:
(HELP)
F8:
(EXIT)
Die Helpfunktion bringt auf einer Bildschirmseite eine Beschreibung der mit F 1 bis F 4 einstellbaren Betriebsarten.
Die Rückkehr aus dieser Beschreibung erfolgt mit der Funktionstaste F 8 (EXIT).
Rückkehr in die Maske KONFIGURATION.
3-49
