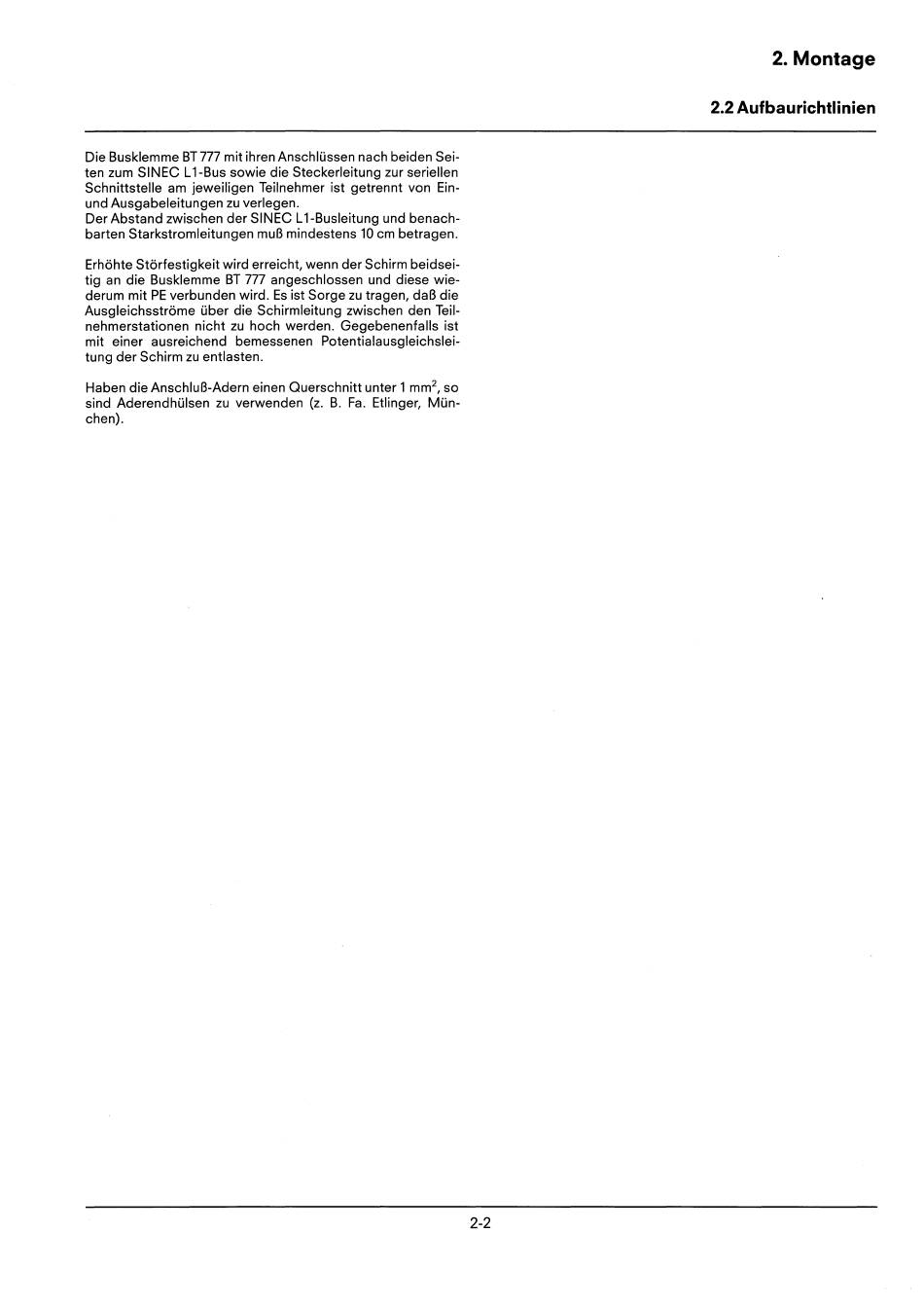

Die Busklemme BT 777 mit ihren Anschlüssen nach beiden Sei-
ten zum SINEC L1-Bus sowie die Steckerleitung zur seriellen
Schnittstelle am jeweiligen Teilnehmer ist getrennt von Ein-
und Ausgabeleitungen zu verlegen.
Der Abstand zwischen der SINEC L1-Busleitung und benach-
barten Starkstromleitungen muß mindestens 10 cm betragen.
Erhöhte Störfestigkeit wird erreicht, wenn der Schirm beidsei-
tig an die Busklemme BT 777 angeschlossen und diese wie-
derum mit PE verbunden wird. Es ist Sorge zu tragen, daß die
Ausgleichsströme über die Schirmleitung zwischen den Teil-
nehmerstationen nicht zu hoch werden. Gegebenenfalls ist
mit einer ausreichend bemessenen Potentialausgleichslei-
tung der Schirm zu entlasten.
Haben die Anschluß-Adern einen Querschnitt unter 1 mm
2
,
so
sind Aderendhülsen zu verwenden (z. B. Fa. Etlinger, Mün-
chen).
2-2
2. Montage
2.2 Aufbaurichtlinien
