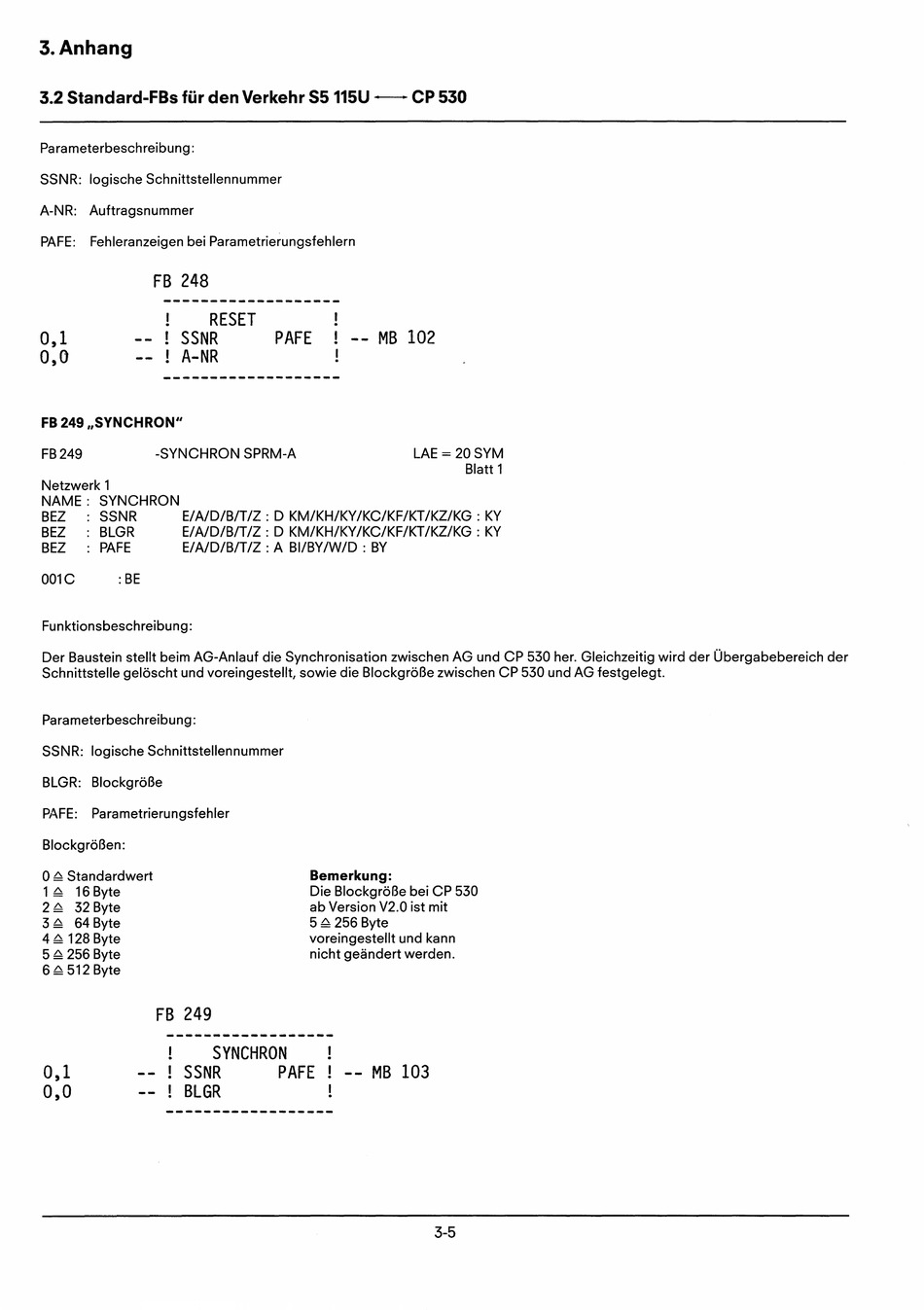

3. Anhang
3.2 5tandard-FBs für den Verkehr 55 115U - CP 530
Parameterbeschreibung :
SSNR: logische Schnittstellennummer
A-NR: Auftragsnummer
PAFE: Fehleranzeigen bei Parametrierungsfehlern
FB 248
0,1
0,0
!
RESET
!
SSNR PAFE
!
A-NR
-- MB 102
FB 249 "SYNCHRON"
FB249
-SYNCHRON SPRM-A LAE = 20SYM
Blatt 1
Netzwerk 1
NAME: SYNCHRON
BEl SSNR E/A/D/B/T/Z: D KM/KH/KY/KC/KF/KT/Kl/KG : KY
BEl BLGR E/A/D/B/T/Z: D KM/KH/KY/KC/KF/KT/KZ/KG : KY
BEl PAFE E/A/D/B/T/Z : A BI/BY/W/D : BY
001C :BE
Funktionsbeschreibung :
Der Baustein stellt beim AG-Anlauf die Synchronisation zwischen AG und CP 530 her. Gleichzeitig wird der Übergabebereich der
Schnittstelle gelöscht und voreingestellt, sowie die Blockgröße zwischen CP 530 und AG festgelegt.
Parameterbeschreibung :
SSNR: logische Schnittstellennummer
BLGR: Blockgröße
PAFE: Parametrierungsfehler
Blockgrößen:
o
~
Standardwert
1
~
16 Byte
2 ~ 32 Byte
3 ~ 64 Byte
4 ~ 128 Byte
5 ~ 256 Byte
6 ~ 512 Byte
0,1
0,0
Bemerkung:
Die Blockgröße bei CP 530
ab Version V2.0 ist mit
5
~
256 Byte
voreingestellt und kann
nicht geändert werden.
FB 249
!
SYNCHRON
!
!
SSNR PAFE
! --
MB 103
! BLGR !
3-5
