1. Arbeitsweise
1.4 Programmierfunktionen über CP 530
KONFIGURATION Nr. 4 PG- und Datenbus mit S5-150U und S5-135U
L 1-PG-BUS
L1-Datenbus
Master CP 530
SLAVE 1
SLAVE 2
1
Gateway
1
Gateway
Gateway
• • •
150U
5
CP CP K R R CP
CP
R
CP
CP
CPU
1
530 530
0
Prolo PrOlo 530 530 PrOlo 530 530
1
0
PG R PG PG
L1 L1 L1 L1 L1 L1
Verb.-Kabel
I
Verb.-Kabel -
I
PG 685
MUX

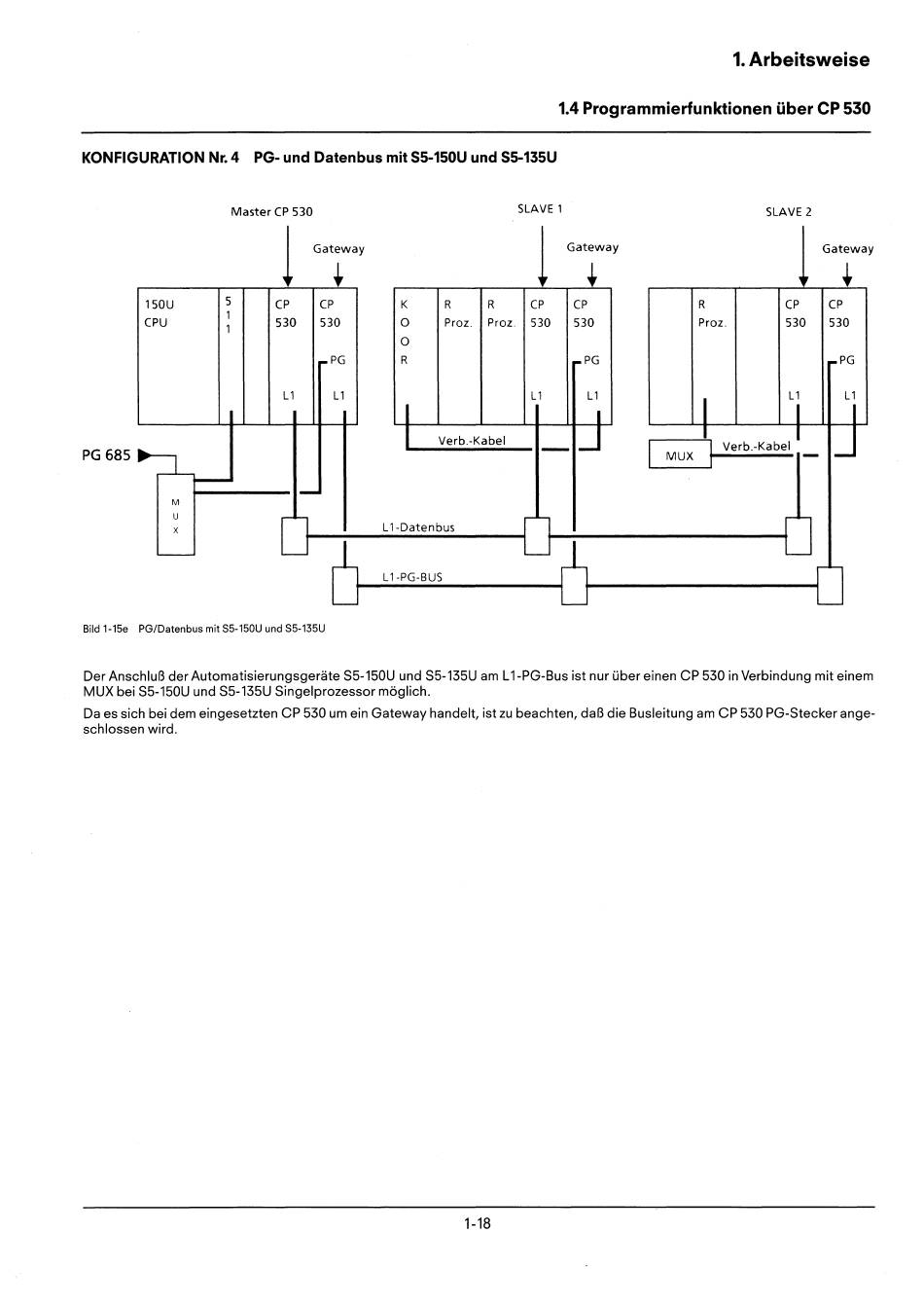

Bild 1-15e PG/Datenbus mit S5-150U und S5-135U
Der Anschluß der Automatisierungsgeräte S5-150U und S5-135U am L1-PG-Bus ist nur über einen CP 530 in Verbindung mit einem
MUX bei S5-150U und S5-135U Singelprozessor möglich.
Da es sich bei dem eingesetzten CP 530 um ein Gateway handelt, ist zu beachten, daß die Busleitung am CP 530 PG-Stecker ange-
schlossen wird.
1-18
