3. Inbetriebnahme und Fehlersuche
3.4 Schnittstellenbeobachtung
Als Zusatzdiagnosemittelläßt sich das PG 675 mit Hilfe eines
Adapters zwischen CP/CPU und Busklemme einschleifen und
kann dann mit dem Software-Paket "FOX-PG" den Bus auf
Zeichenebene (ASCII) beobachten und den Verkehr aufzeich-
nen.
- - -......BT .....- - - - - - - - -......
Slave
k
5chnittstellenadapter
für FOX - PG
Slave
n
Slave
m
S 041

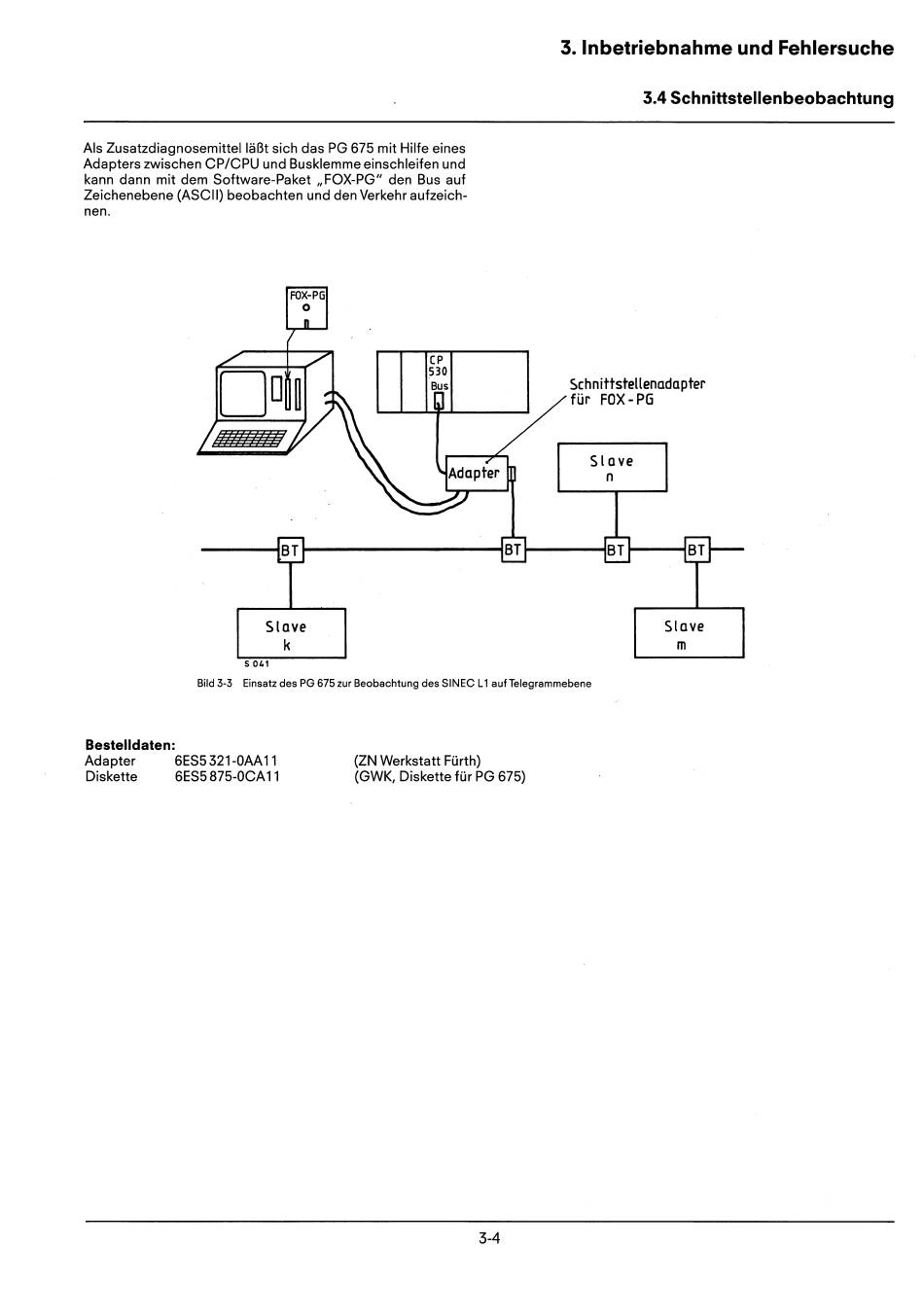

Bild 3-3 Einsatz des PG 675 zur Beobachtung des SINEC L1 aufTelegrammebene
Bestelldaten:
Adapter 6ES5 321-0AA11
Diskette 6ES5 875-0CA11
(ZN Werkstatt Fürth)
(GWK, Diskette für PG 675)
3-4
