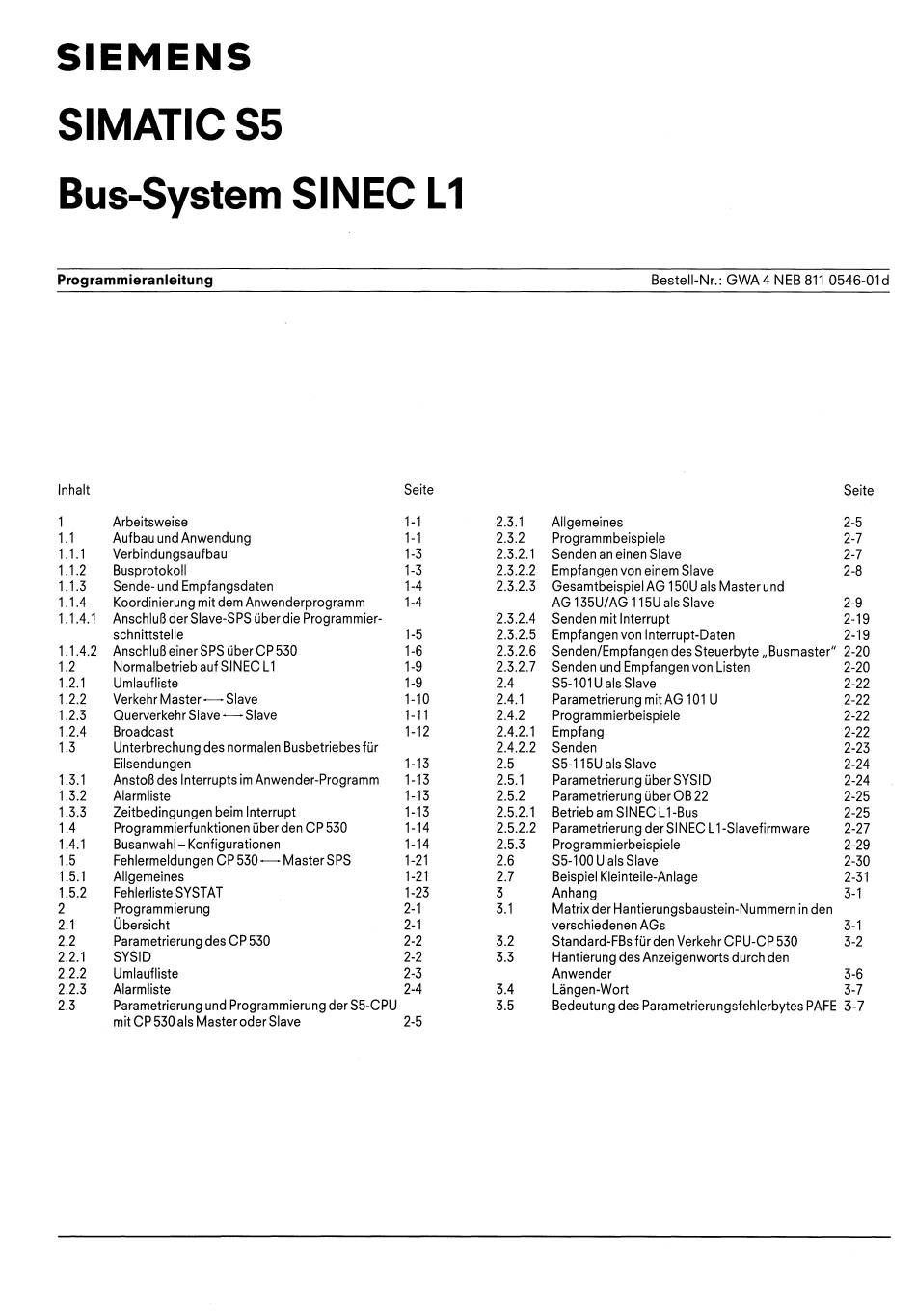

SIEMENS
SIMATICS5
Bus-System SINEC L1
Programmieranleitung Bestell-Nr.:
GWA 4
NEB
811 0546-01
d
Inhalt Seite
Seite
1 Arbeitsweise 1-1 2.3.1 Allgemeines 2-5
1.1
Aufbau und Anwendung 1-1
2.3.2 Programmbeispiele 2-7
1.1.1 Verbindungsaufbau 1-3 2.3.2.1 Senden an einen Slave
2-7
1.1.2 Busprotokoll 1-3 2.3.2.2 Empfangen von einem Slave 2-8
1.1.3 Sende- und Empfangsdaten
1-4
2.3.2.3 Gesamtbeispiel AG 150U als Master und
1.1.4 Koordinierung mit dem Anwenderprogramm 1-4 AG 135U/AG 115U als Slave
2-9
1.1.4.1 Anschluß der Slave-SPS über die Programmier- 2.3.2.4 Senden mit Interrupt 2-19
schnittstelle 1-5 2.3.2.5 Empfangen von Interrupt-Daten 2-19
1.1.4.2 Anschluß einer SPS über CP 530 1-6
2.3.2.6 Senden/Empfangen des Steuerbyte "Busmaster" 2-20
1.2 Normalbetrieb auf SINEC L1 1-9 2.3.2.7 Senden und Empfangen von Listen
2-20
1.2.1 Umlaufliste 1-9 2.4 S5-1 01 Uals Slave 2-22
1.2.2
Verkehr Master- Slave 1-10
2.4.1 Parametrierung mit AG 101 U 2-22
1.2.3 Querverkehr Slave - Slave 1-11 2.4.2
Programmierbeispiele 2-22
1.2.4 Broadcast 1-12 2.4.2.1 Empfang
2-22
1.3 Unterbrechung des normalen Busbetriebes für 2.4.2.2 Senden 2-23
Eilsendungen
1-13
2.5 S5-115U als Slave 2-24
1.3.1 Anstoß des Interrupts im Anwender-Programm 1-13 2.5.1 Parametrierung über SYSID
2-24
1.3.2 Alarmliste 1-13 2.5.2 Parametrierung über OB 22 2-25
1.3.3
Zeitbedingungen beim Interrupt 1-13
2.5.2.1 Betrieb am SINEC L1-Bus 2-25
1.4 Programmierfunktionen über den CP 530 1-14 2.5.2.2
Parametrierung der SINEC L1-Slavefirmware 2-27
1.4.1 Busanwahl- Konfigurationen 1-14 2.5.3 Programmierbeispiele
2-29
1.5 Fehlermeldungen CP 530 - Master SPS
1-21
2.6 S5-1 00 Uals Slave 2-30
1.5.1 Allgemeines 1-21 2.7
Beispiel Kleinteile-Anlage 2-31
1.5.2 Fehlerliste SYSTAT 1-23 3 Anhang
3-1
2 Programmierung 2-1 3.1 Matrix der Hantierungsbaustein-Nummern in den
2.1 Übersicht
2-1
verschiedenen AGs 3-1
2.2 Parametrierung des CP 530 2-2 3.2
Standard-FBs für den Verkehr CPU-CP 530 3-2
2.2.1 SYSID 2-2 3.3 Hantierung des Anzeigenworts durch den
2.2.2 Umlaufliste 2-3 Anwender 3-6
2.2.3 Alarmliste 2-4
3.4
Längen-Wort
3-7
2.3 Parametrierung und Programmierung der S5-CPU 3.5 Bedeutung des Parametrierungsfehlerbytes PAFE 3-7
mit CP 530 als Master oder Slave 2-5
