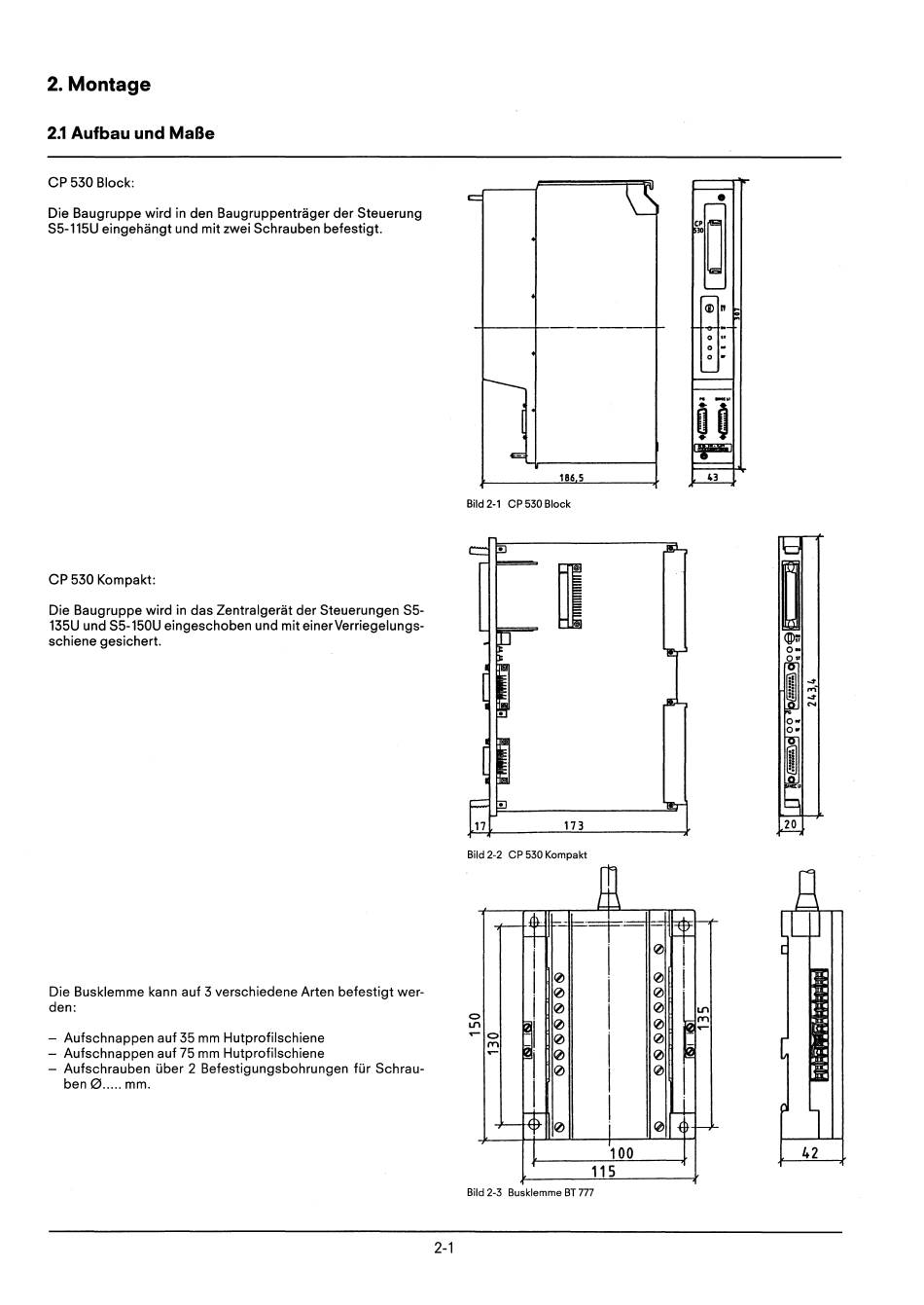

2. Montage
2.1 Aufbau und Maße
CP 530 Block:
Die Baugruppe wird in den Baugruppenträger der Steuerung
S5-115U eingehängt und mit zwei Schrauben befestigt.
-+-----+--_. _ _. -
186 5
Bild 2-1 CP 530 Block
•
(PD
30
o
I '
o
MI
o •
43
CP 530 Kompakt:
Die Baugruppe wird in das Zentralgerät der Steuerungen S5-
135U und S5-150U eingeschoben und mit einerVerriegelungs-
schiene gesichert.
173
Die Busklemme kann auf 3 verschiedene Arten befestigt wer-
den:
- Aufschnappen auf 35 mm Hutprofilschiene
- Aufschnappen auf 75 mm Hutprofilschiene
- Aufschrauben über 2 Befestigungsbohrungen für Schrau-
ben
0 .....
mm.
2-1
Bild 2-2 CP 530 Kompakt
100
115
Bild 2-3 Busklemme BT 777
42
