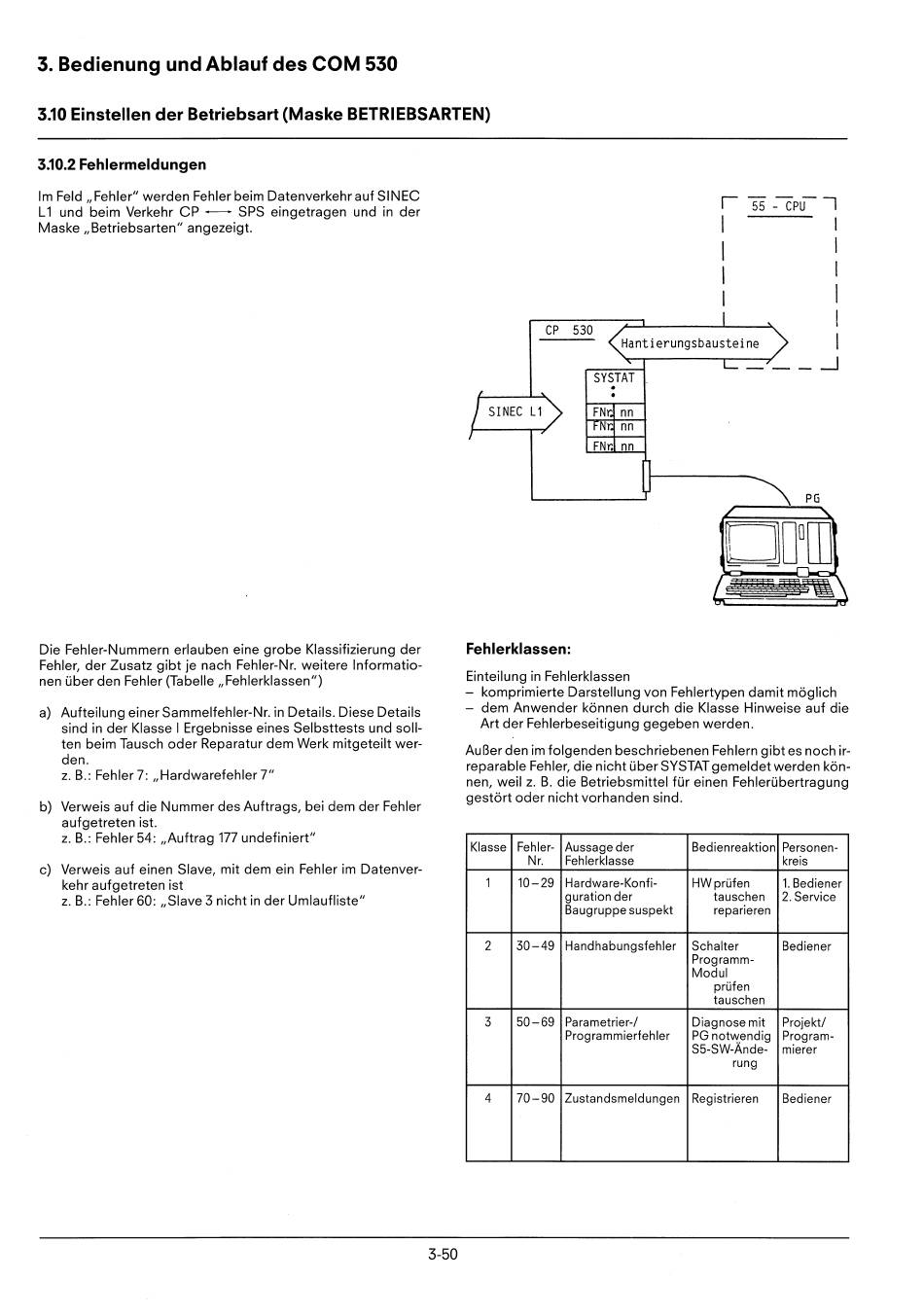

3. Bedienung und Ablauf des COM 530
3.10 Einstellen der Betriebsart (Maske BETRIEBSARTEN)
3.10.2 Fehlermeldungen
Im Feld" Fehler" werden Fehler beim Datenverkehr auf SINEC
L1 und beim Verkehr CP - - SPS eingetragen und in der
Maske "Betriebsarten" angezeigt.
CP 530
I
55 -CPUI
I
I
I
I
I
I
I
I
I
Hantierungsbausteine
I
---I
SYSTAT
FNr. nn
N-r. nn
FNr.
nn
Die Fehler-Nummern erlauben eine grobe Klassifizierung der
Fehler, der Zusatz gibt je nach Fehler-Nr. weitere Informatio-
nen über den Fehler (Tabelle "Fehlerklassen")
a) Aufteilung einer Sammelfehler-Nr. in Details. Diese Details
sind in der Klasse I Ergebnisse eines Selbsttests und soll-
ten beim Tausch oder Reparatur dem Werk mitgeteilt wer-
den.
z. B.: Fehler 7: "Hardwarefehler 7"
b) Verweis auf die Nummer des Auftrags, bei dem der Fehler
aufgetreten ist.
z. B.: Fehler 54: "Auftrag 177 undefiniert"
c) Verweis auf einen Slave, mit dem ein Fehler im Datenver-
kehr aufgetreten ist
z. B.: Fehler 60: "Slave 3 nicht in der Umlaufliste"
3-50
Fehlerklassen:
Einteilung in Fehlerklassen
- komprimierte Darstellung von Fehlertypen damit möglich
- dem Anwender können durch die Klasse Hinweise auf die
Art der Fehlerbeseitigung gegeben werden.
Außer den im folgenden beschriebenen Fehlern gibt es noch ir-
reparable Fehler, die nicht über SYSTAT gemeldet werden kön-
nen, weil z. B. die Betriebsmittel für einen Fehlerübertragung
gestört oder nicht vorhanden sind.
Klasse Fehler- Aussage der Bedienreaktion Personen-
Nr. Fehlerklasse kreis
1 10-29 Hardware-Konfi- HWprüfen 1. Bediener
guration der tauschen 2. Service
Baugruppe suspekt reparieren
2
30-49 Handhabungsfehler
Schalter Bediener
Programm-
Modul
prüfen
tauschen
3 50-69 Parametrier-/ Diagnose mit Projekt/
Programmierfehler PG not\fl{.endig Program-
S5-SW-Ande-
mierer
rung
4 70-90 Zustandsmeldungen Reg istrieren Bediener
