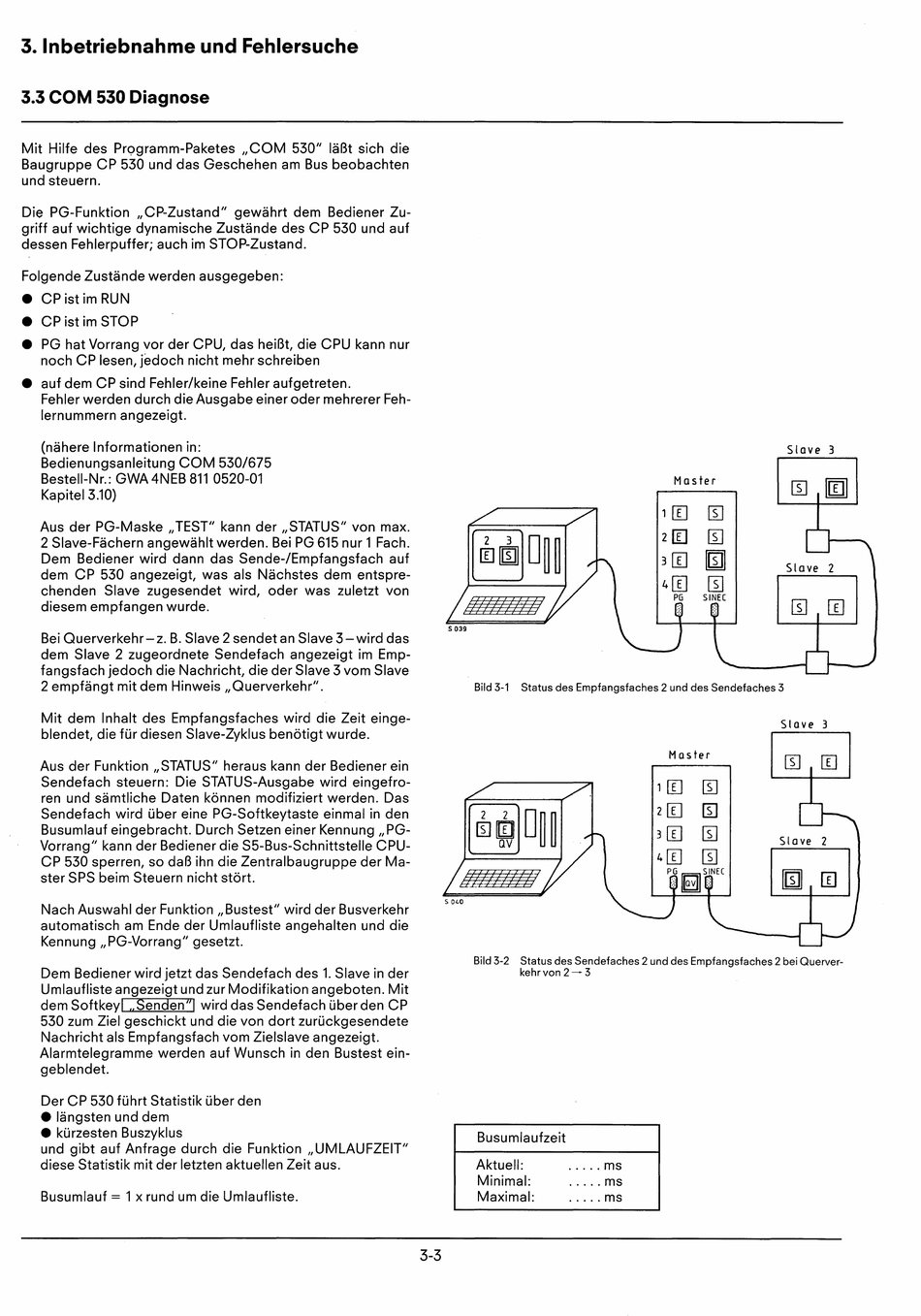

3. Inbetriebnahme und Fehlersuche
3.3 COM 530 Diagnose
Mit Hilfe des Programm-Paketes "COM 530" läßt sich die
Baugruppe CP 530 und das Geschehen am Bus beobachten
und steuern.
Die PG-Funktion "CP-Zustand" gewährt dem Bediener Zu-
griff auf wichtige dynamische Zustände des CP 530 und auf
dessen Fehlerpuffer; auch im STOP-Zustand.
Folgende Zustände werden ausgegeben:
• CP ist im RUN
• CP ist im STOP
• PG hat Vorrang vor der CPU, das heißt, die CPU kann nur
noch CP lesen, jedoch nicht mehr schreiben
• auf dem CP sind Fehler/keine Fehler aufgetreten.
Fehler werden durch die Ausgabe einer oder mehrerer Feh-
lernummern angezeigt.
Bild 3-1 Status des Empfangsfaches 2 und des Sendefaches 3
Slave 3
Mo s te r
S 039
Bei Querverkehr-z. B. Slave 2 sendet an Slave 3-wird das
dem Slave 2 zugeordnete Sendefach angezeigt im Emp-
fangsfach jedoch die Nachricht, die der Slave 3 vom Slave
2 empfängt mit dem Hinweis "Querverkehr".
Aus der PG-Maske "TEST" kann der "STATUS" von max.
2 Slave-Fächern angewählt werden. Bei PG 615 nur 1 Fach.
Dem Bediener wird dann das Sende-/Empfangsfach auf
dem CP 530 angezeigt, was als Nächstes dem entspre-
chenden Slave zugesendet wird, oder was zuletzt von
diesem empfangen wurde.
(nähere Informationen in:
Bedienungsanleitung COM 530/675
Bestell-Nr.: GWA 4NEB 811 0520-01
Kapitel 3.10)
Mit dem Inhalt des Empfangsfaches wird die Zeit einge-
blendet, die für diesen Slave-Zyklus benötigt wurde.
Aus der Funktion "STATUS" heraus kann der Bediener ein
Sendefach steuern: Die STATUS-Ausgabe wird eingefro-
ren und sämtliche Daten können modifiziert werden. Das
Sendefach wird über eine PG-Softkeytaste einmal in den
Busumlauf eingebracht. Durch Setzen einer Kennung" PG-
Vorrang" kann der Bediener die S5-Bus-Schnittstelle CPU-
CP 530 sperren, so daß ihn die Zentralbaugruppe der Ma-
ster SPS beim Steuern nicht stört.
Nach Auswahl der Funktion "Bustest" wird der Busverkehr
automatisch am Ende der Umlaufliste angehalten und die
Kennung "PG-Vorrang" gesetzt.
Slave 3
~D~~
lJjjjjjjjjf
501.0
Dem Bediener wird jetzt das Sendefach des 1. Slave in der
Umlaufliste angezeigt und zur Modifikation angeboten. Mit
dem Softkeyl "Senden}}1 wird das Sendefach über den CP
530 zum Ziel geschickt und die von dort zurückgesendete
Nachricht als Empfangsfach vom Zielslave angezeigt.
Alarmtelegramme werden auf Wunsch in den Bustest ein-
geblendet.
Bild 3-2 Status des Sendefaches 2 und des Empfangsfaches 2 bei Querver-
kehrvon 2 --- 3
Der CP 530 führt Statistik über den
• längsten und dem
• kürzesten Buszyklus
und gibt auf Anfrage durch die Funktion "UMLAUFZEIT"
diese Statistik mit der letzten aktuellen Zeit aus.
Busumlauf
=
1 x rund um die Umlaufliste.
Busumlaufzeit
Aktuell:
Minimal:
Maximal:
..... ms
..... ms
..... ms
3-3
