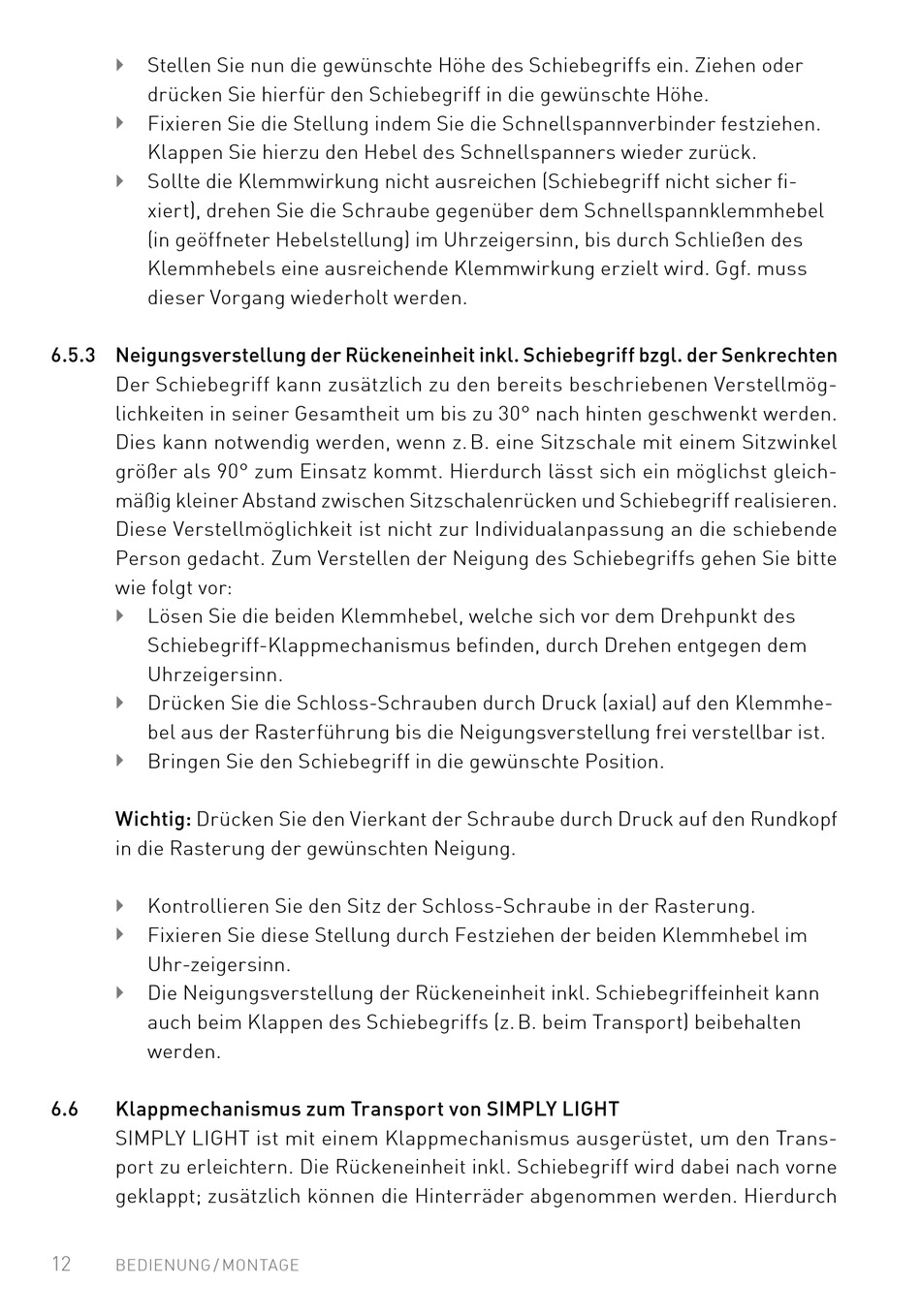

Stellen Sie nun die gewünschte Höhe des Schiebegriffs ein� Ziehen oder

drücken Sie hierfür den Schiebegriff in die gewünschte Höhe�
Fixieren Sie die Stellung indem Sie die Schnellspannverbinder festziehen�

Klappen Sie hierzu den Hebel des Schnellspanners wieder zurück�
Sollte die Klemmwirkung nicht ausreichen (Schiebegriff nicht sicher fi-

xiert), drehen Sie die Schraube gegenüber dem Schnellspannklemmhebel
(in geöffneter Hebelstellung) im Uhrzeigersinn, bis durch Schließen des
Klemmhebels eine ausreichende Klemmwirkung erzielt wird� Ggf� muss
dieser Vorgang wiederholt werden�
6.5.3 Neigungsverstellung der Rückeneinheit inkl. Schiebegriff bzgl. der Senkrechten
Der Schiebegriff kann zusätzlich zu den bereits beschriebenen Verstellmög-
lichkeiten in seiner Gesamtheit um bis zu 30° nach hinten geschwenkt werden�
Dies kann notwendig werden, wenn z� B� eine Sitzschale mit einem Sitzwinkel
größer als 90° zum Einsatz kommt� Hierdurch lässt sich ein möglichst gleich-
mäßig kleiner Abstand zwischen Sitzschalenrücken und Schiebegriff realisieren�
Diese Verstellmöglichkeit ist nicht zur Individualanpassung an die schiebende
Person gedacht� Zum Verstellen der Neigung des Schiebegriffs gehen Sie bitte
wie folgt vor:
Lösen Sie die beiden Klemmhebel, welche sich vor dem Drehpunkt des

Schiebegriff-Klappmechanismus befinden, durch Drehen entgegen dem
Uhrzeigersinn�
Drücken Sie die Schloss-Schrauben durch Druck (axial) auf den Klemmhe-

bel aus der Rasterführung bis die Neigungsverstellung frei verstellbar ist�
Bringen Sie den Schiebegriff in die gewünschte Position�

Wichtig: Drücken Sie den Vierkant der Schraube durch Druck auf den Rundkopf
in die Rasterung der gewünschten Neigung�
Kontrollieren Sie den Sitz der Schloss-Schraube in der Rasterung�

Fixieren Sie diese Stellung durch Festziehen der beiden Klemmhebel im

Uhr-zeigersinn�
Die Neigungsverstellung der Rückeneinheit inkl� Schiebegriffeinheit kann

auch beim Klappen des Schiebegriffs (z� B� beim Transport) beibehalten
werden�
6.6 K lappmechanismus zum Transport von SIMPLY LIGHT
SIMPLY LIGHT ist mit einem Klappmechanismus ausgerüstet, um den Trans-
port zu erleichtern� Die Rückeneinheit inkl� Schiebegriff wird dabei nach vorne
geklappt; zusätzlich können die Hinterräder abgenommen werden� Hierdurch
