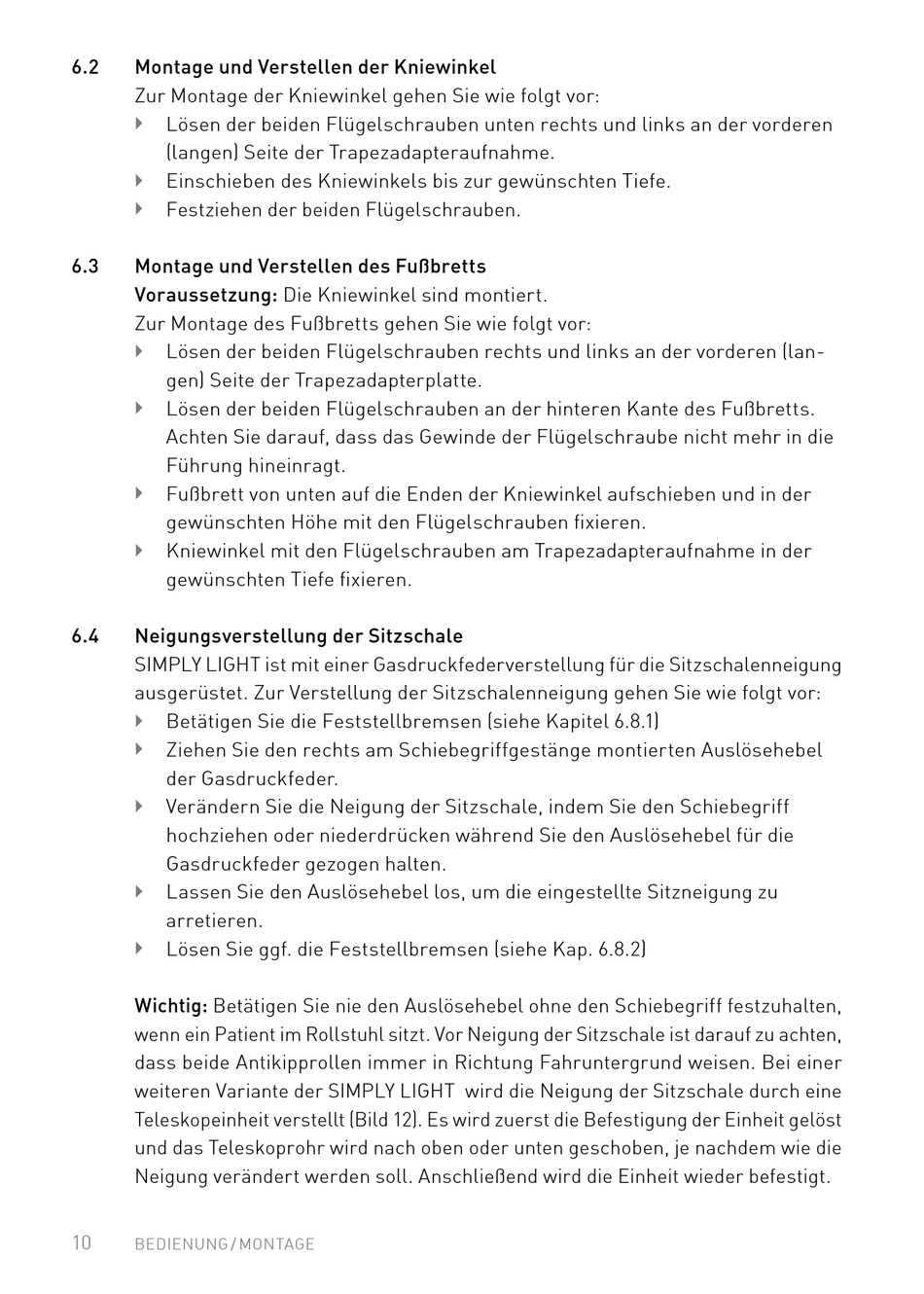

6.2 Montage und Verstellen der Kniewinkel
Zur Montage der Kniewinkel gehen Sie wie folgt vor:
Lösen der beiden Flügelschrauben unten rechts und links an der vorderen

(langen) Seite der Trapezadapteraufnahme�
Einschieben des Kniewinkels bis zur gewünschten Tiefe�

Festziehen der beiden Flügelschrauben�

6.3 Montage und Verstellen des Fußbretts
Voraussetzung: Die Kniewinkel sind montiert�
Zur Montage des Fußbretts gehen Sie wie folgt vor:
Lösen der beiden Flügelschrauben rechts und links an der vorderen (lan-

gen) Seite der Trapezadapterplatte�
Lösen der beiden Flügelschrauben an der hinteren Kante des Fußbretts�

Achten Sie darauf, dass das Gewinde der Flügelschraube nicht mehr in die
Führung hineinragt�
Fußbrett von unten auf die Enden der Kniewinkel aufschieben und in der

gewünschten Höhe mit den Flügelschrauben fixieren�
Kniewinkel mit den Flügelschrauben am Trapezadapteraufnahme in der

gewünschten Tiefe fixieren�
6.4 Neigungsverstellung der Sitzschale
SIMPLY LIGHT ist mit einer Gasdruckfederverstellung für die Sitzschalenneigung
ausgerüstet� Zur Verstellung der Sitzschalenneigung gehen Sie wie folgt vor:
Betätigen Sie die Feststellbremsen (siehe Kapitel 6�8�1)

Ziehen Sie den rechts am Schiebegriffgestänge montierten Auslösehebel

der Gasdruckfeder�
Verändern Sie die Neigung der Sitzschale, indem Sie den Schiebegriff

hochziehen oder niederdrücken während Sie den Auslösehebel für die
Gasdruckfeder gezogen halten�
Lassen Sie den Auslösehebel los, um die eingestellte Sitzneigung zu

arretieren�
Lösen Sie ggf� die Feststellbremsen (siehe Kap� 6�8�2)

Wichtig: Betätigen Sie nie den Auslösehebel ohne den Schiebegriff festzuhalten,
wenn ein Patient im Rollstuhl sitzt� Vor Neigung der Sitzschale ist darauf zu achten,
dass beide Antikipprollen immer in Richtung Fahruntergrund weisen� Bei einer
weiteren Variante der SIMPLY LIGHT wird die Neigung der Sitzschale durch eine
Teleskopeinheit verstellt (Bild 12)� Es wird zuerst die Befestigung der Einheit gelöst
und das Teleskoprohr wird nach oben oder unten geschoben, je nachdem wie die
Neigung verändert werden soll� Anschließend wird die Einheit wieder befestigt�
