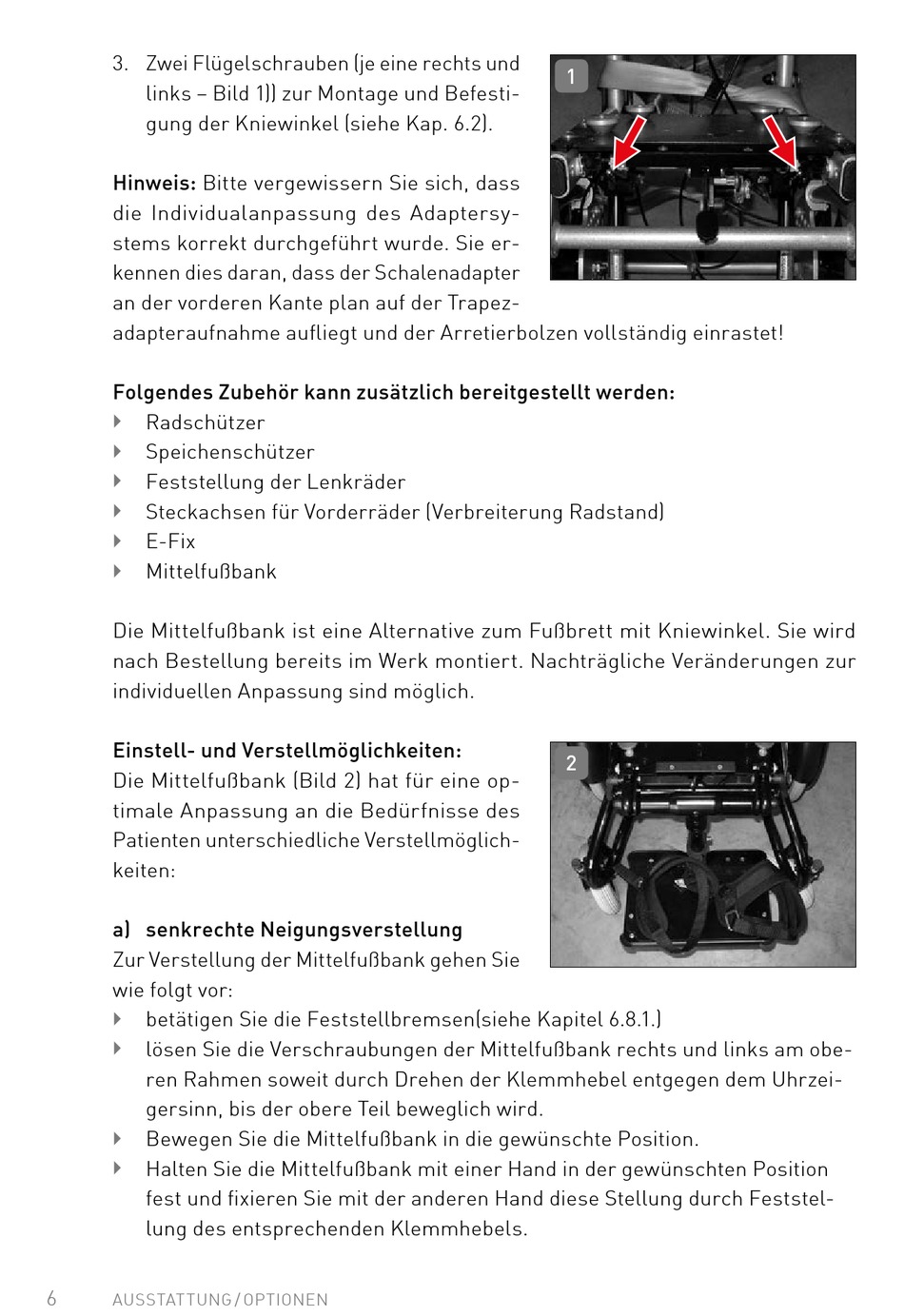

InterCo SIMPLY LIGHT Bedienungsanleitung Seite 6

3� Z wei Flügelschrauben (je eine rechts und
links – Bild 1)) zur Montage und Befesti-
gung der Kniewinkel (siehe Kap� 6�2)�
Hinweis: Bitte vergewissern Sie sich, dass
die Individualanpassung des Adaptersy-
stems korrekt durchgeführt wurde� Sie er-
kennen dies daran, dass der Schalenadapter
an der vorderen Kante plan auf der Trapez-
adapteraufnahme aufliegt und der Arretierbolzen vollständig einrastet!
Folgendes Zubehör kann zusätzlich bereitgestellt werden:
Radschützer

Speichenschützer

Feststellung der Lenkräder

Steckachsen für Vorderräder (Verbreiterung Radstand)

E-Fix

Mittelfußbank

Die Mittelfußbank ist eine Alternative zum Fußbrett mit Kniewinkel� Sie wird
nach Bestellung bereits im Werk montiert� Nachträgliche Veränderungen zur
individuellen Anpassung sind möglich�
Einstell- und Verstellmöglichkeiten:
Die Mittelfußbank (Bild 2) hat für eine op-
timale Anpassung an die Bedürfnisse des
Patienten unterschiedliche Verstellmöglich-
keiten:
a) senkrechte Neigungsverstellung
Zur Verstellung der Mittelfußbank gehen Sie
wie folgt vor:
b etätigen Sie die Feststellbremsen(siehe Kapitel 6�8�1�)

l ösen Sie die Verschraubungen der Mittelfußbank rechts und links am obe-

ren Rahmen soweit durch Drehen der Klemmhebel entgegen dem Uhrzei-
gersinn, bis der obere Teil beweglich wird�
B ewegen Sie die Mittelfußbank in die gewünschte Position�

H alten Sie die Mittelfußbank mit einer Hand in der gewünschten Position

fest und fixieren Sie mit der anderen Hand diese Stellung durch Feststel-
lung des entsprechenden Klemmhebels�
6
AUSSTAT TUNG / OPTIONEN
1
2
