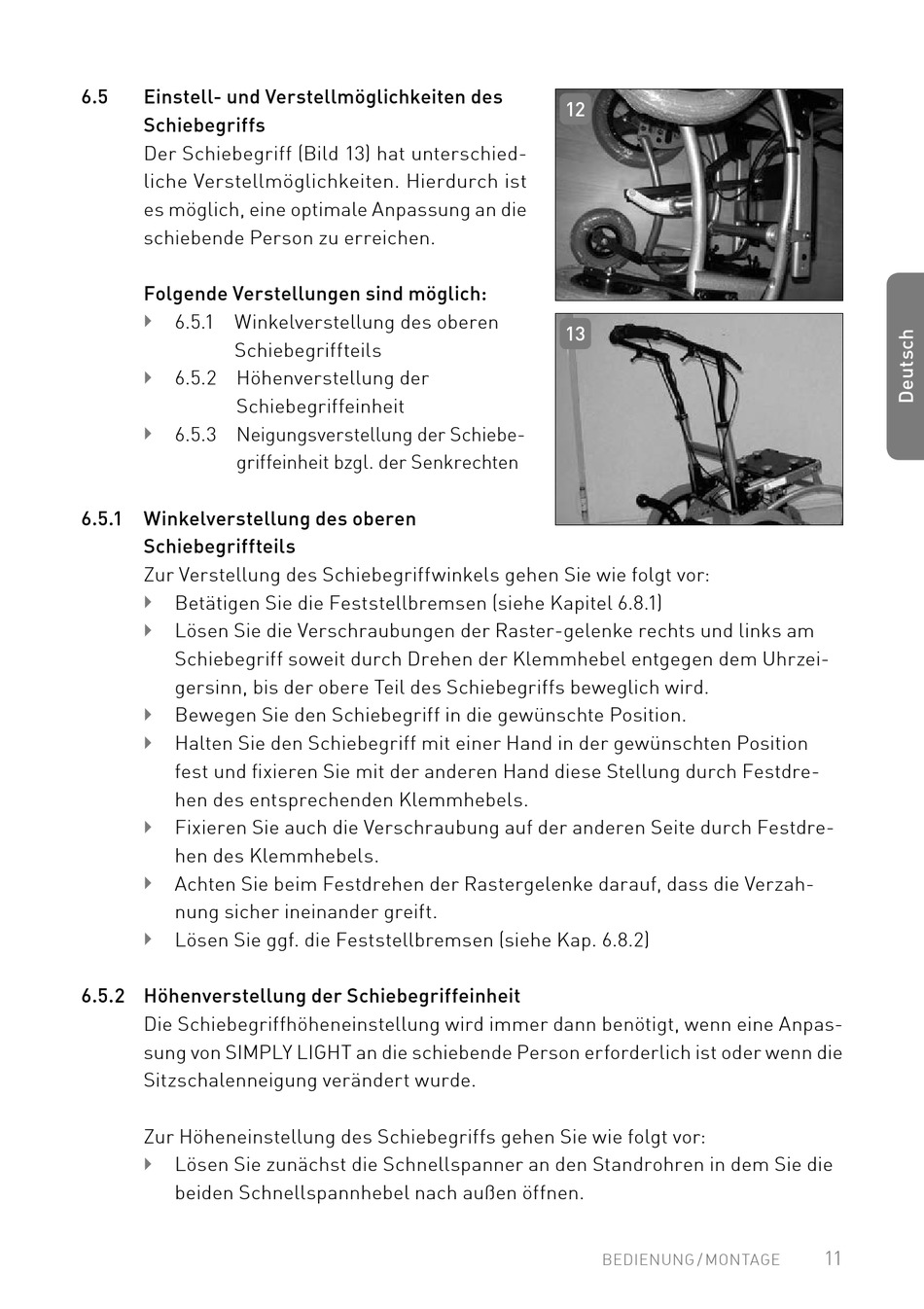

6.5 E instell- und Verstellmöglichkeiten des
Schiebegriffs
Der Schiebegriff (Bild 13) hat unterschied-
liche Verstellmöglichkeiten� Hierdurch ist
es möglich, eine optimale Anpassung an die
schiebende Person zu erreichen�
Folgende Verstellungen sind möglich:
6�5�1 W inkelverstellung des oberen

Schiebegriffteils
6�5�2 H öhenverstellung der

S chiebegriffeinheit
6�5�3 N eigungsverstellung der Schiebe-

griffeinheit bzgl� der Senkrechten
6.5.1 W inkelverstellung des oberen
S chiebegriffteils
Zur Verstellung des Schiebegriffwinkels gehen Sie wie folgt vor:
Betätigen Sie die Feststellbremsen (siehe Kapitel 6�8�1)

Lösen Sie die Verschraubungen der Raster-gelenke rechts und links am

Schiebegriff soweit durch Drehen der Klemmhebel entgegen dem Uhrzei-
gersinn, bis der obere Teil des Schiebegriffs beweglich wird�
Bewegen Sie den Schiebegriff in die gewünschte Position�

Halten Sie den Schiebegriff mit einer Hand in der gewünschten Position

fest und fixieren Sie mit der anderen Hand diese Stellung durch Festdre-
hen des entsprechenden Klemmhebels�
Fixieren Sie auch die Verschraubung auf der anderen Seite durch Festdre-

hen des Klemmhebels�
Achten Sie beim Festdrehen der Rastergelenke darauf, dass die Verzah-

nung sicher ineinander greift�
Lösen Sie ggf� die Feststellbremsen (siehe Kap� 6�8�2)

6.5.2 H öhenverstellung der Schiebegriffeinheit
Die Schiebegriffhöheneinstellung wird immer dann benötigt, wenn eine Anpas-
sung von SIMPLY LIGHT an die schiebende Person erforderlich ist oder wenn die
Sitzschalenneigung verändert wurde�
Zur Höheneinstellung des Schiebegriffs gehen Sie wie folgt vor:
Lösen Sie zunächst die Schnellspanner an den Standrohren in dem Sie die

beiden Schnellspannhebel nach außen öffnen�
