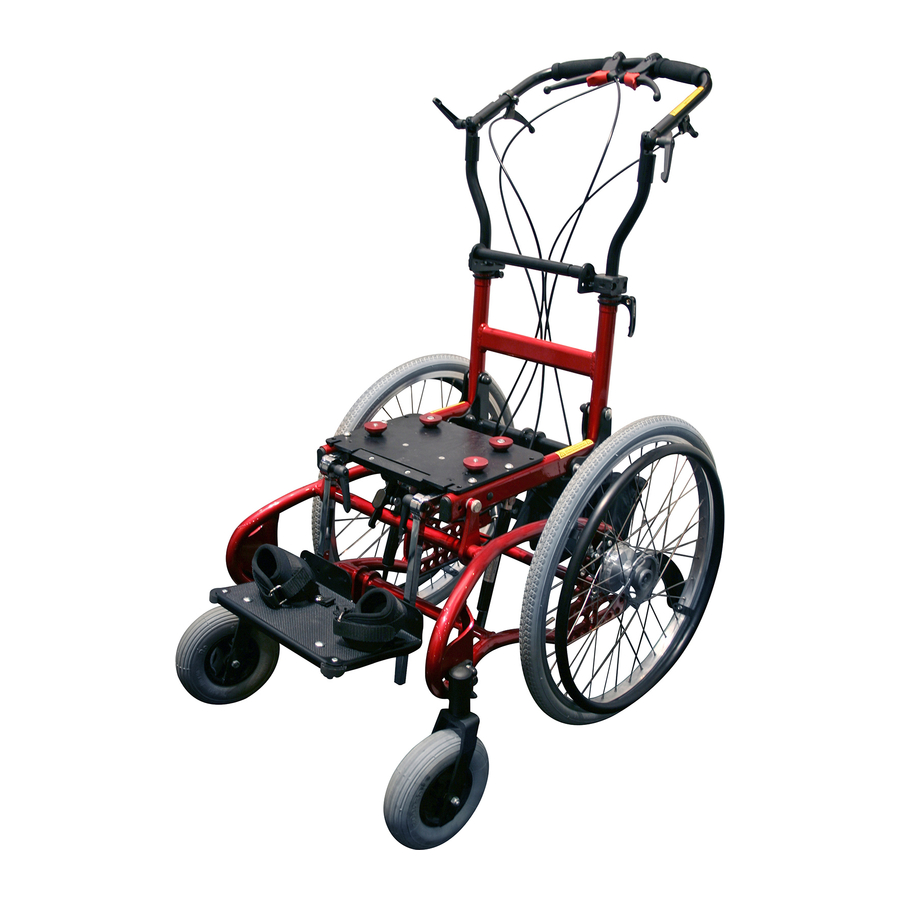

Einleitung Herzlichen Glückwunsch, Sie haben sich für das Sitzschalenuntergestell SIMPLY LIGHT der Firma interco GmbH entschieden! Um Ihnen den Umgang mit dem Produkt zu erleichtern haben wir die Handha- bung der einzelnen Bauteile in dieser Bedienungsanleitung beschrieben� Bitte haben Sie Verständnis dafür, dass auch Beschreibungen von Bauteilen aufgeführt sind, die unter Umständen nicht an Ihrem Produkt vorhanden sind� Wichtig ist die individuelle Anpassung an die Bedürfnisse der betroffenen Person� Um hier vielen Ansprüchen gerecht zu werden, ist auch die Liste des Zubehörs sowie der jeweiligen Beschreibungen etwas umfangreicher� Bitte lesen Sie die Teile die auf Ihr spezielles Modell zutreffen sorgfältig durch und bewahren Sie die Bedienungsanleitung zum späteren Nachschlagen auf� Sollten Sie noch Fragen zu der Sitzschale haben, fragen Sie uns oder Ihren Fachhändler� SIMPLY LIGHT ist das passende Straßenuntergestell für das Sitzschalenpro- gramm der Firma interco und bietet eine Fülle individueller Einstellmöglich- keiten� Mittels einer Gasdruckfeder kann die Sitzschale stufenlos in ihrer Neigung verstellt werden� Luftbereifung und Trommelbremsen sorgen serienmäßig für höchste Sicherheit und Fahrkomfort� Die vorderen Räder sind lenkbar, so dass SIMPLY LIGHT ausgesprochen wendig ist und sich besonders einfach schie- ben lässt� SIMPLY LIGHT ist mit wenigen, einfachen Handgriffen zum Transport zusammenklappbar und passt in jeden Kofferraum� Das Straßenuntergestell SIMPLY LIGHT ist für die Verwendung aller interco Sitzschalenmodelle mit Tra- pezadapter geeignet� SIMPLY LIGHT wurde als Schieberollstuhl speziell für den Außenbereich konzipiert� Ein Antreiben des SIMPLY LIGHT über Greifreifen sollte bei Fehlen der Kniehebelbremse (optional) aus Sicherheitsgründen vermieden werden� Zur Verwendung im Wohnbereich empfehlen wir unser Zimmerunter- gestell ROOMY NEW EDITION� Allgemeines Das Produkt ist in einem Temperaturbereich von –20 °C bis +60 °C (–4 °F bis +140 °F) getestet worden� Zwischen den einzelnen Fertigungspartien lassen sich Farbunterschiede nicht immer vermeiden� Diesbezügliche Reklamationen können leider nicht anerkannt werden� Bitte haben Sie Verständnis dafür, dass EINLEITUNG...
Material keine berechtigte Reklamation darstellen� Regelmäßige Pflege aller Metallteile am Stuhl ist notwendig, um die hochwertige Optik zu erhalten� Dazu sind handelsübliche Pflegemittel ausreichend� Kleine Sets zum Ausbessern eventueller Lackschäden am Gestell erhalten Sie beim Fachhändler� Die Achsen- den müssen in Abständen von ca� 4 Wochen gesäubert und leicht geölt werden� Zweckbestimmung / Anwendungsgebiet Bei der Versorgung mit Sitzschalen und modularen Sitzsystemen für Kinder sind Fahr- bzw� Untergestelle für den Innenraum und/oder Außenbereich ob- ligatorisch� Sie dienen der Mobilität und dem Transport des Versicherten� Die Zweckbestimmung für Fahrgestelle – insbesondere SIMPLY LIGHT – ist daher immer die Aufnahme einer Sitzschale� Ausstattung / Optionen Die Grundausstattung von SIMPLY LIGHT beinhaltet: Trapezadapteraufnahme für interco-Sitzschalen, einstellbar in der Tiefe Sitzkantelung über eine Gasdruckfeder von 300 N Über Raster-Blech bis 30° Rückenwinkelverstellung Sitzkantelung stufenlos bis max� 30° höhen- und winkelverstellbarer Schiebegriff Antriebsräder wahlweise 12˝, 16˝, 22˝ oder 24˝ mit Quick-Release-Achse und Trommelbremse Feststellbremsgriffe mit drei Rasten schwenkbare Kippschutzräder integrierte Radstandsverlängerung Die montierte Trapezadapteraufnahme ist standardmäßig an allen Fahrunterge- stellen der interco GmbH vorhanden� Dadurch ist es möglich, eine interco-Sitz- schale mit Trapezadapter auf unterschiedlichen Fahruntergestellen der interco GmbH zu befestigen� Die am Untergestell montierte Trapezadapteraufnahme...
Seite 6
3� Z wei Flügelschrauben (je eine rechts und links – Bild 1)) zur Montage und Befesti- gung der Kniewinkel (siehe Kap� 6�2)� Hinweis: Bitte vergewissern Sie sich, dass die Individualanpassung des Adaptersy- stems korrekt durchgeführt wurde� Sie er- kennen dies daran, dass der Schalenadapter an der vorderen Kante plan auf der Trapez- adapteraufnahme aufliegt und der Arretierbolzen vollständig einrastet! Folgendes Zubehör kann zusätzlich bereitgestellt werden: Radschützer Speichenschützer Feststellung der Lenkräder Steckachsen für Vorderräder (Verbreiterung Radstand) E-Fix Mittelfußbank Die Mittelfußbank ist eine Alternative zum Fußbrett mit Kniewinkel� Sie wird nach Bestellung bereits im Werk montiert� Nachträgliche Veränderungen zur individuellen Anpassung sind möglich� Einstell- und Verstellmöglichkeiten: Die Mittelfußbank (Bild 2) hat für eine op- timale Anpassung an die Bedürfnisse des Patienten unterschiedliche Verstellmöglich- keiten: a) senkrechte Neigungsverstellung Zur Verstellung der Mittelfußbank gehen Sie wie folgt vor: b etätigen Sie die Feststellbremsen(siehe Kapitel 6�8�1�) ...
F ixieren Sie auch die Verschraubung auf der anderen Seite durch Festdre- hen des Klemmhebels� L ösen Sie ggf� die Feststellbremsen (s� Kap� 6�8�2) b) klappbar nach hinten Das Fussbrett wird per Hand nach oben geklappt� c) Höhen- und Tiefenverstellung Lösen Sie die Schraube am Klemmblock des Fußbrettes und verstellen Sie auf dem Mittelrohr der Mittelfußbank das Fußbrett nach Bedarf� Ziehen Sie die Schraube nach erfolgter Einstellung wieder fest an� Kniehebelbremse (Druckbremse): Kniehebelbremsen werden zusätzlich zur Feststellbremse (Trommelbremse) einge- setzt (Bild 3)� Diese werden bereits bei Be- stellung im Werk montiert und eingestellt� Falls die Bremswirkung durch Distanz – Ver- änderung (Rad- Kniehebelbremse) nachlässt, kann man durch verschieben der Schiebe- mutter in der C-Schiene dies nachregulieren� Technische Daten 5.1 Außenabmessungen von SIMPLY LIGHT SIMPLY LIGHT (22˝/24˝) SIMPLY LIGHT (12˝/16˝) Sitzbreite 35 / 40 / 45 cm Sitzbreite 35 / 40 / 45 cm Länge max 83 cm 83 cm Breite über alles 57 / 62 / 67 cm 57 / 62 / 67 cm Höhe bis Oberkante ...
5.2 Luftdrucktabelle Luftdruck (bar) maximal Lenkräder vorne Hinterräder 12˝ Hinterräder 16˝ Hinterräder 22˝ Hinterräder 24˝ Wichtig: Die maximale Belastung für SIMPLY LIGHT beträgt 80 kg (inkl� Nutzer- gewicht und Sitzschale mit Zubehör)! Bedienung / Montage 6.1 Aufsetzen der Sitzschale Die Sitzschale wird mit Hilfe des Trapez- adapters auf der Trapezadapteraufnahme (Bild 4) des Untergestells fixiert� Führen Sie hierzu nachfolgende Arbeitsschritte durch und prüfen Sie nach dem Aufsetzen der Sitzschale deren sicheren Halt auf der Trapezadapteraufnahme� Entriegeln Sie zunächst die Sitzschalenfi- xierung, indem Sie den Zug-Schnäpper he- rausziehen und um 90 Grad drehen (Bild 5)� Setzen Sie das hintere Ende des Trapezad- apters auf die vordere Seite der Trapezad- apteraufnahme, sodass die Verriegelung nach unten gedrückt wird (Bild 6)� Schieben Sie nun die Sitzschale nach hinten, bis diese deutlich hörbar einrastet (Bild 7)� Verriegeln Sie die Sitzschalenfixierung wieder, indem...
Seite 9
Bei Montage der Sitzschale mit einem Ar- retierbolzen wird zuerst überprüft ob der Bolzen eingerastet ist� Sie sehen dies daran, dass der Verriegelungszapfen oben aus der Trapezadapterplatte heraussteht� Ist dies nicht der Fall, drehen Sie so lange am Ent- riegelungsknopf, bis dieser einrastet� An- schließend setzen Sie die Sitzschale mit dem hinteren Teil des Schalentrapezadapters auf der Trapezadapteraufnahme auf� Schieben Sie die Sitzschale (damit auch den Schalen- trapezadapter) in die hintere Position, bis der Verriegelungsmechanismus hörbar einrastet� Wichtig: Prüfen Sie immer, ob die Sitzschale fest in der Trapezadapteraufnahme sitzt� Sie prüfen dies durch Ziehen an der Sitzschale und gleichzeitigem Drücken am Unterge- stell� Die Sitzschale darf nicht heraus rut- schen� Abnehmen der Sitzschale Ziehen Sie zunächst den Zug-Schnäpper he- raus und drehen diesen um 90 Grad (Bild 9)� Öffnen Sie die Sitzschalenverriegelung, indem Sie den Hebel nach oben drücken (Bild 10)� Jetzt können Sie die Sitzschale nach vorne herausziehen (Bild 11)�...
6.2 Montage und Verstellen der Kniewinkel Zur Montage der Kniewinkel gehen Sie wie folgt vor: Lösen der beiden Flügelschrauben unten rechts und links an der vorderen (langen) Seite der Trapezadapteraufnahme� Einschieben des Kniewinkels bis zur gewünschten Tiefe� Festziehen der beiden Flügelschrauben� 6.3 Montage und Verstellen des Fußbretts Voraussetzung: Die Kniewinkel sind montiert� Zur Montage des Fußbretts gehen Sie wie folgt vor: Lösen der beiden Flügelschrauben rechts und links an der vorderen (lan- gen) Seite der Trapezadapterplatte� Lösen der beiden Flügelschrauben an der hinteren Kante des Fußbretts� Achten Sie darauf, dass das Gewinde der Flügelschraube nicht mehr in die Führung hineinragt� Fußbrett von unten auf die Enden der Kniewinkel aufschieben und in der gewünschten Höhe mit den Flügelschrauben fixieren� Kniewinkel mit den Flügelschrauben am Trapezadapteraufnahme in der gewünschten Tiefe fixieren� 6.4 Neigungsverstellung der Sitzschale SIMPLY LIGHT ist mit einer Gasdruckfederverstellung für die Sitzschalenneigung ausgerüstet� Zur Verstellung der Sitzschalenneigung gehen Sie wie folgt vor: Betätigen Sie die Feststellbremsen (siehe Kapitel 6�8�1) Ziehen Sie den rechts am Schiebegriffgestänge montierten Auslösehebel der Gasdruckfeder� Verändern Sie die Neigung der Sitzschale, indem Sie den Schiebegriff hochziehen oder niederdrücken während Sie den Auslösehebel für die Gasdruckfeder gezogen halten� Lassen Sie den Auslösehebel los, um die eingestellte Sitzneigung zu ...
6.5 E instell- und Verstellmöglichkeiten des Schiebegriffs Der Schiebegriff (Bild 13) hat unterschied- liche Verstellmöglichkeiten� Hierdurch ist es möglich, eine optimale Anpassung an die schiebende Person zu erreichen� Folgende Verstellungen sind möglich: 6�5�1 W inkelverstellung des oberen Schiebegriffteils 6�5�2 H öhenverstellung der S chiebegriffeinheit 6�5�3 N eigungsverstellung der Schiebe- griffeinheit bzgl� der Senkrechten 6.5.1 W inkelverstellung des oberen S chiebegriffteils Zur Verstellung des Schiebegriffwinkels gehen Sie wie folgt vor: Betätigen Sie die Feststellbremsen (siehe Kapitel 6�8�1) Lösen Sie die Verschraubungen der Raster-gelenke rechts und links am Schiebegriff soweit durch Drehen der Klemmhebel entgegen dem Uhrzei- gersinn, bis der obere Teil des Schiebegriffs beweglich wird�...
Stellen Sie nun die gewünschte Höhe des Schiebegriffs ein� Ziehen oder drücken Sie hierfür den Schiebegriff in die gewünschte Höhe� Fixieren Sie die Stellung indem Sie die Schnellspannverbinder festziehen� Klappen Sie hierzu den Hebel des Schnellspanners wieder zurück� Sollte die Klemmwirkung nicht ausreichen (Schiebegriff nicht sicher fi- xiert), drehen Sie die Schraube gegenüber dem Schnellspannklemmhebel (in geöffneter Hebelstellung) im Uhrzeigersinn, bis durch Schließen des Klemmhebels eine ausreichende Klemmwirkung erzielt wird� Ggf� muss dieser Vorgang wiederholt werden� 6.5.3 Neigungsverstellung der Rückeneinheit inkl. Schiebegriff bzgl. der Senkrechten Der Schiebegriff kann zusätzlich zu den bereits beschriebenen Verstellmög- lichkeiten in seiner Gesamtheit um bis zu 30° nach hinten geschwenkt werden� Dies kann notwendig werden, wenn z� B� eine Sitzschale mit einem Sitzwinkel größer als 90° zum Einsatz kommt� Hierdurch lässt sich ein möglichst gleich- mäßig kleiner Abstand zwischen Sitzschalenrücken und Schiebegriff realisieren� Diese Verstellmöglichkeit ist nicht zur Individualanpassung an die schiebende Person gedacht� Zum Verstellen der Neigung des Schiebegriffs gehen Sie bitte wie folgt vor: Lösen Sie die beiden Klemmhebel, welche sich vor dem Drehpunkt des Schiebegriff-Klappmechanismus befinden, durch Drehen entgegen dem Uhrzeigersinn� Drücken Sie die Schloss-Schrauben durch Druck (axial) auf den Klemmhe- bel aus der Rasterführung bis die Neigungsverstellung frei verstellbar ist� Bringen Sie den Schiebegriff in die gewünschte Position� Wichtig: Drücken Sie den Vierkant der Schraube durch Druck auf den Rundkopf in die Rasterung der gewünschten Neigung� Kontrollieren Sie den Sitz der Schloss-Schraube in der Rasterung� Fixieren Sie diese Stellung durch Festziehen der beiden Klemmhebel im Uhr-zeigersinn� Die Neigungsverstellung der Rückeneinheit inkl� Schiebegriffeinheit kann auch beim Klappen des Schiebegriffs (z� B� beim Transport) beibehalten werden�...
Seite 13
wird ein extrem kleines Transportmaß erreicht� Soll das Transportmaß noch weiter minimiert werden, können die vorderen Lenkräder als Sonderzubehör in abnehmbarer Ausführung geliefert werden� 6.6.1 Z usammenklappen von SIMPLY LIGHT Beim Zusammenklappen von SIMPLY LIGHT zum Transport gehen Sie wie folgt vor: Abnahme der Sitzschale (siehe Kap�6�1)� Lösen Sie die Höhenverstellung des Schiebegriffs (siehe Kap� 6�5�2)� Lösen Sie die Verschraubungen der Schiebegriffwinkelverstellung rechts und links am Schiebegriff (siehe Kap� 6�5�1)� Lösen Sie die Arretierung für den Klappmechanismus des Schiebegriffs indem Sie die zentrale Entriegelungsstange, die die beiden Einrastbleche am unteren Ende der beiden Schiebegriffstandrohre verbindet, mit dem Fuß nach unten drücken und gleichzeitig den Schiebegriff nach vorne schwenken� Die Rückeneinheit inkl� Schiebegriff lässt sich nun nach vorne klappen, so dass er am oberen Rahmen des SIMPLY LIGHT anliegt� Nehmen Sie jetzt die Hinterräder ab� Heben Sie den SIMPLY LIGHT hierzu leicht an, so dass das betroffene Hinterrad keinen Bodenkontakt mehr hat� Fassen Sie in die Speichen des Hinterrades und drücken Sie mit dem Dau- men auf den Knopf, der sich in der Mitte der Radachse befindet� Halten Sie den Knopf gedrückt und ziehen Sie das Rad aus der Achsauf- nahme� Die Bremse für das betroffene Rad muss hierbei gelöst sein! Wiederholen Sie den Vorgang für das zweite Hinterrad� Drehen Sie bei Bedarf die Kippschutz- räder wie in Kap� 6�7 beschrieben�...
Achtung: Zum Anheben nicht den vorgeklappten Schiebgriff benutzen !!! 6.6.2 Aufklappen von SIMPLY LIGHT Beim Aufklappen von SIMPLY LIGHT gehen Sie wie folgt vor: Überprüfen Sie zunächst, ob die Feststellbremse von SIMPLY LIGHT gelöst ist� Heben Sie SIMPLY LIGHT am hinteren Ende an� Fassen Sie in die Speichen eines Hinterrades und drücken Sie mit dem Daumen auf den Knopf der sich auf der Achse befindet� Halten Sie den Knopf gedrückt und stecken Sie die Achse in die Achsauf- nahme am Rahmen� Lassen Sie den Knopf los, und prüfen Sie, ob das Rad fest sitzt� Es darf sich nicht mehr abziehen lassen! Achtung: Bei dieser Prüfung darf der Knopf nicht gedrückt sein� Wiederholen Sie den Vorgang für das andere Hinterrad� Je nach Ausführung montieren Sie die Lenkräder wie in Kap� 6�9�4 be- schrieben� Ggf� drehen Sie die Kippschutzräder wie in Kap� 6�7 beschrieben� Klappen Sie die Schiebegriffeinheit nach hinten bis sie hörbar einrastet� Fixieren Sie nun die Stellung des oberen frei schwenkbaren Schiebegriff- teils wie in Kap� 5�1 beschrieben� Stellen Sie die gewünschte Höhe des Schiebegriffs ein� Ziehen Sie hierzu zunächst den Schiebegriff in die gewünschte Höhe� Fixieren Sie die Stellung, indem Sie die Schnellspannverbinder wie in Kap� 5�2 beschrieben festziehen� Sollte die Klemmung nicht ausreichen (Schiebegriff lässt sich bewegen) verfahren Sie wie in Kap� 5�2 beschrieben� Montieren Sie die Sitzschale (siehe Kap� 6�1)�...
Betätigen Sie die Feststellbremsen (siehe Kapitel 6�8�1)� Stellen Sie sich hinter den SIMPLY LIGHT� Ziehen Sie zunächst einen Kippschutzbogen leicht aus der Aufnahmenut heraus� Drehen Sie nun den Kippschutzbogen in ausgezogener Stellung um 90° nach oben, so dass das kleine Rad nach oben zeigt� Lassen Sie den Kippschutzbogen mit der Federkraft wieder in die Nut der Aufnahmeeinheit zurück gleiten� Wiederholen Sie diesen Vorgang für das zweite Kippschutzrad� Lösen Sie die Feststellbremse wie in Kap� 6�8�1 beschrieben� Beim Zurückschwenken in die Ausgangsstellung gehen Sie analog vor� Hinweis: Achten Sie stets darauf, dass sich beide Kippschutzräder immer in der gleichen Position befinden� Nur so ist ein effektiver Kippschutz gewährleistet� 6.8 Z wei auf die Hinterräder wirkende Trommelbremsen SIMPLY LIGHT ist mit zwei unabhängig voneinander arbeitenden Feststelltrom- melbremsen ausgerüstet� Diese wirken auf die beiden Hinterräder� Die Brems- hebel sind mit einer dreifachen Rasterung ausgerüstet, die die Arretierung un- terschiedlicher Bremswirkungen ermöglicht� 6.8.1 Betätigen der Feststellbremse Zur Betätigung der Feststellbremsen gehen Sie wie folgt vor: Ziehen Sie die beiden Bremsgriffe am Schiebegriff� Achten Sie darauf, dass der Bremsgriff nicht wieder in die Ausgangsstellung zurückkehrt (Arretie- rung rastet hörbar ein); nur dann ist die Feststellbremse aktiviert� Kontrollieren Sie die Bremswirkung, indem Sie versuchen den SIMPLY LIGHT zu schieben� Achtung: Reicht die Bremswirkung nicht aus, so lassen Sie die Bremse durch die Werkstatt Ihres Sanitätshauses nachstellen oder stellen Sie die Bremse selbst nach, wie in Kapitel 7�2� beschrieben! Sie können die Feststellbremse auch nutzen, um sich das Bremsen bei ...
die Ausgangsstellung zurück gleiten� Ggf� müssen Sie die Rasterhebel durch leichten Zug am Bremshebel entlasten, bevor die Bremse gelöst werden kann� 6.9 Sonderzubehöre Für den SIMPLY LIGHT ist ein umfangreiches Zubehörprogramm erhältlich� Bedi- enhinweise zu unserem Zubehörprogramm finden Sie in den folgenden Kapiteln� 6.9.1 Radschützer Die Radschützer (Bild 16) decken den oberen Teil der Bereifung ab� Sie bestehen aus einem Kunststoffkotflügel, der mit einem Alumi- nium-Aufnahmeblech verschraubt ist� Zur Montage am Fahrgestell wird das freie Ende des Aufnahmeblechs in den oberen Schlitz der Radaufnahme eingesteckt� Zur Montage des Radschützers gehen Sie wie folgt vor: Nehmen Sie den Radschützer und stecken Sie das nutförmig eingeschnit- tene Teil des Bleches in die obere Nut des Achsblockes ein� Schieben Sie den Radschützer bis zum Anschlag ein� Sie spüren ein leich- tes Einrasten des Blechteils in der Führung� Wiederholen Sie den Vorgang auf der anderen Seite� Zur Demontage ziehen Sie die Radschützer nach oben heraus� 6.9.2 Speichenschützer Die Speichenschützer werden bereits im Werk montiert� Nachträglich können hier keine Veränderungen vorgenommen werden� Ist eine Reparatur der Spei- chenschützer notwendig, wenden Sie sich bitte an Ihr Sanitätshaus� 6.9.3 Feststellung der Lenkräder Lösen Sie die Feststellung der Lenkräder, indem Sie die Zugschnäpper (Bild 17) aus der Nut herausziehen und um 90° drehen� Um die Feststellung der Lenkräder wieder zu aktivieren, drehen Sie die Zugschnäpper wieder in ihre Ausgangsposition zurück, bis sie einrasten� Die Lenkräder sind jetzt arretiert und der Rollstuhl kann nur noch geradeaus fahren�...
6.9.4 Steckachsen für Vorderräder Zur Demontage der Lenkräder gehen Sie wie folgt vor: Demontieren Sie die Sitzschale (siehe Kapitel 6�1)� Klappen Sie SIMPLY LIGHT zusammen (siehe Kapitel 6�6�1), jedoch ohne in diesem Fall die Feststellbremse zu betätigen� Heben Sie SIMPLY LIGHT vorne leicht an, so dass das Vorderrad keinen Bodenkontakt mehr hat� Drücken Sie mit dem Daumen auf die Gummiabdeckung des Führungs- rohrs� Hierdurch wird ein unter der Abdeckung gelegener Arretierungs- knopf betätigt� Halten Sie den Knopf gedrückt und ziehen Sie mit der freien Hand das Lenkrad heraus� Wiederholen Sie den Vorgang auf der anderen Seite� Zur Montage der Lenkräder (z�B� nach Transport) gehen Sie in umgekehr- ter Reihenfolge vor� Die Räder müssen hörbar einrasten� 6.9.5 E-Fix (Anbau möglich) Wartung / Pflege Im folgenden Kapitel sind einige Anleitungen zu Wartung und Pflege des Sitz- schalenrollstuhls SIMPLY LIGHT beschrieben� Für größere Reparaturen und Instandsetzungen oder wenn Sie Fragen zu SIMPLY LIGHT haben, wenden Sie sich bitte an Ihr Sanitätshaus� 7.1 Prüfungen des Reifenluftdrucks SIMPLY LIGHT ist serienmäßig luftbereift� Um den Rollwiderstand optimal niedrig zu halten, sollten Sie den Luftdruck in regelmäßigen Zeitabständen kontrollieren� Die Reifen sind serienmäßig mit Autoventilen ausgerüstet, so dass Sie die Prü- fung mit einem Luftdruckmessgerät an Ihrer Tankstelle vornehmen können� Der notwendige Fülldruck ist auf den Reifen aufgedruckt und ergänzend im Kapitel 5 „Technische Daten“ aufgelistet� Zur Prüfung des Reifenluftdrucks gehen Sie wie folgt vor: Betätigen Sie die Feststellbremsen (siehe Kapitel 6�8�1) ...
Nehmen Sie den Ventilansatz des Prüfgerätes vom Ventil Drehen Sie die Ventilkappe (im Uhrzeigersinn) auf das Ventilgewinde Wiederholen Sie den Vorgang, bis Sie alle Reifen kontrolliert haben Jetzt können Sie die Feststellbremsen wieder lösen (siehe Kap� 6�8�2) Achtung: Die Vorder- und die Hinterräder benötigen je nach Ausführung unter- schiedliche Luftdrücke� 7.2 Nachstellen der Feststellbremse Werkzeug: Maulschlüssel Schlüsselweite 8 Voraussetzung: Zu geringe Bremsleistung der Feststellbremse; SIMPLY LIGHT lässt sich trotz vollständig gezogener Feststellbremse schieben� Zum Nachstellen der Feststellbremse gehen Sie wie folgt vor: Stellen Sie sicher, dass die Feststellbremse nicht betätigt ist; ggf� lösen Sie die Feststellbremse (siehe Kap�6�8�2) Die Bowdenzüge der Feststellbremsen werden vor den Bremsankerplatten durch eine Einstellschraube geführt, mittels der sich die Bremswirkung einstellen lässt� Durch Drehen dieser Schraube entgegen dem Uhrzeigersinn wird das Bremsseil stärker gespannt und damit die Bremse vorgespannt� Die Ein- stellschraube wird durch eine Mutter gesichert� Lösen Sie die Sicherungsmutter vor dem Einstellen der Bremse durch Linksdrehen (Je nach Ausführung ist hier die Verwendung eines Maul- schlüssels der Schlüsselweite 6 erforderlich)� Drehen Sie nun die Einstellschraube so lange entgegen dem Uhrzeiger- sinn, bis sich das Rad merklich schwerer drehen lässt� Dazu heben Sie den SIMPLY LIGHT einseitig an und drehen mit der freien Hand das betroffene Rad� Nun drehen Sie die Einstellschraube so lange im Uhrzeigersinn, bis das einzustellende Rad gerade wieder frei läuft� Drehen Sie die Kontermutter die sich auf dem Gewinde der Einstell- ...
7.3 Reinigungen SIMPLY LIGHT ist mit einer widerstandsfähigen Kunststoffbeschichtung versehen� Sämtliche Teile können mit Seifenlauge und einem weichen Schwamm gereinigt werden� Vermeiden Sie aggressive oder scheuernde Mittel, da hierdurch die Ober- fläche der Kunststoffbeschichtung beschädigt werden kann� Zur Desinfektion können alle für dieses Anwendungsgebiet üblichen Desinfektionsmittel eingesetzt werden� 7.4 Wartungsintervalle SIMPLY LIGHT muß regelmäßig auf Funktion und Beschädigung in Abhängigkeit vom Nutzungsgrad, jedoch mindestens einmal im Jahr, durch einen Fachhändler vor Ort oder von uns überprüft werden� Die notwendigen Prüfungen entnehmen Sie bitte dem Serviceplan (Kapitel 13) am Ende dieser Bedienungsanleitung� Transport / Transportsicherung / Treppensteigen Für den Transport des SIMPLY LIGHT-Sitzschalenuntergestells in Behinder- tentransportkraftwagen (BTW) ist ausschließlich das geprüfte und zugel- assene Rollstuhl- und Personenrückhaltesystem Typ AMF-Bruns Art�-Nr� 75020 zu verwenden� Für den Transport im Kraftfahrzeug (KFZ) wird zu- sätzlich eine 4-Punkt Halterung Typ: AMF-Bruns Art�-Nr� 75021 benötigt�...
Sicherheitshinweise Sie sind für die Sicherheit Ihres Kindes verantwortlich� Die Sicherheit Ihres Kindes könnte beeinträchtigt werden, wenn Sie diese Hinweise nicht befolgen� Dennoch können nicht alle möglicherweise eintretenden Bedingungen und un- vorhersehbaren Situationen abgedeckt werden� Vernunft, Vorsicht und Umsicht sind Faktoren, die dieses Produkt nicht mitbringen kann; sie werden bei der Person vorausgesetzt, die das Produkt bedient� Diese Person sollte sämtliche Instruktionen verstehen� Sie sollten jeder Person, die das Produkt und zugehö- riges Zubehör benutzt, die Bedienung erklären� Wenn Anleitungen unverständlich und nähere Erklärungen erforderlich sind oder wenn Sie weitere Fragen haben, setzen Sie sich mit Ihrem Fachhändler vor Ort oder mit uns in Verbindung� SIMPLY LIGHT ist nur für den bestimmungsgemäßen Gebrauch zugelassen� Um Stürze und gefährliche Situationen zu vermeiden, sollten Sie den Um- gang mit ihrem neuen Schieberollstuhl SIMPLY LIGHT erst auf ebenem Gelände und mit einer notwendigen Begleitperson üben� Erforschen Sie die Auswirkungen von Schwerpunktverlagerungen auf das Verhalten mit sichernder Unterstützung eines Helfers� Die maximale Belastbarkeit des SIMPLY LIGHT beträgt 80 kg (inkl� Nutzergewicht und Sitzschale mit Zubehör)� Sitzeinheiten dürfen nur in den vorgegebenen Blickrichtungen auf SIMPLY LIGHT montiert werden� Das Straßenuntergestell SIMPLY LIGHT ist für die interco-Sitzschalen MAGICLIGHT, MAGICLINE, ORTHOLIGHT und ERGOLINE Passiv geeignet� Achten Sie stets darauf, dass die Sitzschale fest mit dem Untergestell ver- bunden und mit der Rastereinheit gesichert ist� Achten Sie immer darauf, dass die Verriegelung des Trapezadapters einge- rastet ist und sich die Sitzschale nicht vom Untergestell ziehen lässt� Achten Sie stets darauf, dass die Klappsicherungen in aufgeklapptem Zustand von SIMPLY LIGHT eingerastet sind, so dass ein versehentliches Zusammenklappen zuverlässig verhindert wird� SICHERHEITSHINWEISE...
Seite 21
Achten Sie bei der Ausführung mit Steckachsen vor Gebrauch darauf, dass sich diese ordnungsgemäß in eingerastetem Zustand befinden� Bei Veränderungen des Radstandes wenden Sie sich stets an Ihren Fachhändler oder an interco� Um Verletzungen zu vermeiden, greifen Sie zum Bedienen nur an den an- gegebenen Stellen an� Greifen Sie bei Verstellvorgängen nicht in bewegliche Teile� Nach allen Einstellarbeiten die zuvor gelösten Verbindungen wieder gut schließen� Unterziehen Sie sämtliche Verbindungen der SIMPLY LIGHT einer regelmä- ßigen Sichtkontrolle� Konsultieren Sie im Zweifelsfall Ihren Fachhändler� Wenden Sie sich stets an Ihren Fachhändler oder an interco, wenn Sie Fragen zu SIMPLY LIGHT haben� Benutzen Sie zum Ein- oder Aussteigen aus einem Sitzsystem nicht das Fußbrett� Dieses sollte vorher weggeklappt oder abgenommen werden� Sichern Sie SIMPLY LIGHT vor jedem Ein- und Aussteigen durch andrücken der Bremsen� Sichern Sie vor Verstellen der Sitzneigung den Patienten vor dem Heraus- fallen� Lassen Sie den Patienten niemals unbeaufsichtigt� Auch dann nicht, wenn er durch Begurtung gesichert ist und die Bremsen festgestellt sind� Bei sehr weitem Herauslehnen oder heftigen Bewegungen des Patienten besteht u� U� die Gefahr des Umkippens� SIMPLY LIGHT ist mit Sitzeinheit nur mit eingerasteten Feststellbremsen abzustellen� Das Tragen von SIMPLY LIGHT mit montiertem Sitzsystem und darin ...
10. Mögliche Störungen Beim Auftreten möglicher Funktionsstörungen (z� B� Bremsen, Gasdruckfeder, Sitzschalen-arretierung etc�) setzen Sie sich bitte mit Ihrem Fachhändler vor Ort oder mit uns in Verbindung� 11. Wiedereinsatz und Entsorgung Wiedereinsatz SIMPLY LIGHT ist für einen Wiedereinsatz geeignet� Bevor er weitergegeben wird, müssen alle notwendigen Reinigungs- und Wartungsarbeiten durchgeführt wer- den� Bei einer Weitergabe ist unbedingt darauf zu achten, alle für den Gebrauch notwendigen Unterlagen (also auch diese Gebrauchsanweisung) mitzugeben� Entsorgung Wenn SIMPLY LIGHT ausgedient hat, erkundigen Sie sich bei Ihrem ortsansäs- sigen Entsorgungsunternehmen über die Entsorgungs- und Recyclingvorschrif- ten� MÖGLICHE STÖRUNGEN...
12. Konformitätserklärung EG-Konformitätserklärung für Medizinprodukte Name des Herstellers: i nterco GmbH Gesellschaft zur Planung und Vertrieb von Rehabilitationshilfen mbH Adresse des Herstellers: I m Auel 50 53783 Eitorf Wir erklären hiermit, dass das Produkt Artikelbezeichnung: S IMPLY LIGHT Sitzschalenuntergestell in 3 Standardgrößen SB 35, SB 40, SB 45 Typ: Art�-Nr� 735 ��� / 740 ��� / 745 ��� (Serienfertigung) den einschlägigen Bestimmungen der nachstehenden Richtlinie entspricht: Richtlinie 93/42/EWG über Medizinprodukte, Anhang I und VII Eitorf, den 17� Februar 2009 Michael Markwald Geschäftsführer KONFORMITÄTSERKL ÄRUNG...
13. Garantie In Ergänzung zu den allgemeinen Geschäftsbedingungen gewähren wir auf das von uns gelieferte Produkt SIMPLY LIGHT eine Garantie von 1 Jahr� Nach Ein- sendung der Garantiekarte gewähren wir Ihnen zusätzlich ein weiteres Jahr Herstellergarantie, so besteht dann eine Garantiezeit von insgesamt 2 Jahren� Unbrauchbare oder schadhafte Teile werden innerhalb der Gewährleistungsfrist repariert oder unentgeltlich ersetzt� Ausgeschlossen hiervon sind entwicklungsbedingte Änderungen sowie Ver- schleißteile (Gasdruckdämpfer, Räder und Reifen)� Für Schäden aufgrund von Kombinationen unseres Produktes mit Fremdpro- dukten jeglicher Art, die unter Umständen erhebliche Gefahren in sich bergen, können wir keine Haftung übernehmen� Ausgenommen hiervon sind nur aus- drücklich von unserem Hause freigegebene Produkte anderer Hersteller� Weiter ausgeschlossen sind Mängel, die aufgrund natürlichen Verschleißes, übermäßiger Beanspruchung, gewaltsamer und vorsätzlicher Beschädigung sowie nicht bestimmungsgemäßer Verwendung auftreten� Technische Änderungen bleiben vorbehalten� GARANTIE...
Notizen GARANTIEKARTE Bei Einsendung dieser Karte gewähren wir auf Ihr SIMPLY LIGHT eine erweiterte Garantie von insgesamt 2 Jahren Bitte füllen Sie diese Garantiekarte sorgfältig und vollständig aus und senden Sie diese an uns zurück – vielen Dank Kostenträger/Krankenkasse: Ort des Kostenträgers: Seriennummer: Lieferdatum: Name des Patienten: Straße: PLZ/Ort: Telefon*: E-Mail*: * freiwillige Angaben...
Seite 28
Notizen ANTWORTKARTE Bitte ausreichend frankieren ! ABSENDER ANTWORT Name interco GmbH Straße Im Auel 50 PLZ/Ort 53783 Eitorf - Germany...
