Sonderzubehöre; Radschützer; Speichenschützer - InterCo SIMPLY LIGHT Bedienungsanleitung

die Ausgangsstellung zurück gleiten� Ggf� müssen Sie die Rasterhebel durch
leichten Zug am Bremshebel entlasten, bevor die Bremse gelöst werden kann�

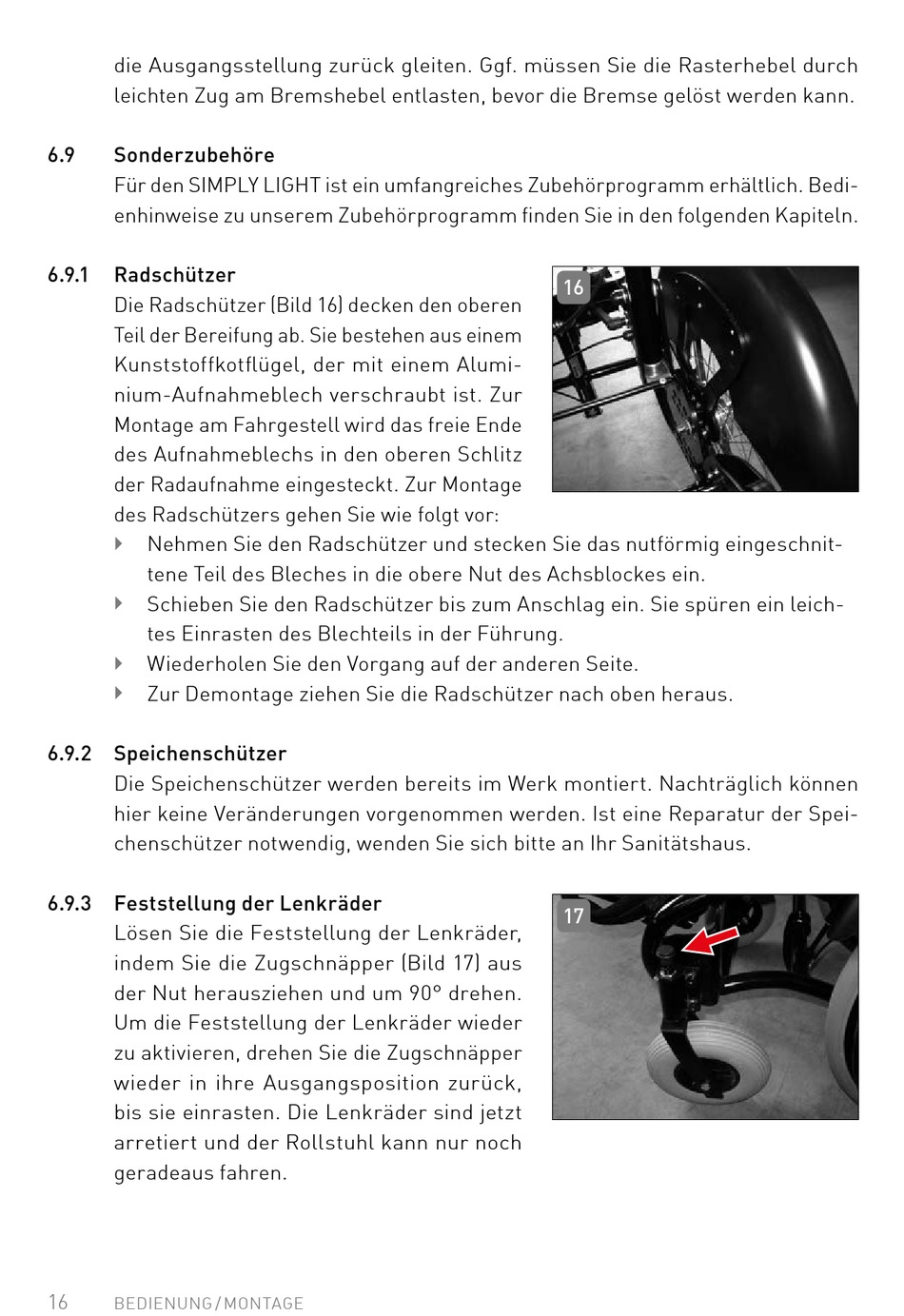

6.9 Sonderzubehöre
Für den SIMPLY LIGHT ist ein umfangreiches Zubehörprogramm erhältlich� Bedi-
enhinweise zu unserem Zubehörprogramm finden Sie in den folgenden Kapiteln�
6.9.1 Radschützer
Die Radschützer (Bild 16) decken den oberen
Teil der Bereifung ab� Sie bestehen aus einem
Kunststoffkotflügel, der mit einem Alumi-
nium-Aufnahmeblech verschraubt ist� Zur
Montage am Fahrgestell wird das freie Ende
des Aufnahmeblechs in den oberen Schlitz
der Radaufnahme eingesteckt� Zur Montage
des Radschützers gehen Sie wie folgt vor:
Nehmen Sie den Radschützer und stecken Sie das nutförmig eingeschnit-

tene Teil des Bleches in die obere Nut des Achsblockes ein�
Schieben Sie den Radschützer bis zum Anschlag ein� Sie spüren ein leich-

tes Einrasten des Blechteils in der Führung�
Wiederholen Sie den Vorgang auf der anderen Seite�

Zur Demontage ziehen Sie die Radschützer nach oben heraus�

6.9.2 Speichenschützer
Die Speichenschützer werden bereits im Werk montiert� Nachträglich können
hier keine Veränderungen vorgenommen werden� Ist eine Reparatur der Spei-
chenschützer notwendig, wenden Sie sich bitte an Ihr Sanitätshaus�
6.9.3 Feststellung der Lenkräder
Lösen Sie die Feststellung der Lenkräder,
indem Sie die Zugschnäpper (Bild 17) aus
der Nut herausziehen und um 90° drehen�
Um die Feststellung der Lenkräder wieder
zu aktivieren, drehen Sie die Zugschnäpper
wieder in ihre Ausgangsposition zurück,
bis sie einrasten� Die Lenkräder sind jetzt
arretiert und der Rollstuhl kann nur noch
geradeaus fahren�
16
BEDIENUNG / MONTAGE
16
17
