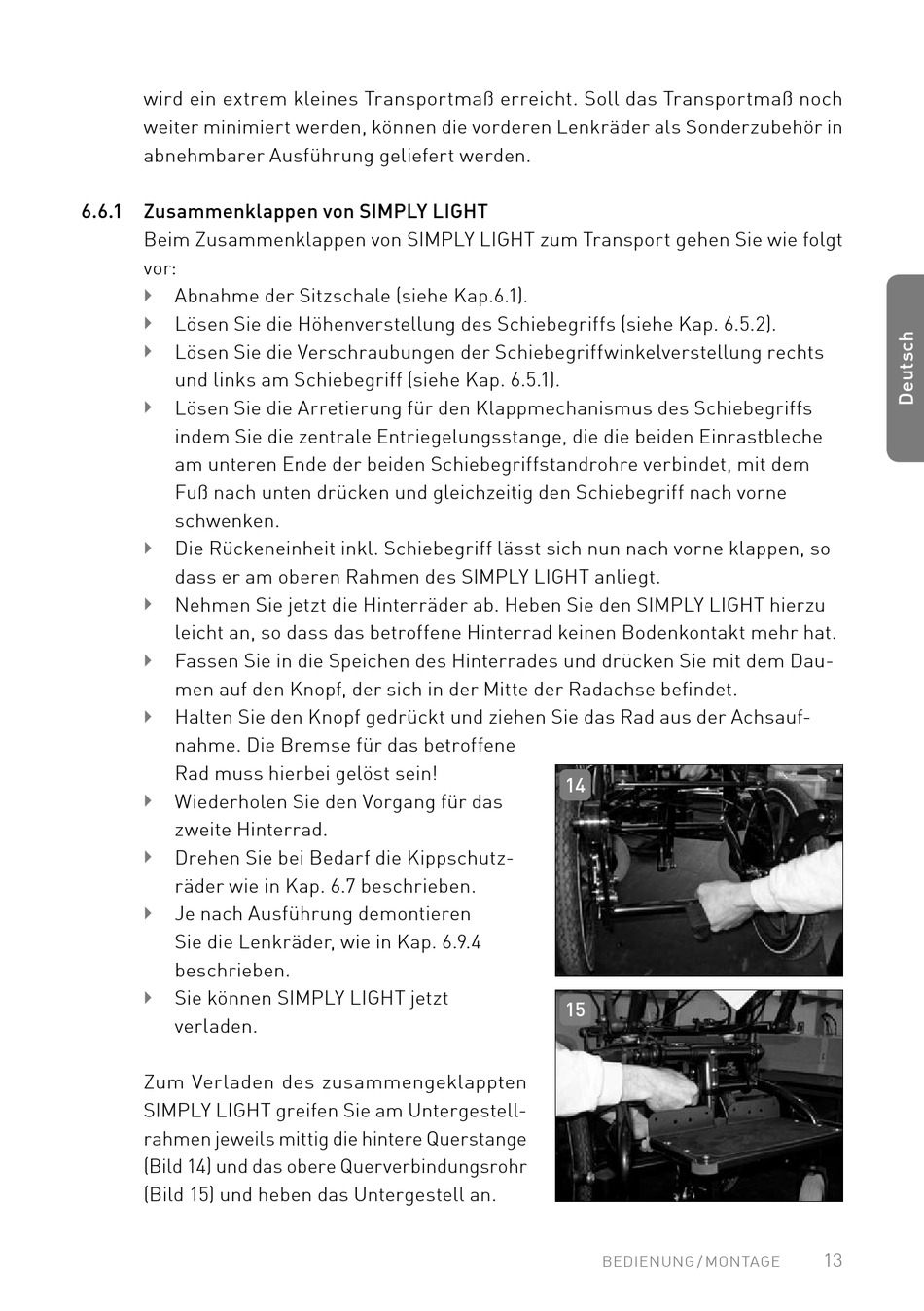

InterCo SIMPLY LIGHT Bedienungsanleitung Seite 13

wird ein extrem kleines Transportmaß erreicht� Soll das Transportmaß noch
weiter minimiert werden, können die vorderen Lenkräder als Sonderzubehör in
abnehmbarer Ausführung geliefert werden�
6.6.1 Z usammenklappen von SIMPLY LIGHT
Beim Zusammenklappen von SIMPLY LIGHT zum Transport gehen Sie wie folgt
vor:
Abnahme der Sitzschale (siehe Kap�6�1)�

Lösen Sie die Höhenverstellung des Schiebegriffs (siehe Kap� 6�5�2)�

Lösen Sie die Verschraubungen der Schiebegriffwinkelverstellung rechts

und links am Schiebegriff (siehe Kap� 6�5�1)�
Lösen Sie die Arretierung für den Klappmechanismus des Schiebegriffs

indem Sie die zentrale Entriegelungsstange, die die beiden Einrastbleche
am unteren Ende der beiden Schiebegriffstandrohre verbindet, mit dem
Fuß nach unten drücken und gleichzeitig den Schiebegriff nach vorne
schwenken�
Die Rückeneinheit inkl� Schiebegriff lässt sich nun nach vorne klappen, so

dass er am oberen Rahmen des SIMPLY LIGHT anliegt�
Nehmen Sie jetzt die Hinterräder ab� Heben Sie den SIMPLY LIGHT hierzu

leicht an, so dass das betroffene Hinterrad keinen Bodenkontakt mehr hat�
Fassen Sie in die Speichen des Hinterrades und drücken Sie mit dem Dau-

men auf den Knopf, der sich in der Mitte der Radachse befindet�
Halten Sie den Knopf gedrückt und ziehen Sie das Rad aus der Achsauf-

nahme� Die Bremse für das betroffene
Rad muss hierbei gelöst sein!
Wiederholen Sie den Vorgang für das

zweite Hinterrad�
Drehen Sie bei Bedarf die Kippschutz-

räder wie in Kap� 6�7 beschrieben�
Je nach Ausführung demontieren

Sie die Lenkräder, wie in Kap� 6�9�4
beschrieben�
Sie können SIMPLY LIGHT jetzt

v erladen�
Zum Verladen des zusammengeklappten
SIMPLY LIGHT greifen Sie am Untergestell-
rahmen jeweils mittig die hintere Querstange
(Bild 14) und das obere Querverbindungsrohr
(Bild 15) und heben das Untergestell an�
14
15
BEDIENUNG / MONTAGE
13
