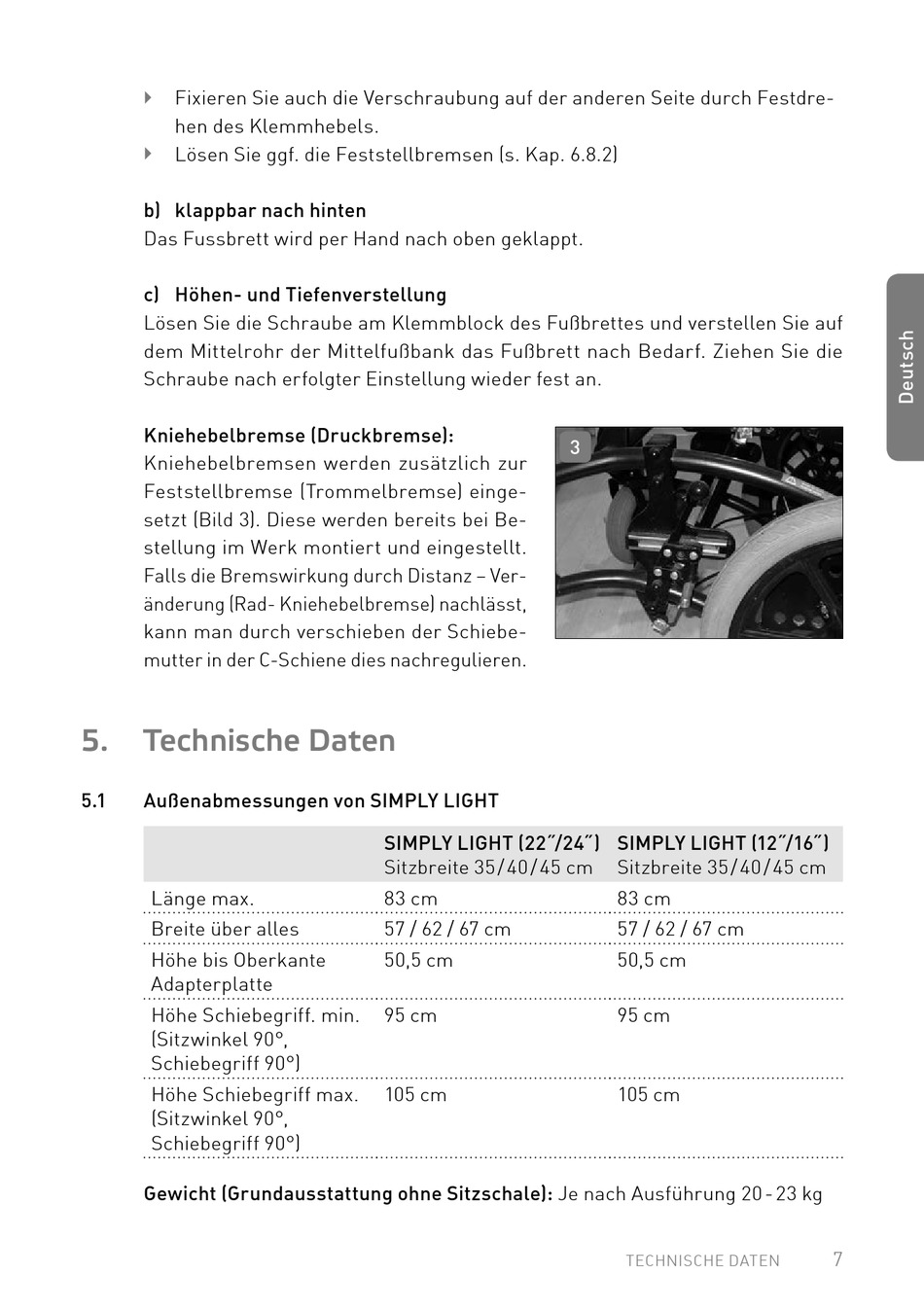

Technische Daten; Außenabmessungen Von Simply Light - InterCo SIMPLY LIGHT Bedienungsanleitung

F ixieren Sie auch die Verschraubung auf der anderen Seite durch Festdre-

hen des Klemmhebels�
L ösen Sie ggf� die Feststellbremsen (s� Kap� 6�8�2)

b) klappbar nach hinten
Das Fussbrett wird per Hand nach oben geklappt�
c) Höhen- und Tiefenverstellung
Lösen Sie die Schraube am Klemmblock des Fußbrettes und verstellen Sie auf
dem Mittelrohr der Mittelfußbank das Fußbrett nach Bedarf� Ziehen Sie die
Schraube nach erfolgter Einstellung wieder fest an�
Kniehebelbremse (Druckbremse):
Kniehebelbremsen werden zusätzlich zur
Feststellbremse (Trommelbremse) einge-
setzt (Bild 3)� Diese werden bereits bei Be-
stellung im Werk montiert und eingestellt�
Falls die Bremswirkung durch Distanz – Ver-
änderung (Rad- Kniehebelbremse) nachlässt,
kann man durch verschieben der Schiebe-
mutter in der C-Schiene dies nachregulieren�
5.

Technische Daten

5.1 Außenabmessungen von SIMPLY LIGHT
Länge max
Breite über alles
Höhe bis Oberkante
Adapterplatte
Höhe Schiebegriff min
(Sitzwinkel 90°,
Schiebegriff 90°)
Höhe Schiebegriff max
(Sitzwinkel 90°,
Schiebegriff 90°)
Gewicht (Grundausstattung ohne Sitzschale): Je nach Ausführung 20 - 23 kg
SIMPLY LIGHT (22˝/24˝)
Sitzbreite 35 / 40 / 45 cm
83 cm
57 / 62 / 67 cm
50,5 cm
95 cm
105 cm
3
SIMPLY LIGHT (12˝/16˝)
Sitzbreite 35 / 40 / 45 cm
83 cm
57 / 62 / 67 cm
50,5 cm
95 cm
105 cm
TECHNISCHE DATEN
7
