InterCo SIMPLY LIGHT Bedienungsanleitung Seite 9

Bei Montage der Sitzschale mit einem Ar-
retierbolzen wird zuerst überprüft ob der
Bolzen eingerastet ist� Sie sehen dies daran,
dass der Verriegelungszapfen oben aus der
Trapezadapterplatte heraussteht� Ist dies
nicht der Fall, drehen Sie so lange am Ent-
riegelungsknopf, bis dieser einrastet� An-
schließend setzen Sie die Sitzschale mit dem
hinteren Teil des Schalentrapezadapters auf
der Trapezadapteraufnahme auf� Schieben
Sie die Sitzschale (damit auch den Schalen-
trapezadapter) in die hintere Position, bis der
Verriegelungsmechanismus hörbar einrastet�
Wichtig: Prüfen Sie immer, ob die Sitzschale
fest in der Trapezadapteraufnahme sitzt� Sie
prüfen dies durch Ziehen an der Sitzschale
und gleichzeitigem Drücken am Unterge-
stell� Die Sitzschale darf nicht heraus rut-
schen�

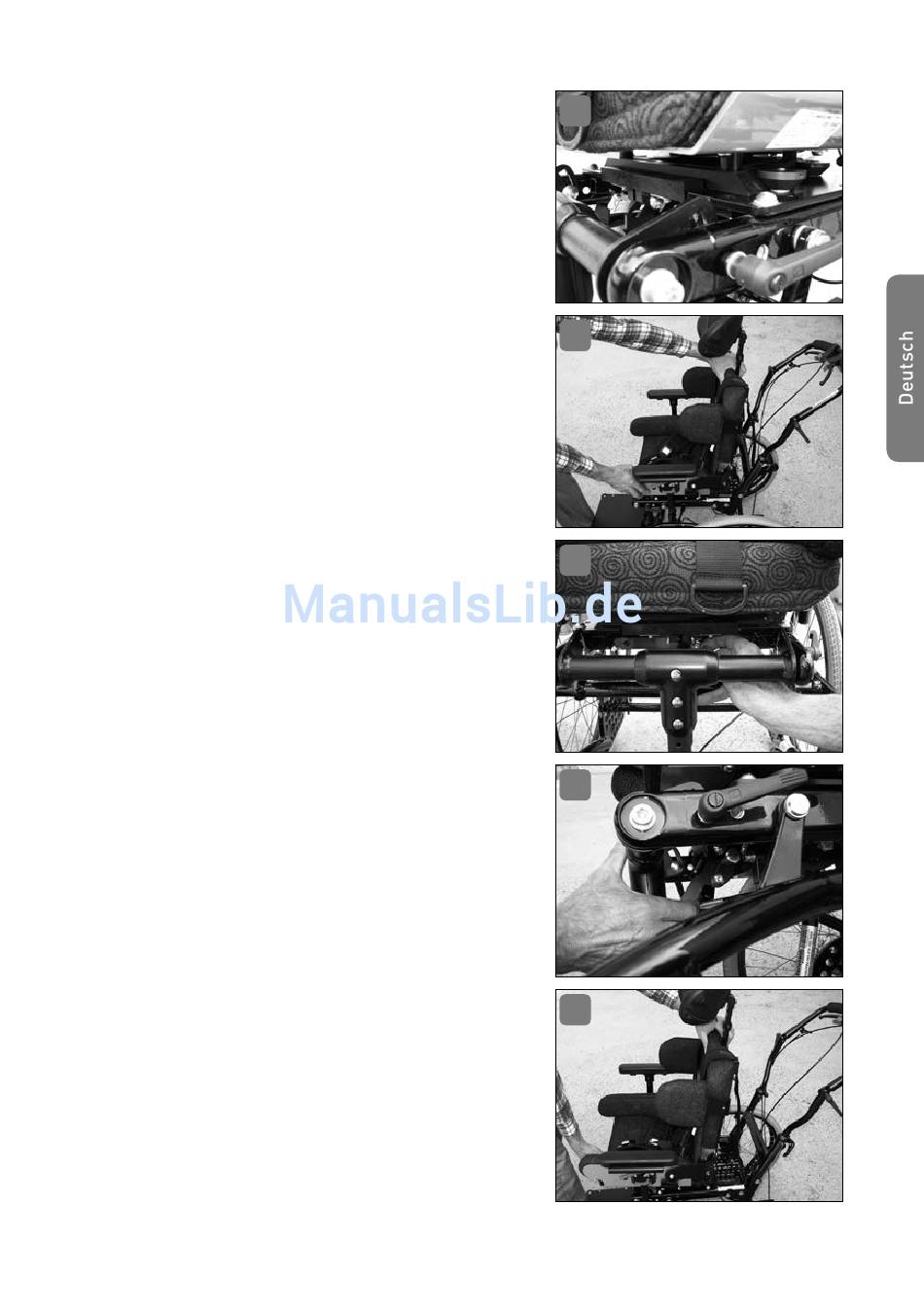

Abnehmen der Sitzschale
Ziehen Sie zunächst den Zug-Schnäpper he-
raus und drehen diesen um 90 Grad (Bild 9)�
Öffnen Sie die Sitzschalenverriegelung,
indem Sie den Hebel nach oben drücken
(Bild 10)� Jetzt können Sie die Sitzschale
nach vorne herausziehen (Bild 11)�
Bei Demontage mit Arretierbolzen wird
zuerst der Entriegelungsknopf des Arre-
tierbolzens nach unten gezogen und um 90
Grad gedreht� Der Verriegelungszapfen steht
nicht heraus� Dann ziehen Sie vorne an der
Sitzschale, sie rutscht nun aus der Trapez-
adapteraufnahme heraus� Anschl� nehmen
Sie die Sitzschale vom Untergestell herun-
ter� Drehen Sie nun solange den Entriege-
lungsknopf des Arretierbolzens, bis dieser
hörbar einrastet�
7
8
9
10
11
BEDIENUNG / MONTAGE
9
