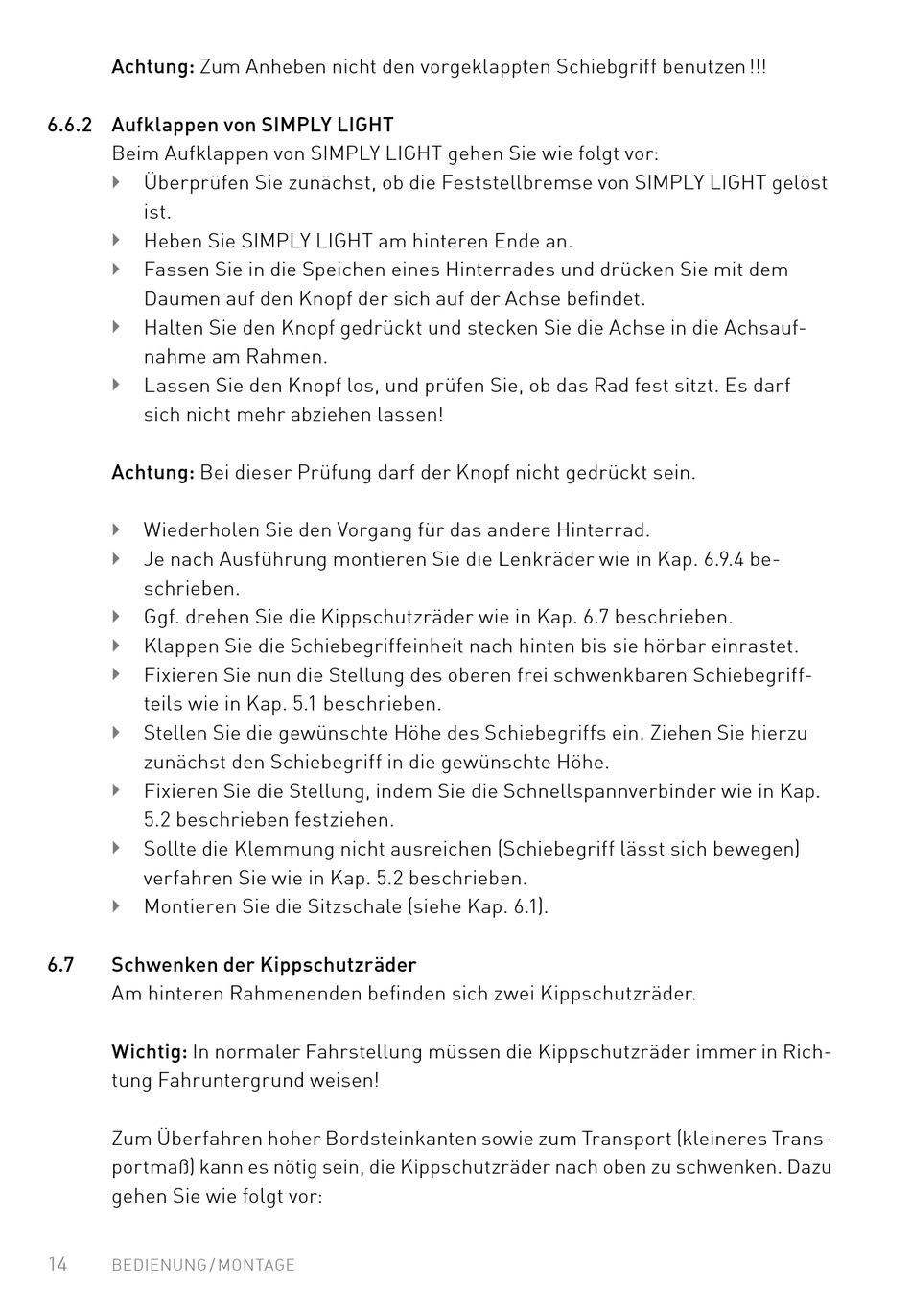

S Chwenken Der Kippschutzräder - InterCo SIMPLY LIGHT Bedienungsanleitung

Achtung: Zum Anheben nicht den vorgeklappten Schiebgriff benutzen !!!
6.6.2 Aufklappen von SIMPLY LIGHT
Beim Aufklappen von SIMPLY LIGHT gehen Sie wie folgt vor:
Überprüfen Sie zunächst, ob die Feststellbremse von SIMPLY LIGHT gelöst

ist�
Heben Sie SIMPLY LIGHT am hinteren Ende an�

Fassen Sie in die Speichen eines Hinterrades und drücken Sie mit dem

Daumen auf den Knopf der sich auf der Achse befindet�
Halten Sie den Knopf gedrückt und stecken Sie die Achse in die Achsauf-

nahme am Rahmen�
Lassen Sie den Knopf los, und prüfen Sie, ob das Rad fest sitzt� Es darf

sich nicht mehr abziehen lassen!
Achtung: Bei dieser Prüfung darf der Knopf nicht gedrückt sein�
Wiederholen Sie den Vorgang für das andere Hinterrad�

Je nach Ausführung montieren Sie die Lenkräder wie in Kap� 6�9�4 be-

schrieben�
Ggf� drehen Sie die Kippschutzräder wie in Kap� 6�7 beschrieben�

Klappen Sie die Schiebegriffeinheit nach hinten bis sie hörbar einrastet�

Fixieren Sie nun die Stellung des oberen frei schwenkbaren Schiebegriff-

teils wie in Kap� 5�1 beschrieben�
Stellen Sie die gewünschte Höhe des Schiebegriffs ein� Ziehen Sie hierzu

zunächst den Schiebegriff in die gewünschte Höhe�
Fixieren Sie die Stellung, indem Sie die Schnellspannverbinder wie in Kap�

5�2 beschrieben festziehen�
Sollte die Klemmung nicht ausreichen (Schiebegriff lässt sich bewegen)

verfahren Sie wie in Kap� 5�2 beschrieben�
Montieren Sie die Sitzschale (siehe Kap� 6�1)�

6.7 S chwenken der Kippschutzräder
Am hinteren Rahmenenden befinden sich zwei Kippschutzräder�
Wichtig: In normaler Fahrstellung müssen die Kippschutzräder immer in Rich-
tung Fahruntergrund weisen!
Zum Überfahren hoher Bordsteinkanten sowie zum Transport (kleineres Trans-
portmaß) kann es nötig sein, die Kippschutzräder nach oben zu schwenken� Dazu
gehen Sie wie folgt vor:
14
BEDIENUNG / MONTAGE
