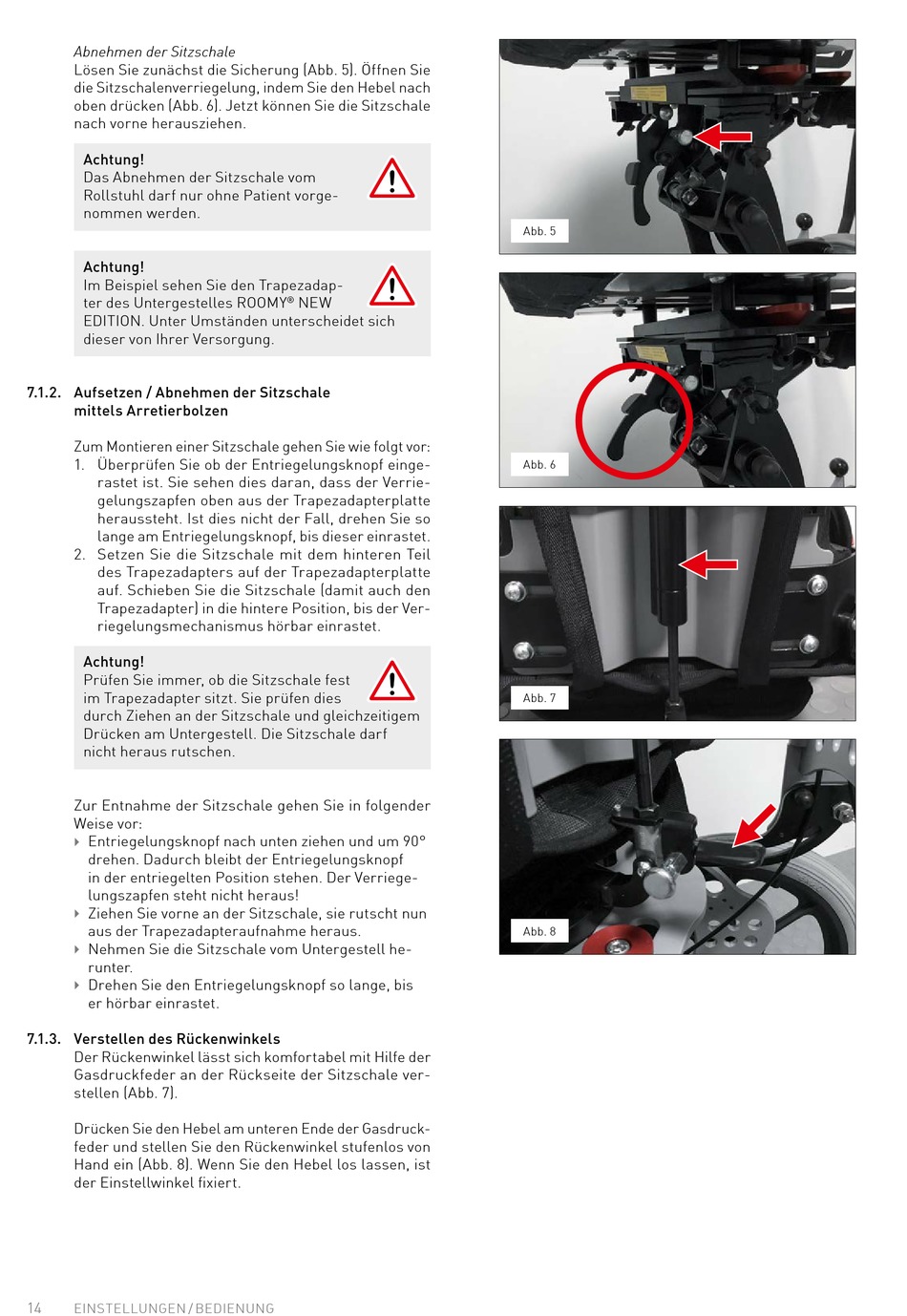

Abnehmen der Sitzschale
Lösen Sie zunächst die Sicherung (Abb� 5)� Öffnen Sie
die Sitzschalenverriegelung, indem Sie den Hebel nach
oben drücken (Abb� 6)� Jetzt können Sie die Sitzschale
nach vorne herausziehen�
Achtung!
Das Abnehmen der Sitzschale vom
Rollstuhl darf nur ohne Patient vorge-
nommen werden�
Achtung!
Im Beispiel sehen Sie den Trapezadap-
ter des Untergestelles ROOMY
EDITION� Unter Umständen unterscheidet sich
dieser von Ihrer Versorgung�
7.1.2. Aufsetzen / Abnehmen der Sitzschale
mittels Arretierbolzen
Zum Montieren einer Sitzschale gehen Sie wie folgt vor:
1� Überprüfen Sie ob der Entriegelungsknopf einge-
rastet ist� Sie sehen dies daran, dass der Verrie-
gelungszapfen oben aus der Trapezadapterplatte
heraussteht� Ist dies nicht der Fall, drehen Sie so
lange am Entriegelungsknopf, bis dieser einrastet�
2� Setzen Sie die Sitzschale mit dem hinteren Teil
des Trapezadapters auf der Trapezadapterplatte
auf� Schieben Sie die Sitzschale (damit auch den
Trapezadapter) in die hintere Position, bis der Ver-
riegelungsmechanismus hörbar einrastet�
Achtung!
Prüfen Sie immer, ob die Sitzschale fest
im Trapezadapter sitzt� Sie prüfen dies
durch Ziehen an der Sitzschale und gleichzeitigem
Drücken am Untergestell� Die Sitzschale darf
nicht heraus rutschen�
Zur Entnahme der Sitzschale gehen Sie in folgender
Weise vor:
Entriegelungsknopf nach unten ziehen und um 90°

drehen� Dadurch bleibt der Entriegelungsknopf
in der entriegelten Position stehen� Der Verriege-
lungszapfen steht nicht heraus!
Ziehen Sie vorne an der Sitzschale, sie rutscht nun

aus der Trapezadapteraufnahme heraus�
Nehmen Sie die Sitzschale vom Untergestell he-

runter�
Drehen Sie den Entriegelungsknopf so lange, bis

er hörbar einrastet�
7.1.3. Verstellen des Rückenwinkels
Der Rückenwinkel lässt sich komfortabel mit Hilfe der
Gasdruckfeder an der Rückseite der Sitzschale ver-
stellen (Abb� 7)�
Drücken Sie den Hebel am unteren Ende der Gasdruck-
feder und stellen Sie den Rückenwinkel stufenlos von
Hand ein (Abb� 8)� Wenn Sie den Hebel los lassen, ist
der Einstellwinkel fixiert�
14
EINSTELLUNGEN / BEDIENUNG
NEW
®
Abb 5
Abb 6
Abb 7
Abb 8
