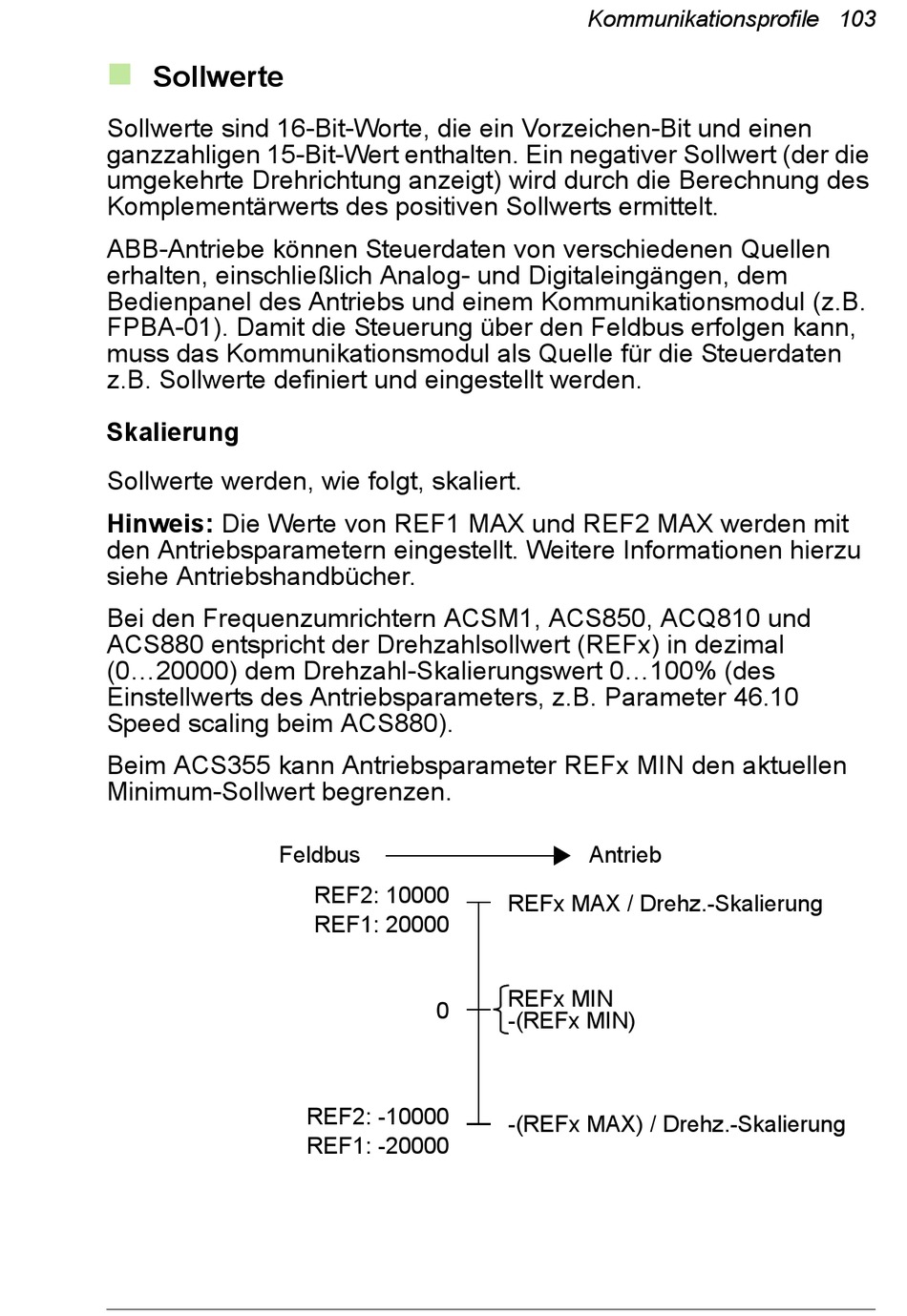

Sollwerte
Sollwerte sind 16-Bit-Worte, die ein Vorzeichen-Bit und einen
ganzzahligen 15-Bit-Wert enthalten. Ein negativer Sollwert (der die
umgekehrte Drehrichtung anzeigt) wird durch die Berechnung des
Komplementärwerts des positiven Sollwerts ermittelt.
ABB-Antriebe können Steuerdaten von verschiedenen Quellen
erhalten, einschließlich Analog- und Digitaleingängen, dem
Bedienpanel des Antriebs und einem Kommunikationsmodul (z.B.
FPBA-01). Damit die Steuerung über den Feldbus erfolgen kann,
muss das Kommunikationsmodul als Quelle für die Steuerdaten
z.B. Sollwerte definiert und eingestellt werden.
Skalierung
Sollwerte werden, wie folgt, skaliert.
Hinweis: Die Werte von REF1 MAX und REF2 MAX werden mit
den Antriebsparametern eingestellt. Weitere Informationen hierzu
siehe Antriebshandbücher.
Bei den Frequenzumrichtern ACSM1, ACS850, ACQ810 und
ACS880 entspricht der Drehzahlsollwert (REFx) in dezimal
(0...20000) dem Drehzahl-Skalierungswert 0...100% (des
Einstellwerts des Antriebsparameters, z.B. Parameter 46.10
Speed scaling beim ACS880).
Beim ACS355 kann Antriebsparameter REFx MIN den aktuellen
Minimum-Sollwert begrenzen.
Feldbus
REF2: 10000
REF1: 20000
0
REF2: -10000
REF1: -20000
Kommunikationsprofile 103
Antrieb
REFx MAX / Drehz.-Skalierung
REFx MIN
-(REFx MIN)
-(REFx MAX) / Drehz.-Skalierung
