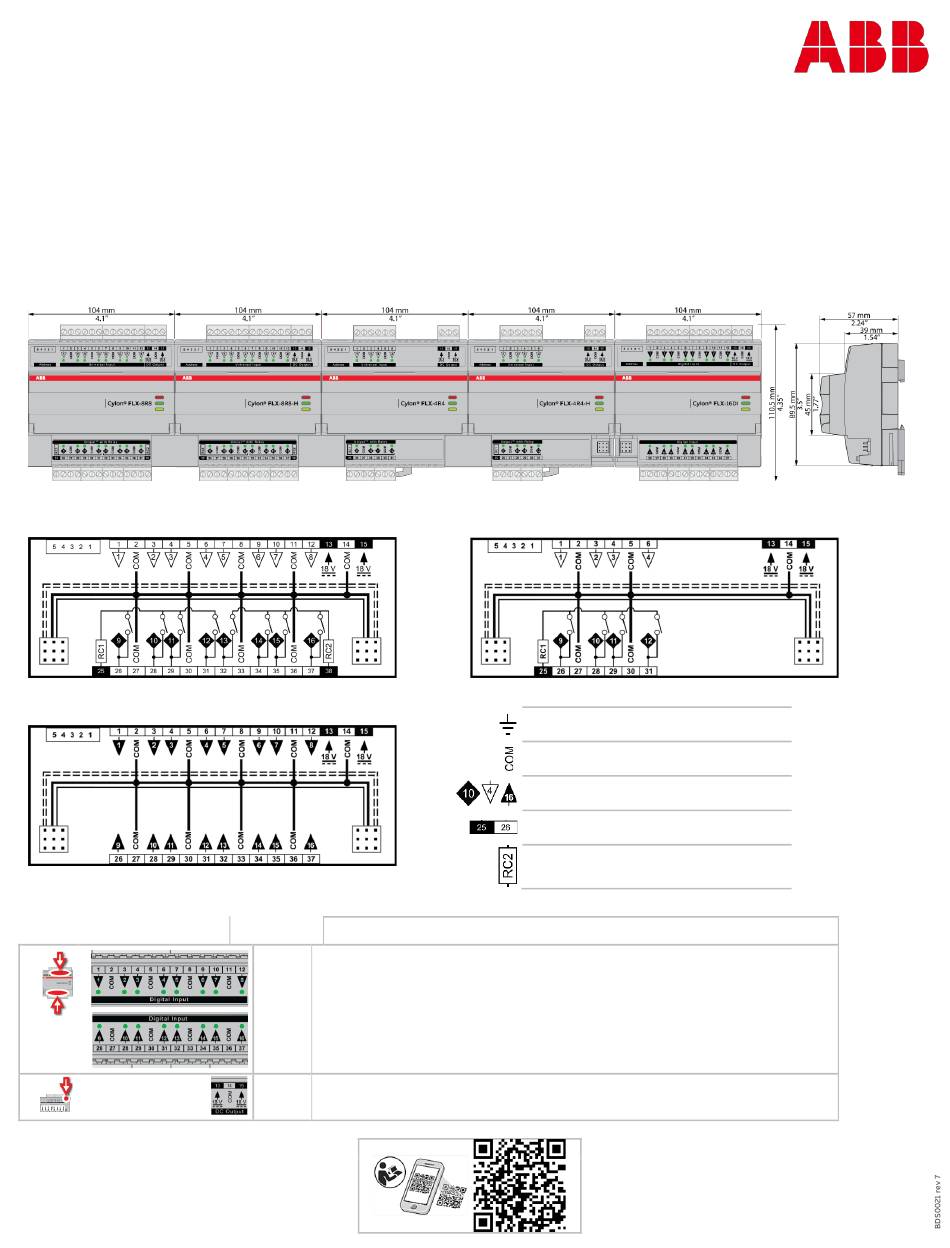

INSTALLATION UND VERKABELUNG
BDS0021 rev 7
FLX-4R4, FLX-4R4H, FLX-8R8, FLX-8R8H,
FLX-16DI
FLX-8R8 UND FLX-8R8H
FLX-16DI
©ABB 2022 Alle Rechte vorbehalten.
Änderungen vorbehalten
Klemmnummer
Digitale Eingänge (nur FLX16DI)
1 ... 12
•
LED AUS: Offener Kontakt bzw. logischer Zustand: 'AUS'
26 ... 37
•
LED EIN: logischer Zustand 'EIN'
Wenn die LED blinkt:
•
Schnelles Blinken: signalisiert eine fehlerhafte Messung/Zustand
• Zweimal kurzes Blinken gefolgt von einem Wert signalisiert eine Handsteuerung/Override
Status vom
CXpro
13 ... 15
Hilfsspannung/Versorgung: 18 V DC / 60 mA
FLX-4R4 UND FLX-4R4H
Erde
CMN (gemeinsamer Anschluss)
Datenpunktnummer
Klemmnummer
Gemeinsamer Anschluss für Relaisausgänge
Beschreibung
HD
.
1
