Technische Gegevens; Zweikanal-Fernsteuerung - Reely Rex-X Promo RTR Bedienungsanleitung

2 M
ODELLBESCHREIBUNG
Teleskopantenne
Servo-Reverse Schalter
(Lenk-Servo)
EIN/AUS-Schalter
Batteriefach
(Unterseite)

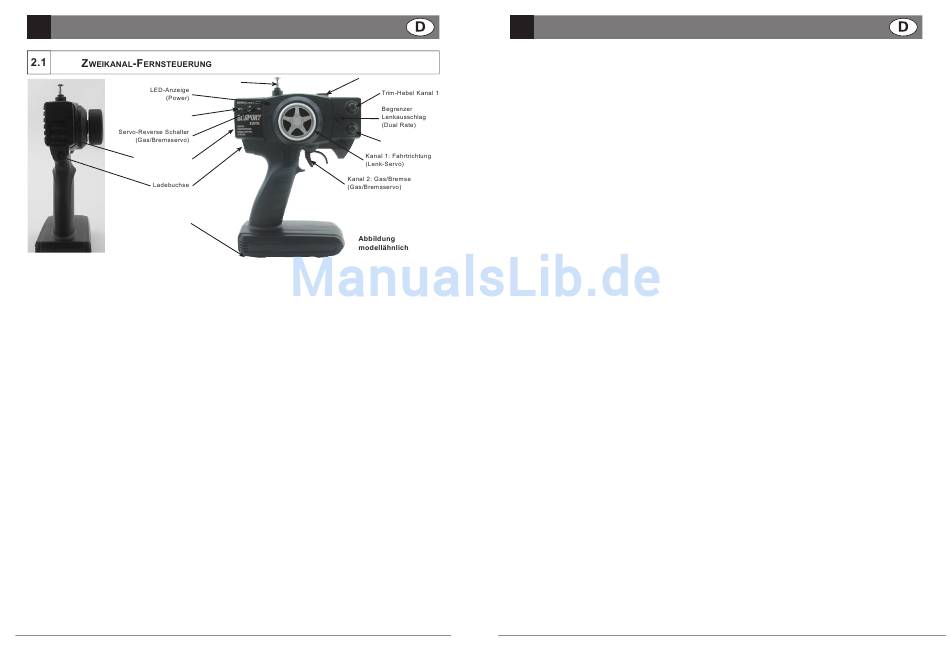

Zweikanal Fernsteuersender
Pistolensender mit Steuerrad für die Lenkung und Zughebel für die Geschwindigkeit, bzw. Handsender mit einem
Fernsteuerhebel für die Fahrgeschwindigkeit und einem Fernsteuerhebel für die Fahrtrichtung.
Sender- und Empfängerquarz sind separat erhältlich und können ausgetauscht werden.
Wenn Sie ihr Modell im Wettbewerb oder zusammen mit anderen Modellen fahren wollen, kann so sichergestellt werden,
daß nicht andere Personen auf Ihrer Frequenz senden und Sie die Kontrolle über Ihr Modell verlieren.
Antenne
Senderantenne: Strahlt die Signale des Fernsteuersenders als Funksignale ab.
Empfängerantenne: Ein einfacher Draht am Empfänger im Fahrzeug, dessen Länge exakt auf die Sendefrequenz der
Fernsteueranlage abgestimmt ist, mit dem also die Steuersignale optimal empfangen werden.
Gas/Bremshebel
Der Gas/Bremshebel wird zum bremsen nach vorne und zum beschleunigen nach hinten bewegt.
Ladebuchse
Der Ein/Aus-Schalter sollte sich in der „AUS"-Position befinden, bevor Sie mit dem Laden beginnen!
ACHTUNG! Versuchen Sie nie, Trockenbatterien zu laden.
LED-Anzeige
Zeigt den Einschaltzustand des Senders an.
Senderquarz
Frequenzgeber des Senders. Im Empfänger (auf dem Chassis) ist ein genau auf den Sender abgestimmter
Empfängerquarz eingesteckt. Für einen Frequenzwechsel müssen beide Quarze ausgetauscht werden!
Servo-Reverse Schalter
kehrt die Drehrichtung des jeweiligen Servos / die Fahrtrichtung um.
Begrenzer Lenkausschlag St.D/R (Dual Rate)
Der Ausschlag des Lenkservos kann mit dem Drehknopf ST.D/R im Bereich von 10% bis 100% eingestellt werden.
Je höher die gewählte Prozentzahl, desto sensibler spricht die Lenkung auf die Steuersignale an.
Steuerrad
Das Steuerrad wird in die gewünschte Fahrtrichtung nach rechts und links gedreht.
Trimhebel Gas/Bremse
zur Feineinstellung der Servo-Neutralstellung des Gas/Bremsservos.
Trimrad Lenkung
zur Feineinstellung der Servo-Neutralstellung des Lenkservos. Dazu sollten Sie den Drehknopf für den maximalen
Lenkausschlag in die Maximalstellung bringen.
Bei maximalem Steuerweg für den Lenkausschlag wird die Feineinstellung vereinfacht.
8
Senderquarz
Trim-Hebel Kanal 2
Bedienungsanleitung 4WD Buggy Chassis Rex-X Promo No. 23 30 00
7 T
ECHNISCHE GEGEVENS
Motor:
Verbrandingsmotor 3,5 cc
met ABC cilinderset, resonantiegeluidsdemper met twee kamers en schuifcarburateur
Cilinderinhoud: 3,5 ccm
Vermogen: 1,4 kW / 1,9 PS
Toeren: 30.000 U/min
Toerengebied: ca. 2000 - 30.000 U/min
Boring: 16,6 mm
Slag: 16 mm
Brandstof: RC-Car modelbrandstof op basis van methanol/olie met
ten minste 5%-25% nitromethaan en 16% synthetische olie
Tankinhoud: 125 cc
Smering: zelfsmerend
Gloeiplug: gloeiplug (1,6 V), gemiddelde of extra koude warmtewaarde
(al naar de brandstof)
Luchtfilter: droogfilter van schuimplastic
Vermogensoverdracht:
Vierwielaandrijving: via cardanassen naar voor- en achteras
ingekapselde differentiëlen in voor- en achteras, middendifferentieel
stalen hoofdtandwiel
alle aandrijfassen kogelgelagerd
Centrifugaalkoppeling
Overdrachtverhouding: hoofdtandwiel (46Z) / koppelingsklok (13Z)
Chassis: bodemplaat van duraluminium, zeer licht, stevig en torsiebestendig
kuipvormige chassisbeschermstroken van stootwerende kunststof
demperbruggen van aluminium, CNC gefreesd
verstevigingssteunen van het achterasdifferentieelhuis naar de bodemplaat
en van de afdekking van het middendifferentieel naar de spoorstanglagers
Onderstel:
Voorwielophanging: dubbele draagarmophanging
spanschroef in de bovenste wieldraagarm
Achterwielophanging: dubbele draagarmophanging
spanschroef in de bovenste wieldraagarm
(wielvlucht voor / achter instelbaar)
Spoorstangen: middendeel van duraluminium
spanschroef in de rechter en linker spoorstang
Remmen: schijfremmen met aluminium remschijven, speciale remvoeringen aan de
aandrijving van de achter- en vooras
Vering: veerpoten met aluminium hydraulische schokdempers,
voorspanning via afstandsringen instelbaar,
tuurpunten instelbaar
Banden:
Voor / achter: Buggy banden
breedte: 89 mm,
© REELY 09/06
Ø
160 mm
125
