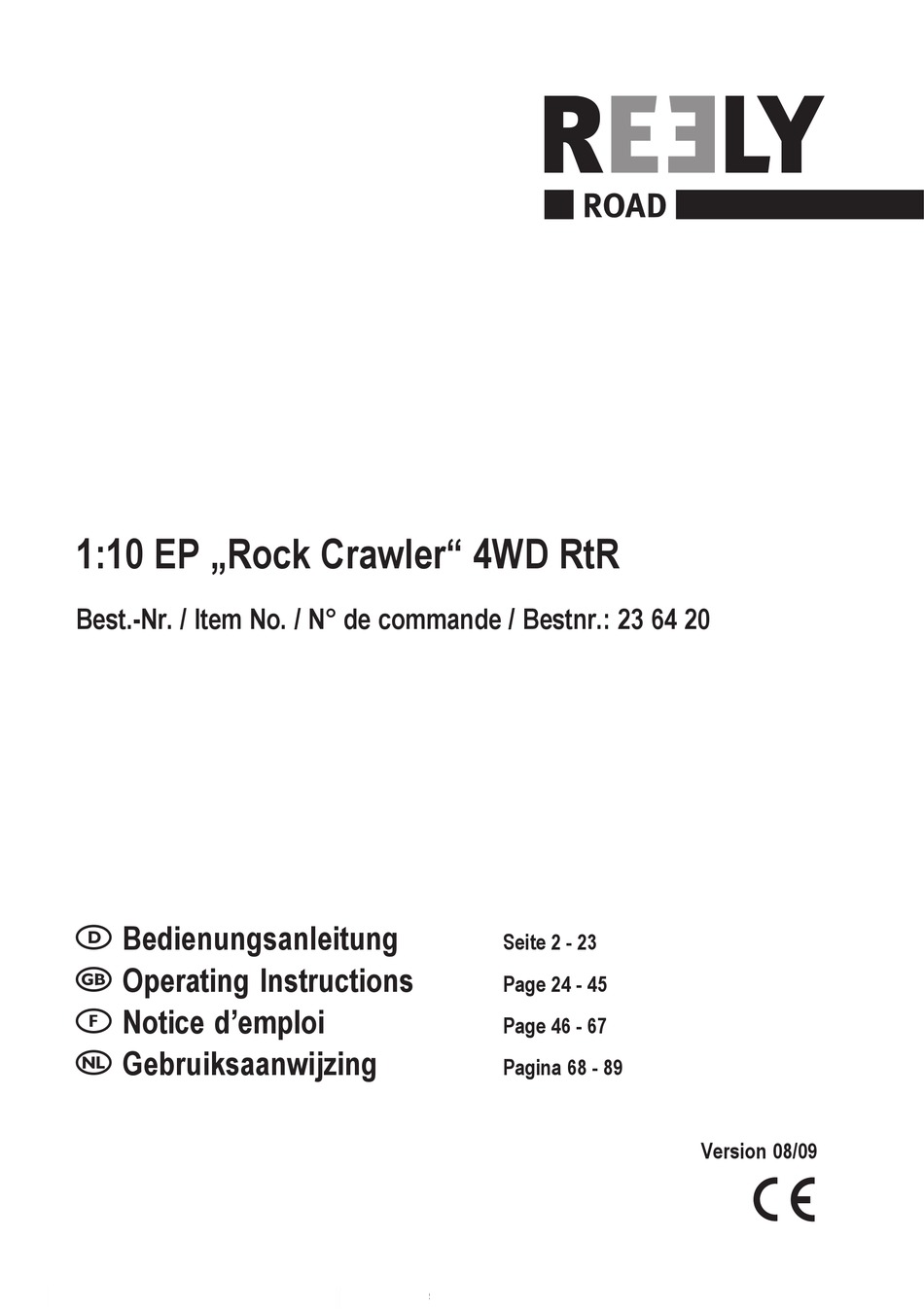

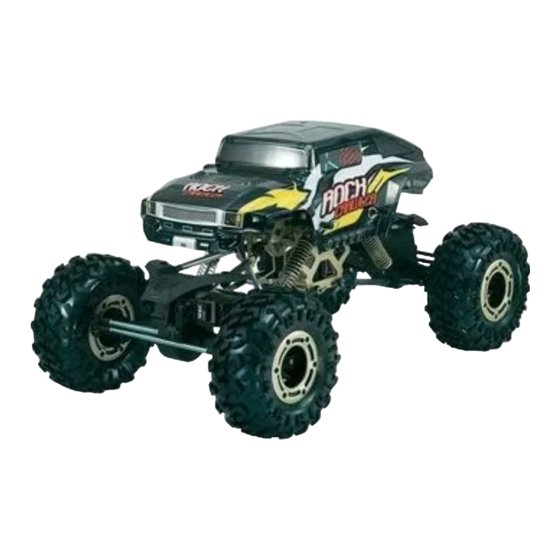

1:10 EP „Rock Crawler" 4WD RtR
Best.-Nr. / Item No. / N° de commande / Bestnr.: 23 64 20
 Bedienungsanleitung
 Operating Instructions
 Notice d'emploi
 Gebruiksaanwijzing
Seite 2 - 23
Page 24 - 45
Page 46 - 67
Pagina 68 - 89
Version 08/09
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Reely Rock Crawler

  • Seite 1 1:10 EP „Rock Crawler“ 4WD RtR Best.-Nr. / Item No. / N° de commande / Bestnr.: 23 64 20  Bedienungsanleitung Seite 2 - 23  Operating Instructions Page 24 - 45  Notice d’emploi Page 46 - 67  Gebruiksaanwijzing...
  • Seite 2: Inhaltsverzeichnis

     Inhaltsverzeichnis  Seite Einführung ................................3 Bestimmungsgemäße Verwendung ........................4 Lieferumfang ................................ 4 Symbol-Erklärung ..............................4 Sicherheitshinweise ............................. 5 a) Allgemein ............................... 5 b) Betrieb ................................5 Batterie- und Akku-Hinweise ..........................7 Bedienelemente des Senders ..........................8 Fahrzeug-Akku aufladen ............................. 9 Sender-Akkus aufladen ............................
  • Seite 3: Einführung

    Seite 15. Entsorgung ................................ 21 a) Allgemein ..............................21 b) Batterien und Akkus ............................ 21 16. Behebung von Störungen ..........................22 17. Technische Daten .............................. 23 a) Fahrzeug ..............................23 b) Sender ................................. 23 18. Konformitätserklärung (DOC) ..........................23  1.
  • Seite 4: Bestimmungsgemäße Verwendung

     2. Bestimmungsgemäße Verwendung Bei diesem Produkt handelt es sich um ein allradangetriebenes Modellfahrzeug, das über die mitgelieferte Fern- steueranlage drahtlos per Funk gesteuert werden kann. Das Chassis ist fahrfertig aufgebaut. Das Produkt ist kein Spielzeug, es ist nicht für Kinder unter 14 Jahren geeignet. Beachten Sie alle Sicherheitshinweise dieser Bedienungsanleitung.
  • Seite 5: Sicherheitshinweise

     5. Sicherheitshinweise Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt die Gewährleistung/Garantie. Für Folgeschäden übernehmen wir keine Haftung! Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung! In solchen Fällen erlischt die Gewährleistung/Garantie.
  • Seite 6 Stellen Sie dann die Trimmung entsprechend ein, so dass sich beim vollständigen Loslassen des Hebels für Vor- wärts-/Rückwärtsfahrt der Motor nicht mehr dreht bzw. die Lenkung gerade steht (eine genaue Einstellung für Geradeausfahrt kann später während der Fahrt erfolgen). • Schalten Sie bei der Inbetriebnahme immer zuerst den Sender ein. Erst danach darf der Akkupack des Fahrzeugs mit dem Fahrtregler/Empfänger verbunden und das Modell eingeschaltet werden.
  • Seite 7: Batterie- Und Akkuhinweise

     6. Batterie- und Akkuhinweise • Batterien/Akkus gehören nicht in Kinderhände. • Lassen Sie Batterien/Akkus nicht offen herumliegen, es besteht die Gefahr, dass diese von Kindern oder Haustieren verschluckt werden. Suchen Sie in einem solchen Fall sofort einen Arzt auf! •...
  • Seite 8: Bedienelemente Des Senders

     7. Bedienelemente des Senders 1 Teleskopantenne Für den Transport kann die Teleskopantenne bei Bedarf herausgeschraubt werden. 2 LC-Display 3 Ein-/Ausschalter Mit diesem Schiebeschalter wird der Sender ein- bzw. ausgeschaltet. Schalten Sie den Sender nie- mals aus, wenn das Fahrzeug in Betrieb ist! 4 Ladebuchse, zum Aufladen von Akkus im Sender 5 Bedientaste für Einstellmenü...
  • Seite 9: Fahrzeug-Akku Aufladen

     8. Fahrzeug-Akku aufladen Bitte beachten Sie: Im Lieferumfang ist kein Akkupack für das Fahrzeug enthalten, dieser muss getrennt bestellt werden. Der Akkupack ist bei Lieferung in der Regel leer und muss aufgeladen werden. Bevor ein Akkupack seine maximale Leistung bringt, sind mehrere vollständige Entlade- und Ladezyklen erforderlich.
  • Seite 10: Inbetriebnahme

     Inbetriebnahme a) Abnehmen der Karosserie Die Karosserie wird mit Halteklammern gesichert, die aus den Haltebolzen herausgezogen werden müssen (je zwei links und rechts am Fahrzeug). Anschließend kann die Karosserie nach oben abgehoben werden. b) Antennenkabel des Empfängers verlegen Bei Lieferung des Fahrzeugs ist das Antennenkabel des Empfängers in der Regel aufgerollt. Wickeln Sie das An- tennenkabel vollständig ab und glätten Sie es vorsichtig.
  • Seite 11: Akkupack Am Fahrtregler Anschließen

    Unten in der Mitte des Fahrzeugs befindet sich die Halte- rung für den NiMH-Akkupack (nicht im Lieferumfang, muss getrennt bestellt werden). Die Fixierung des Akkupacks geschieht über eine spezielle Akkuhalterung. Drücken Sie die beiden Drähte, die links und rechts im Chas- sis stecken, etwas zusammen, bis sie sich aus den Löchern im Chassis herausnehmen lassen.
  • Seite 12: Fahrtregler Einschalten

    g) Fahrtregler einschalten Nehmen Sie zuerst den Sender in Betrieb, siehe Kapitel 10. c) und 10. d), falls noch nicht geschehen. Schalten Sie dann den Fahrtregler ein (Schalterstellung „I“). h) Antriebs- und Lenkfunktionen prüfen Prüfen Sie vor jeder Fahrt, ob die Einstellungen am Sender korrekt sind und ob das Fahrzeug entsprechend den Steuerbefehlen am Sender richtig reagiert.
  • Seite 13: Fahrt Beenden

    k) Fahrt beenden Um das Fahren zu beenden, gehen Sie wie folgt vor: • Lassen Sie das Fahrzeug ausrollen. • Nachdem das Fahrzeug still steht, nehmen Sie die Karosserie ab und schalten Sie das Fahrzeug aus (Schalter- stellung „0“). • Trennen Sie den Akkupack vom Fahrtregler. Lösen Sie die Steckverbindung vollständig. •...
  • Seite 14: Trimmfunktionen

     Trimmfunktionen am Sender a) Lenktrimmung an der Vorderachse Mit dem Wipptaster „DT1“ (siehe Bild 1, Pos. 12) wird die Trimmung der Lenkung an der Vorderachse eingestellt. Bei Betätigung des Wipptasters erscheint „CH1 TRM.ST“ links im Display. Stellen Sie die Trimmung so ein, dass das Fahrzeug geradeaus fährt, wenn das Drehrad für die Lenkung in der Mittelstellung ist.
  • Seite 15: Dual-Rate-Einstellung Für Die Lenkung

    d) Dual-Rate-Einstellung für die Lenkung Mit der Dual-Rate-Einstellung kann der Servoweg (der maximal mögliche Lenkeinschlag) für die beiden Lenkservos verändert werden. Dies wirkt sich auf beide Seiten des Servowegs aus. Mit dem Wipptaster „DT3“ lässt sich der Servoweg nach Wunsch einstellen. Unser Tipp: Wir empfehlen Ihnen, den Wert in der Maximaleinstellung (100%) zu belassen, da sich andernfalls der Wendekreis für das Fahrzeug vergrößert, was bei einem Crawler nicht sinnvoll ist.
  • Seite 16: Programmierung Des Senders

     Programmierung des Senders Der Sender bietet noch weitere Funktionen, die normalerweise vom Hersteller bereits passend zum Fahrzeug vorein- gestellt sind. Bei Bedarf können Sie jedoch eine Korrektur oder eine Änderung der Programmierung vornehmen. Programmierbar sind folgende Funktionen: • Drehrichtung der beiden Lenkservos umkehren •...
  • Seite 17: Dual-Rate Für Lenkservos

    c) Dual-Rate für Lenkservos Die Einstellung entspricht der Funktion, wie sie in Kapitel 11. d) beschrieben ist. Ob Sie die Programmierung hier im Einstellmenü durchführen oder ob Sie die Dual-Rate-Einstellung direkt über den Wipp-Taster „DT3“ vornehmen - das Ergebnis ist genau gleich. •...
  • Seite 18: Epa-Einstellung Für Lenkservos

    e) EPA-Einstellung für Lenkservos Mit der EPA-Einstellung (EPA = „End Point Adjustment“) kann genau fest- gelegt werden, wie groß der maximal zulässige Ausschlag für die Lenkservos auf jeder Seite (links bzw. rechts) sein darf. 100% 100% Diese Funktion wird im Regelfall dazu genutzt, um die Mechanik eines 120% 120% Servos bei voller Auslenkung vor dem mechanischen Anschlag in der vor-...
  • Seite 19: Einstellmöglichkeiten Am Fahrzeug

     Einstellmöglichkeiten am Fahrzeug Um das Federverhalten des Fahrzeugs zu verändern, kann die untere Dämpferbefestigung verschoben werden (vor- her die Befestigungsschraube lösen). Dadurch wird die Federung härter, das Fahrzeug verwindet sich nicht mehr so leicht. Alternativ lassen sich die Stoßdämpfer obem am Chassis an mehreren verschiedenen Aufhängungspunkten anbringen.
  • Seite 20: Reinigung Und Wartung

     Reinigung und Wartung a) Allgemein Vor einer Reinigung oder Wartung ist das Fahrzeug auszuschalten und der Akkupack vom Fahrregler vollständig zu trennen. Falls Sie vorher mit dem Fahrzeug gefahren sind, lassen Sie alle Teile (z.B. Motor, Fahrtregler usw.) zuerst vollständig abkühlen. Reinigen Sie das ganze Fahrzeug nach dem Fahren von Staub und Schmutz, verwenden Sie z.B.
  • Seite 21: Entsorgung

     Entsorgung a) Allgemein Elektrische und elektronische Geräte dürfen nicht in den Hausmüll! Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Vorschrif- ten. b) Batterien und Akkus Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten Batterien und Akkus verpflichtet;...
  • Seite 22: Behebung Von Störungen

     Behebung von Störungen Auch wenn das Modell nach dem heutigen Stand der Technik gebaut wurde, kann es dennoch zu Fehlfunktionen oder Störungen kommen. Aus diesem Grund möchten wir Ihnen aufzeigen, wie Sie eventuelle Störungen beseitigen kön- nen. Problem Abhilfe Das Modell reagiert nicht •...
  • Seite 23: Technische Daten

     Technische Daten a) Fahrzeug Maßstab: ........... 1:10 Betriebsspannung: ........NiMH-Akkupack mit 6 Zellen Antrieb: ............. 2 Elektromotoren Kein Differenzial in Vorder- und Hinterachse (Crawler-typisch) Federung: ..........Starrachsen mit 4 Öldruckstoßdämpfern Abmessungen (L x B x H): ....... Ca. 450 x 270 x 245mm Reifen-Abmessungen (B x Ø): ....
  • Seite 92: Legal Notice

    Impressum  Diese Bedienungsanleitung ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten.
