ifm Programmierhandbuch SmartController (CR2530, CR2532) v03.03
ifm-Funktionselemente
>
PWM1000
Baustein-Typ = Funktionsbaustein (FB)
Baustein ist enthalten in Bibliothek ifm_CR2530_Vxxyyzz.LIB

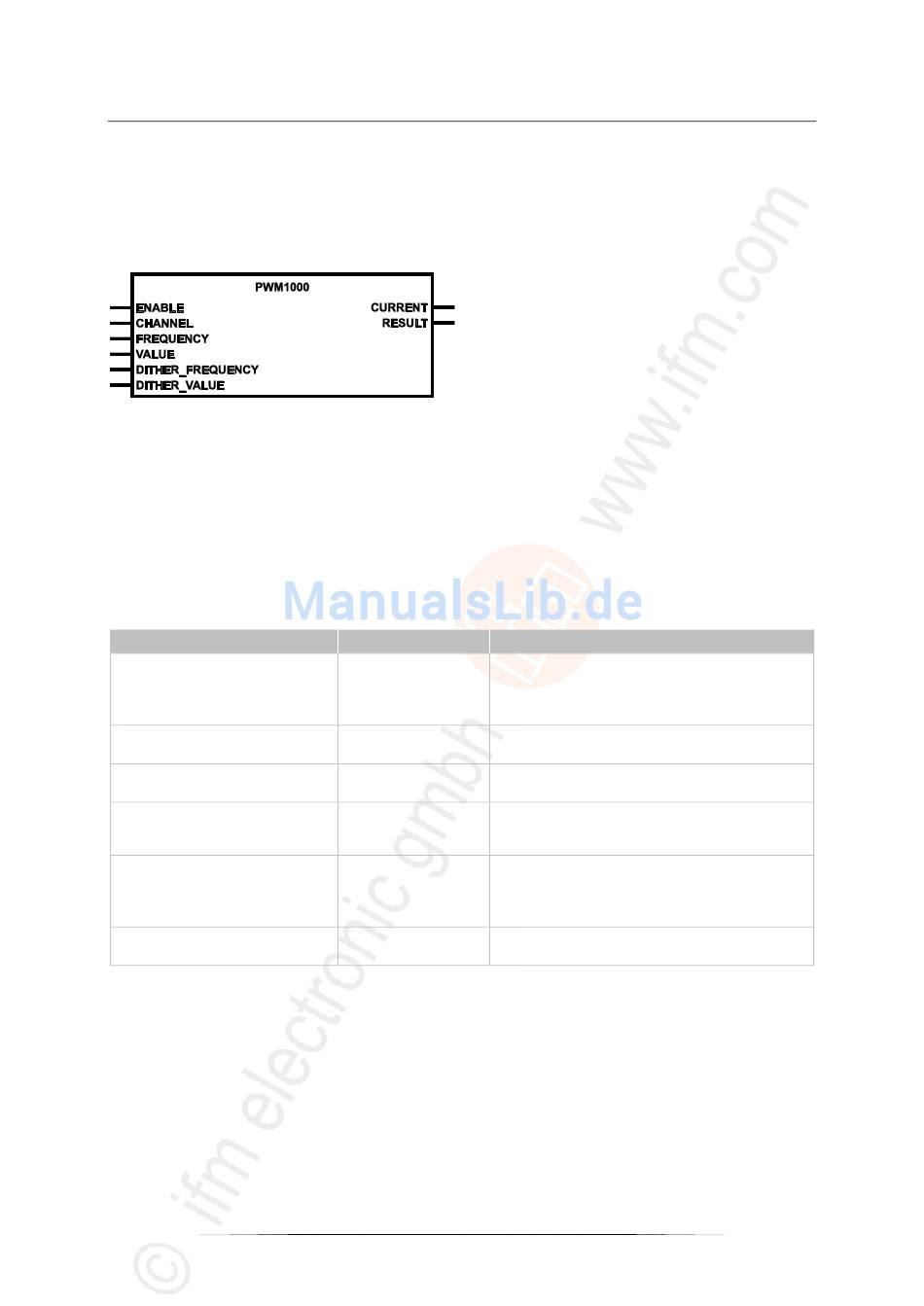

Symbol in CODESYS:
>
Beschreibung
PWM1000 dient der Initialisierung und Parametrierung der PWM-Ausgänge.
Der FB ermöglicht eine einfache Anwendung der PWM-Funktion im Gerät. Für jeden Kanal kann
jeweils eine eigene PWM-Frequenz und das Puls-Pause-Verhältnis eingestellt werden.
Die PWM-Frequenz FREQUENCY kann direkt in [Hz] und das Puls-Pause-Verhältnis VALUE in
Schritten von 1 ‰ angegeben werden.
>
Parameter der Eingänge
Parameter
ENABLE
CHANNEL
FREQUENCY
VALUE
DITHER_FREQUENCY
DITHER_VALUE
Beschreibung
Datentyp
BOOL TRUE:
FALSE:
BYTE Nummer des PWM-Ausgangskanals
0...11 für die Ausgänge OUT00...OUT11
WORD PWM-Frequenz in [Hz]
zulässig = 20...250 = 0x0014...0x00FA
WORD PWM-Wert (Puls-Periode-Verhältnis) in [‰]
zulässig = 0...1 000 = 0x0000...0x03E8
Werte > 1 000 gelten als = 1 000
WORD Dither-Frequenz in [Hz]
Wertebereich = 0...FREQUENCY / 2
FREQUENCY / DITHER_FREQUENCY muss geradzahlig sein!
Alle anderen Werte erhöht der FB auf den nächst passenden Wert.
WORD Spitze-Spitze-Wert des Dithers in [‰]
zulässig = 0...1 000 = 0x0000...0x03E8
186
ifm-Bausteine für das Gerät CR2530
Baustein ausführen
Baustein wird nicht ausgeführt
> gestartete Prozesse laufen im Hintergrund weiter
> FB-Ausgänge werden nicht aktualisiert
2018-05-18
