ifm Programmierhandbuch SmartController (CR2530, CR2532) v03.03
ifm-Funktionselemente
>
J1939_RX_MULTI
= J1939 RX Multiframe Message
Baustein-Typ = Funktionsbaustein (FB)
Baustein ist enthalten in Bibliothek ifm_J1939_NT_Vxxyyzz.LIB

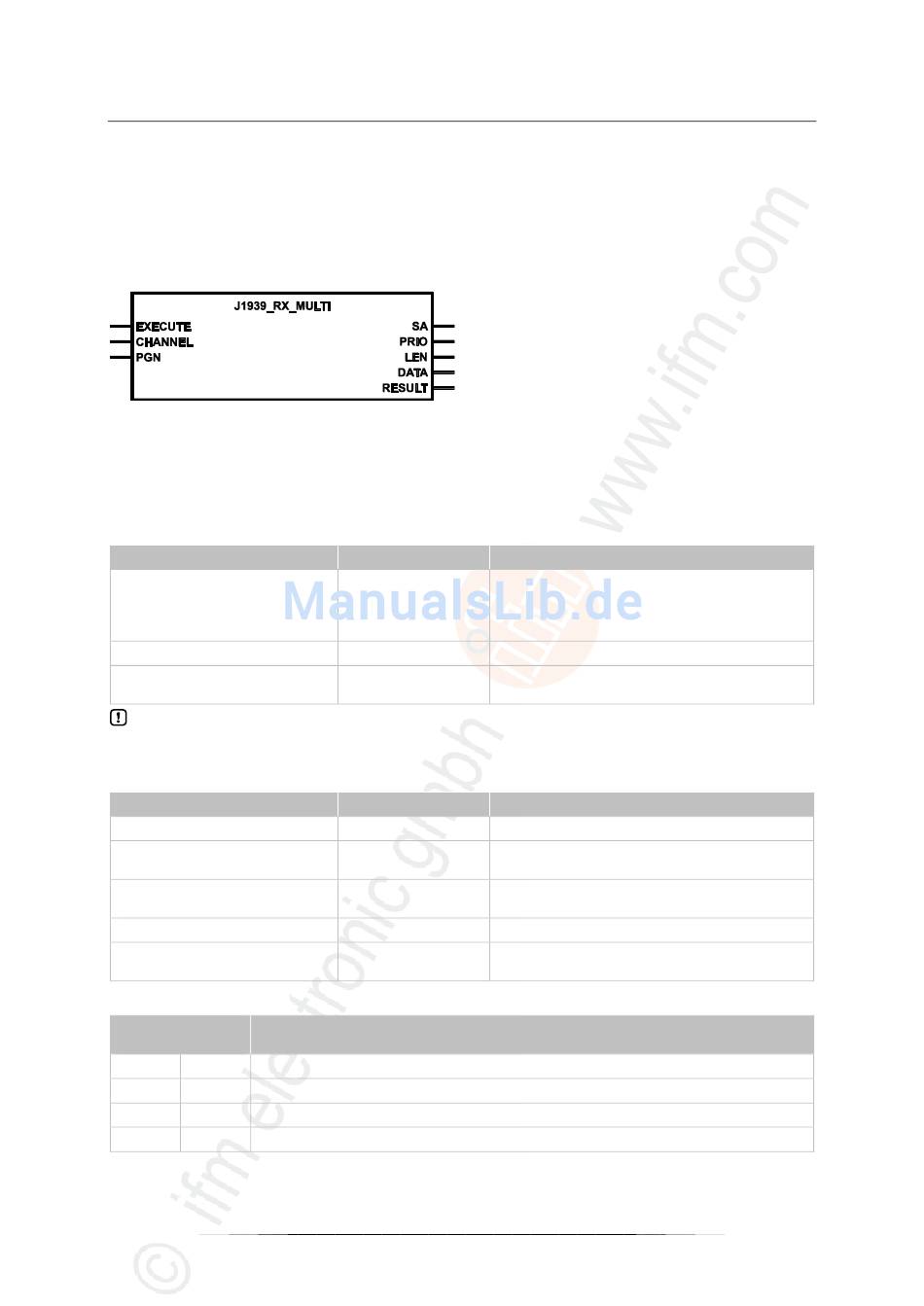

Symbol in CODESYS:
>
Beschreibung
Mit J1939_RX_MULTI ist der Empfang von Multiframe-Nachrichten möglich.
>
Parameter der Eingänge
Parameter
EXECUTE
CHANNEL
PGN
Die PGN = 0 wird nicht verwendet.
>
Parameter der Ausgänge
Parameter
SA
PRIO
LEN
DATA
RESULT
Mögliche Ergebnisse für RESULT:
Wert
Beschreibung
dez | hex
0 00 FB ist inaktiv
FB-Ausführung wurde ohne Fehler beendet – Daten sind gültig
1 01
FB ist aktiv – noch keine Daten empfangen
5 05
242 F2 Fehler: Einstellung ist nicht möglich
Beschreibung
Datentyp
BOOL := FALSE FALSE  TRUE (Flanke):
sonst:
BYTE CAN-Schnittstelle (1...n) je nach Gerät
DWORD PGN = Parameter Group Number = Parameter-Gruppennummer
zulässig = 0...262 143 = 0x00000000...0x0003FFFF
Beschreibung
Datentyp
BYTE Source Address: Quelladresse des Senders
BYTE Nachrichten-Prioritätin der PDU (Parameter Data Unit)
zulässig = 0...7
WORD Anzahl der empfangenen Bytes
zulässige Werte = 0...1 785 = 0x0000 0000...0x0000 06F9
ARRAY [0..1784] OF BYTE Empfangene Daten (1...1785 Bytes)
BYTE Rückmeldung des Funktionsbausteins
(mögliche Meldungen → folgende Tabelle)
153
ifm-Bausteine für das Gerät CR2530
Baustein einmalig ausführen
Baustein nicht aktiv
ein bereits gestarteter Baustein wird abgearbeitet
