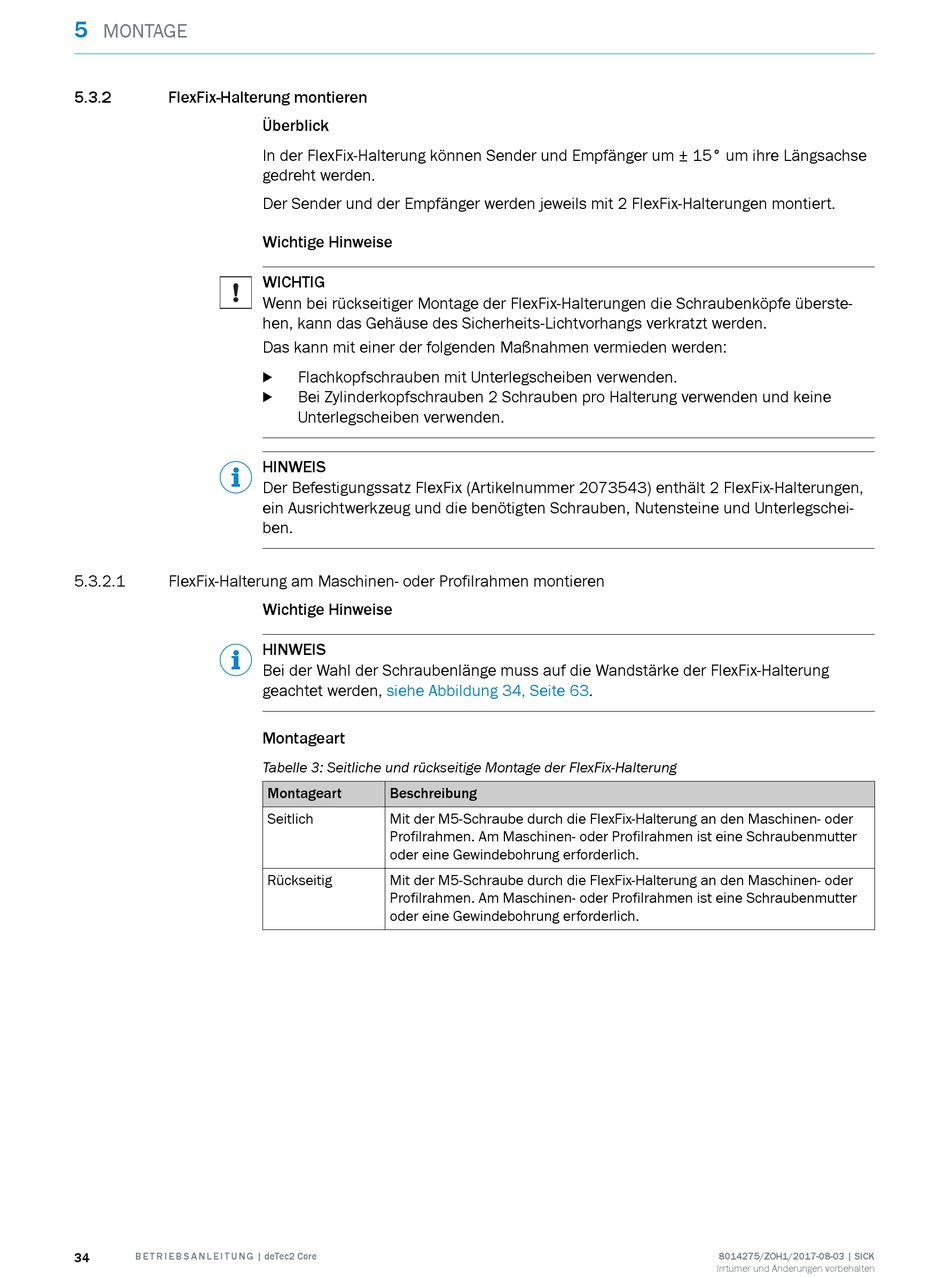

5
MONTAGE
5.3.2

FlexFix-Halterung montieren

5.3.2.1

FlexFix-Halterung am Maschinen- oder Profilrahmen montieren

34 B E T R I E B S A N L E I T U N G | deTec2 Core
Überblick
In der FlexFix-Halterung können Sender und Empfänger um ± 15° um ihre Längsachse
gedreht werden.
Der Sender und der Empfänger werden jeweils mit 2 FlexFix-Halterungen montiert.
Wichtige Hinweise
WICHTIG
Wenn bei rückseitiger Montage der FlexFix-Halterungen die Schraubenköpfe überste‐
hen, kann das Gehäuse des Sicherheits-Lichtvorhangs verkratzt werden.
Das kann mit einer der folgenden Maßnahmen vermieden werden:
Flachkopfschrauben mit Unterlegscheiben verwenden.
b
Bei Zylinderkopfschrauben 2 Schrauben pro Halterung verwenden und keine
b
Unterlegscheiben verwenden.
HINWEIS
Der Befestigungssatz FlexFix (Artikelnummer 2073543) enthält 2 FlexFix-Halterungen,
ein Ausrichtwerkzeug und die benötigten Schrauben, Nutensteine und Unterlegschei‐
ben.
Wichtige Hinweise
HINWEIS
Bei der Wahl der Schraubenlänge muss auf die Wandstärke der FlexFix-Halterung
geachtet werden, siehe Abbildung 34, Seite
Montageart
Tabelle 3: Seitliche und rückseitige Montage der FlexFix-Halterung
Montageart Beschreibung
Seitlich Mit der M5-Schraube durch die FlexFix-Halterung an den Maschinen- oder
Profilrahmen. Am Maschinen- oder Profilrahmen ist eine Schraubenmutter
oder eine Gewindebohrung erforderlich.
Rückseitig Mit der M5-Schraube durch die FlexFix-Halterung an den Maschinen- oder
Profilrahmen. Am Maschinen- oder Profilrahmen ist eine Schraubenmutter
oder eine Gewindebohrung erforderlich.
63.
