14
ZUBEHÖR
14.6.3

Umlenkspiegel PNS75 - Bestelldaten

14.6.4

Umlenkspiegel PNS125 - Bestelldaten

68 B E T R I E B S A N L E I T U N G | deTec2 Core
Beispiel: Maximaler Abstand bei Verwendung von Umlenkspiegeln
Maximaler Abstand D zwischen Sender/Empfänger und Spiegel oder zwischen zwei
Spiegeln (Beispiel gültig für 90° Strahlumlenkung je Spiegel, Schutzfeldhöhe 900 mm).
•
PNS75: D ≤ 4 m
• PNS125: D ≤ 8 m
D
D

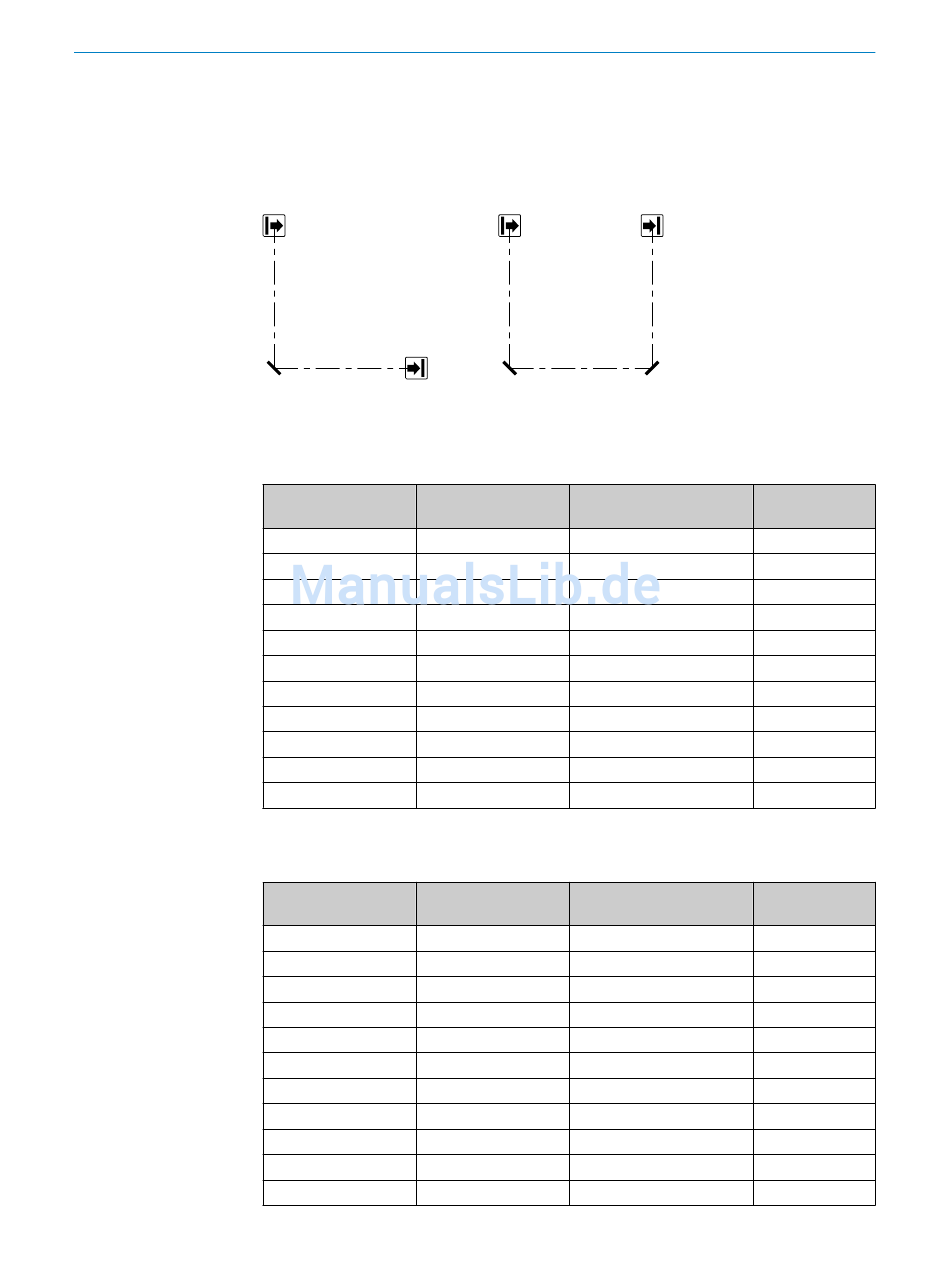

Abbildung 38: Maximaler Abstand bei Verwendung von Umlenkspiegeln
Tabelle 28: Bestelldaten Umlenkspiegel PNS75
Spiegellänge in mm Max. Schutzfeldhöhe
in mm
340 300
490 450
640 600
790 750
940 900
1090 1050
1240 1200
1390 1350
1540 1500
1690 1650
1840 1800
Tabelle 29: Bestelldaten Umlenkspiegel PNS125
Spiegellänge in mm Max. Schutzfeldhöhe
in mm
340 300
490 450
640 600
790 750
940 900
1090 1050
1240 1200
1390 1350
1540 1500
1690 1650
1840 1800
D D
D
Typenschlüssel
PNS75-034
PNS75-049
PNS75-064
PNS75-079
PNS75-094
PNS75-109
PNS75-124
PNS75-139
PNS75-154
PNS75-169
PNS75-184
Typenschlüssel
PNS125-034
PNS125-049
PNS125-064
PNS125-079
PNS125-094
PNS125-109
PNS125-124
PNS125-139
PNS125-154
PNS125-169
PNS125-184
Artikelnummer
1019414
1019415
1019416
1019417
1019418
1019419
1019420
1019421
1019422
1019423
1019424
Artikelnummer
1019425
1019426
1019427
1019428
1019429
1019430
1019431
1019432
1019433
1019434
1019435
8014275/ZOH1/2017-08-03 | SICK
Irrtümer und Änderungen vorbehalten
